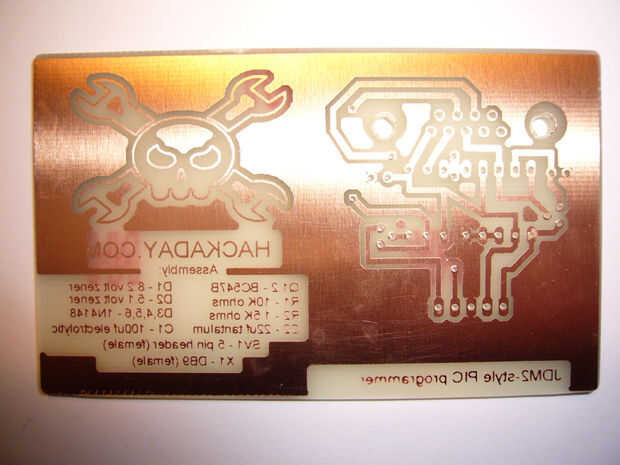

Programador de PIC de la tarjeta (3 / 7 paso)

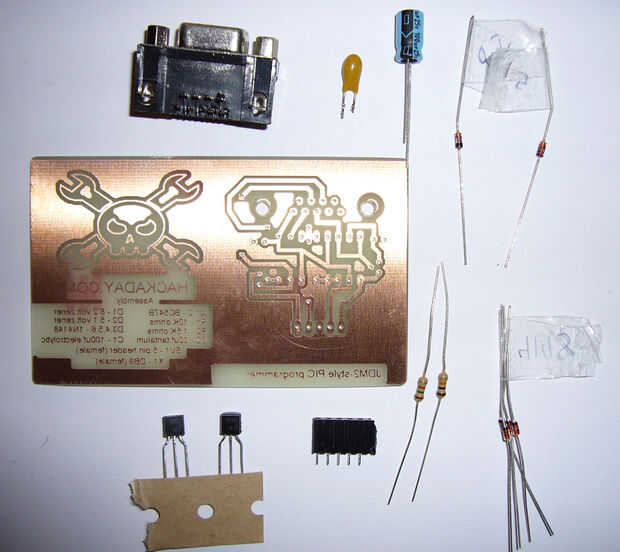

Paso 2: piezas

Parte valor Descripción

C1 condensador electrolítico de 100uF/16 voltios
C2 condensador de tantalio 22uF/16 voltios
D1 8.2V Diodo zener
D2 5.1V Diodo zener
D3, 4, 5, 6 diodos 1N4148
Q1, 2 BC547B transistor-npn
R1 resistencia de 10K
R2 resistencia de 1,5 K
Jefe del pin de SV1 5 pin header (o encabezado de pin hembra, elegir)
X1 conector serial DB9 hembra

Vea el paso
