Programador AVR ISP (1 / 8 paso)

Paso 1:

Las piezas necesarias:

  1. 1 x RS232 9 pines hembra - mi tenía la carcasa de plástico
  2. 1 x 6 o 10 perno conectador de la ISP (depende del tipo de cable de tu ISP)
  3. 2 diodos x zenner 5.1V
  4. 1 x diodo 1N4148 o similar
  5. 1 x NPN BJT 2N2222, BC864B... o similar
  6. 2 x 10 KOhm resistencias
  7. resistencias 2 x 4.7KOhm
  8. 1 x 33 Kohm resistencia
  9. cable plano (6 cables)

Para el montaje del programador he utilizado un trozo de la veroboard.

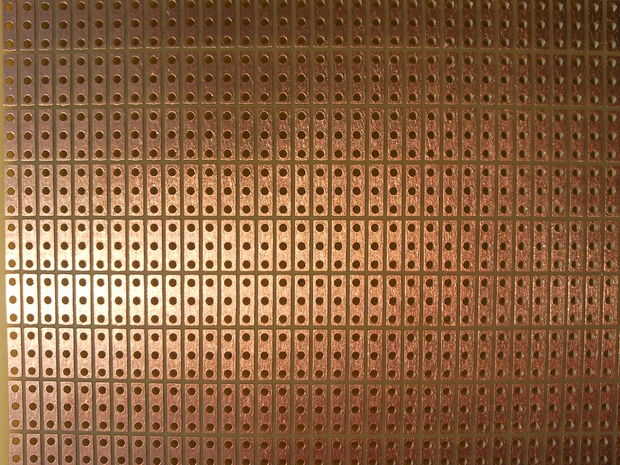

Tenía el metal patrón que se muestra en la fotografía.
