Paso 3: Conectar su ESP8266.
Bueno ahora es tiempo para prepararse a la protoboard. Es necesario tener 3.3V fuente disponible y también una fuente de 5V independiente. El FT232RL salir junta puede tener una fuente de 5V que se puede utilizar. Yo uso FT232RL de Sparkfun.
Usted también necesitará obtener el convertidor de nivel, yo uso la versión bidireccional de Adafruit.

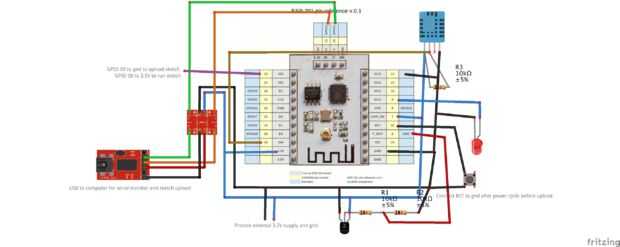

Bien, ahora que la conexión del ESP-12
1. Conecte fuente de 3.3V a los pines siguientes: 3,3 v, CHP_Enable
2. Conecte la fuente de la tierra a los pines siguientes: Gnd, GPIO 00, GPIO 15.
3. Conecte TX con el RX a través de la placa de convertidor de nivel de lógica bidireccional. ESP-201 TX debe ir a los 3, 3V lado.
4. conectar RX TX a través de la placa de convertidor de nivel de lógica bidireccional. ESP-201 RX debe ir a los 3, 3V lado.
5. no olvide conectar los 3.3V fuente para alimentar el lado del LV del convertidor de nivel de lógica bidireccional.
6. por último conectar la tierra de su 3.3V suministro al suelo en el convertidor de nivel de lógica bidireccional.
Luego de su FT232RL, uso 5V de la fuente en la junta al poder del lado de alto voltaje de la placa de convertidor de nivel bidireccional lógica y tomar la correspondiente parte de alta del TX ESP-201 para el RX y hacer lo mismo para el RX ESP-201 en el TX del FT232RL. Y por supuesto, no olvidar la tierra de FT232RL salir junta en la placa del convertidor de nivel de lógica.
Debe ir a la página web BLYNK y descargar su biblioteca Arduino luego cargar su ejemplo solo ESP8266 soporte. Llenar el token de autenticación y su wifi y contraseña. Usted conseguirá la autenticación token haciendo una página en su aplicación BLYNK. Nos acaba de poner un simple pulsador, con la salida a GP14 (consulte GPIO14 en ESP201).
Usted no tiene que escribir ningún código para programar un botón en el sketch de Arduino para este primer ejemplo fácil.
Bueno antes de llegar a descargar... hace esto
1. Apague el 3.3V fuente y encenderla y conectar el pin RST de la ESP-201 a la fuente de suelo momentáneamente (es decir. pulso). Creo que esto pone el ESP-12 en el modo de arranque.
2. entonces golpeó el COMPILAR y descargar.
Si siguen saliendo el mensaje que dice sync esp no responde, como esta
ADVERTENCIA: espcomm_sync error error: espcomm_open error
significa que no consigue el ESP8266 en modo de arranque y vuelva a revisar su GPIO y la instalación de cableado y asegúrese de que ver mi nota en ciclismo el poder y golpear el pin RST momentáneamente. Esta es la parte que falta de muchas de las otras instrucciones.
De todos modos, si todo va bien, veremos el refrán de la nota cargar bla... bla... bla... y un montón de puntos... y por último dirá hecho subir.
