Paso 9: Diagrama del circuito

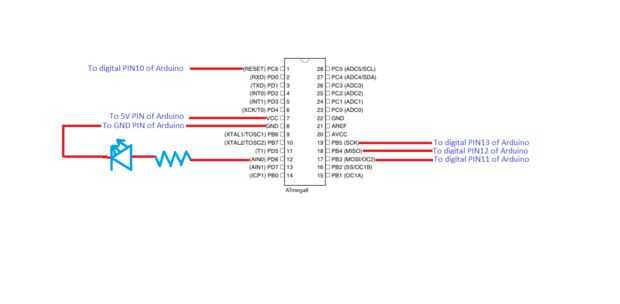

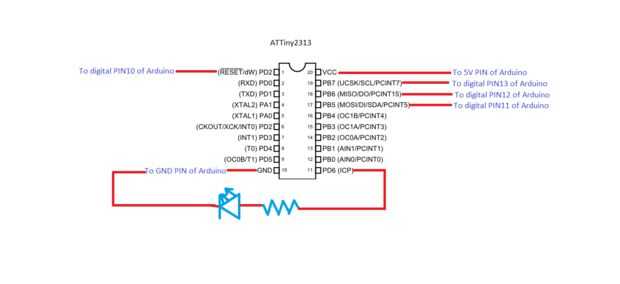

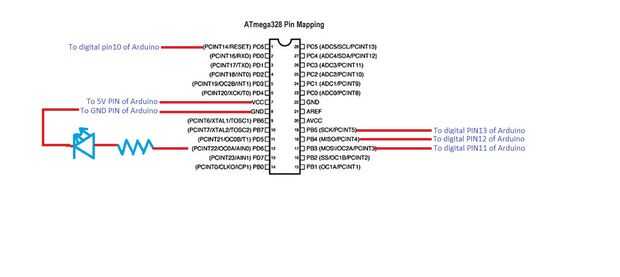

Este es el esquema mínimo para programar un AVR utilizando Arduino. He dado circuitos para tres AVRs muy común. ATMega328p, ATMega8 y ATTiny2313. Pero después de ti por debajo de la conexión de perno, usted puede fácilmente programar cualquier AVR.
PIN MOSI de AVR a digital PIN11 del Arduino.
PIN MISO de AVR a digital PIN12 de Arduino.
PIN SCK de AVR a digital PIN13 de Arduino.
PIN RESET del AVR a digital PIN10 del Arduino.
PIN VCC del AVR al PIN de 5V de Arduino.
PIN GND del AVR al PIN GND de Arduino.

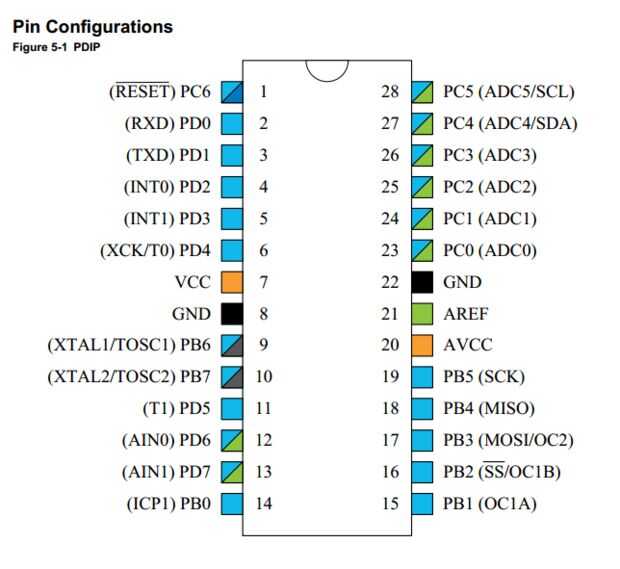

Para saber la configuración de pines de tu AVR, vaya al sitio web de Atmel. En la barra de búsqueda, escriba nombre de su AVR. Ahora, seleccione resultado de búsqueda apropiada y seleccione la opción "ficha técnica". Descargar y abrir. allí se puede ver la configuración de pines. Le estoy dando aquí configuración de hoja de datos y el pin de atmega8.
Puede que necesite agregar un condensador de 10 μF entre RESET y el PIN de GND de Arduino, solamente si tu Arduino es la versión antigua y no soporta auto reset. pero si usas UNO R3. MEGA o cualquier versión más reciente, no lo necesitará.

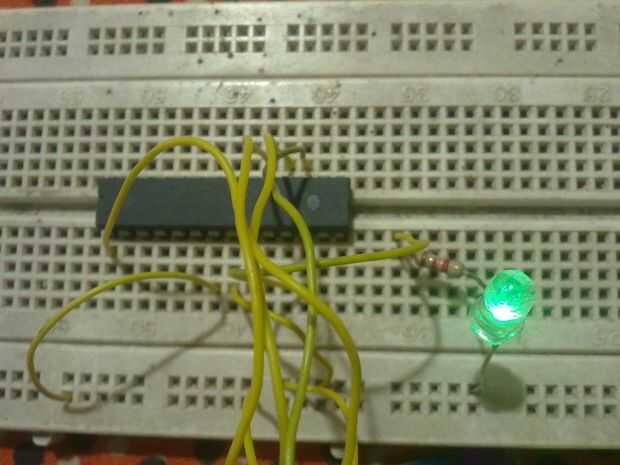

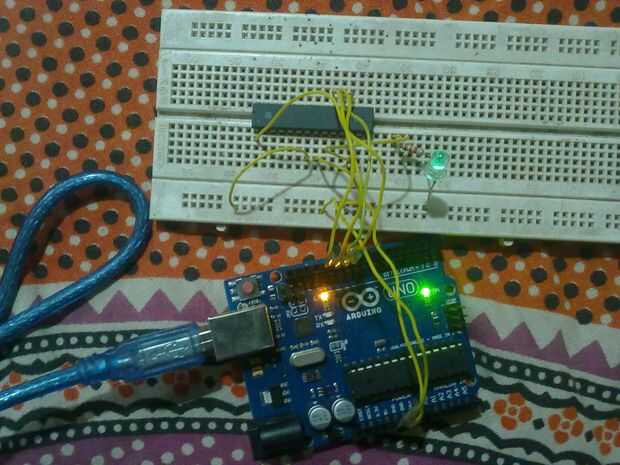

Hacer el circuito en protoboard sin ninguna conexión suelta. (ver 2 últimas imágenes). {mi circuito es ya codificadas mediante LED verde en protoboard es ON}
.
