Profundidad Wiimote Whiteboard How-to (3 / 7 paso)

Paso 3: Pluma infrarroja

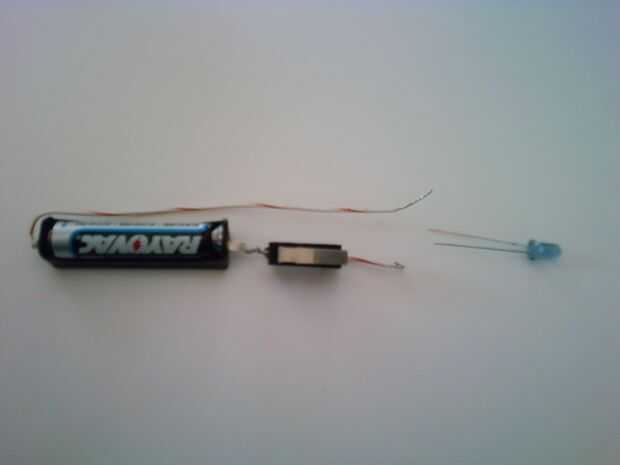

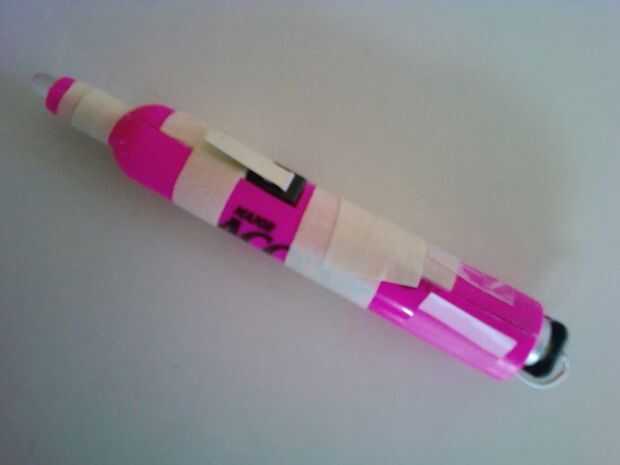

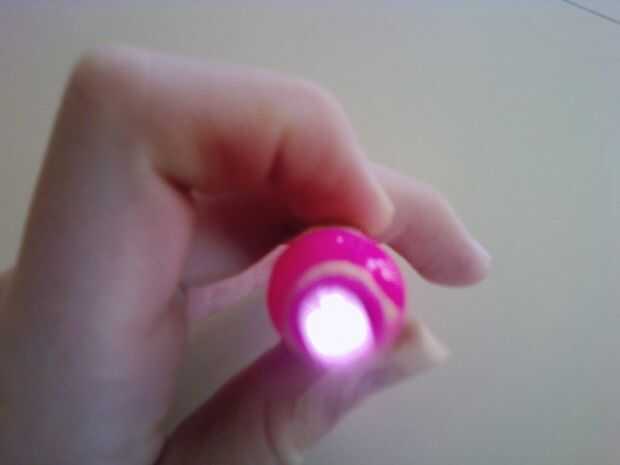

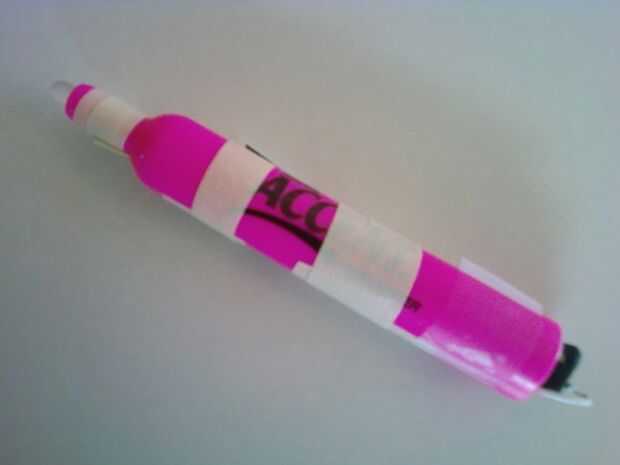

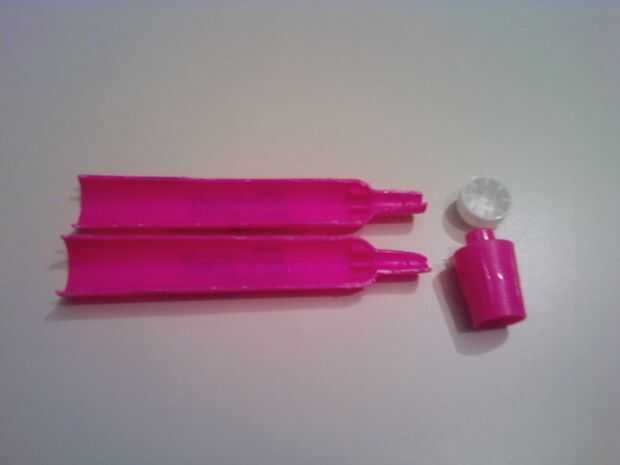

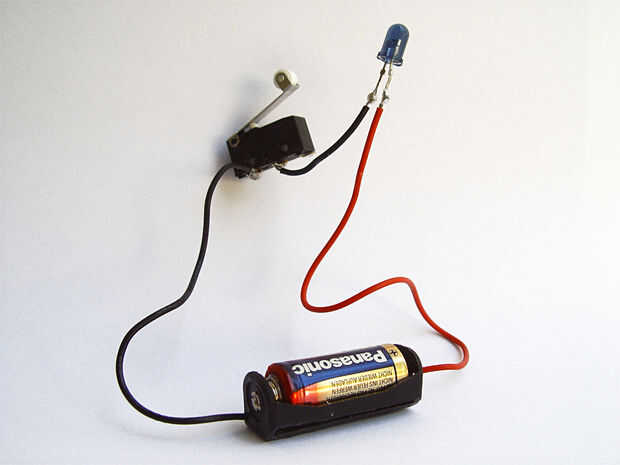

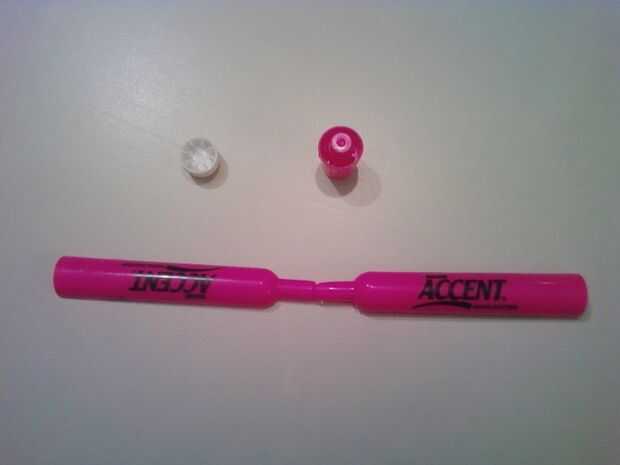

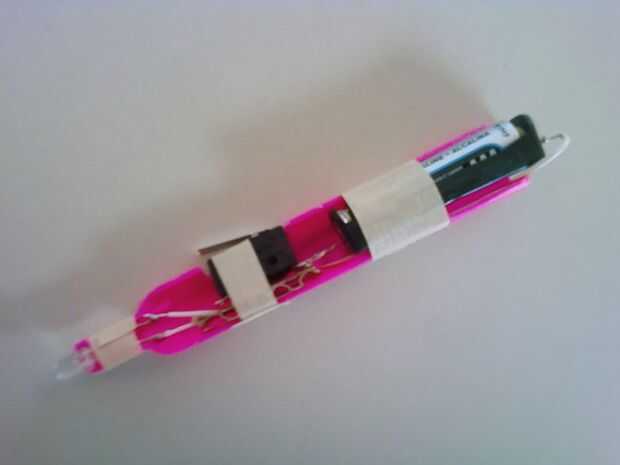

Ahora para la parte técnica, la pluma infrarroja de la del edificio. Tomar el marcador y desmontar por sacar la tapa inferior y sacar las entrañas. Usted debe dejar con solo la carcasa del marcador, que servirá como cuerpo del lápiz infrarrojo. Tomar la caja de marcador y cortar por la mitad longitudinalmente con un cuchillo del Exacto. Usted necesitará hacer dos cortes para separar completamente la caja. Dejar a un lado y volver a crear el esquema (abajo) usar los suministros. Tenga en cuenta el ánodo y el cátodo de la IR LED, los extremos de la batería correcta, las pestañas correcta del interruptor momentáneo y la longitud corta de todo el circuito. Después de que esté completo, ponga el circuito en el cuerpo de la pluma y marque donde cortar un lugar para el interruptor momentáneo. Use un cuchillo del Exacto para recortar un punto para el interruptor momentáneo. A continuación, el circuito de la cinta en la caja de marcador y asegúrese de que el LED IR sobresale de la parte superior del cuerpo de la pluma. Cinta de la segunda mitad del cuerpo de la pluma con el resto del cuerpo de la pluma y del circuito y en el proceso de completar el factor de forma resaltador. Prueba el lápiz infrarrojo delante de una cámara. Cuando se activa el interruptor momentáneo, el IR LED debe brillar azul muy claro, pero es invisible al ojo desnudo. Si no funciona la pluma infrarroja de la solución de problemas el circuito porque probablemente es donde está el problema.

Si lo prefieres también puedes comprar un lápiz IR hecho de antemano de Ebay, de http://www.infraredpens.com/ o de http://irpensonline.com/.
