Paso 4: Marco sólido, CNC, corte del Laser
Marco sólido
Para un movimiento de la parada, cualquier poco movimiento entre los marcos puede resultar en una experiencia muy discordante. El conjunto tiene que ser perfectamente todavía y necesita empezar con un marco sólido como su base. Colocar engranajes hacia el marco hace estabilidad aún más crítico. Construimos nuestro marco de dos de 36 "x 36" x. 5" las piezas del tablero del MDF, 2 x 4 y un montón de tornillos. Montamos los engranajes a la pieza frontal y en la parte superior hemos montado el scape de la ciudad. El engranaje principal en el cual la gente spin fue hecho fuera del cilindro mejor que podríamos encontrar - un barril de cerveza!
Grandes componentes CNC

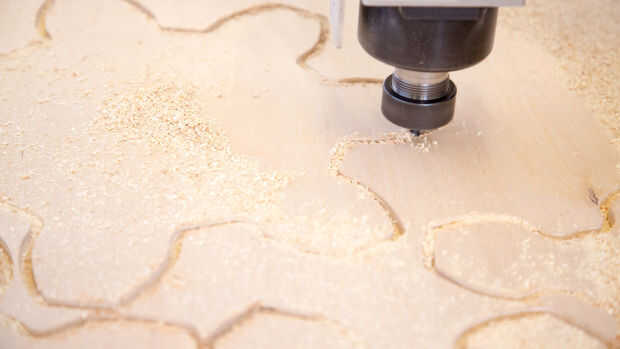

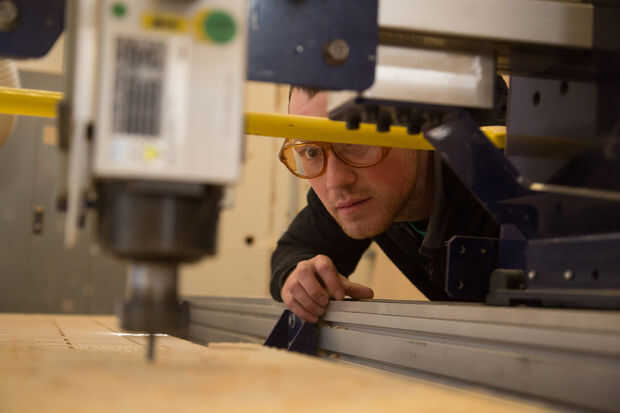

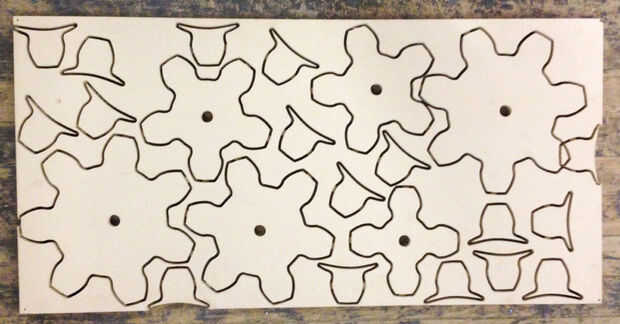

Para transferir con precisión diseños de ordenador en madera o en otro soporte físico, utilizamos un router CNC (de TechShop Shop Bot) para recortar los componentes más grandes, más gruesos y estructurales del conjunto. Los engranajes y piñones fueron diseñados en un engranaje útil generar software de woodgears.ca. A partir de ahí transferir los archivos en Illustrator. Si ya no son archivos vectoriales, puede utilizar la función de 'rastro de imagen' para convertirlos en archivos vectoriales - pero ten en cuenta, a veces algunos resultado de formas bastante funky. Con vectores en mano (en tu disco USB, bien sea técnica) abierto en VCarve Pro y crear el archivo para el ranurador CNC. Luego cortar los archivos de cualquier material funciona mejor, usamos MDF que se traduce en una mucho más suave cortar línea de madera contrachapada de 3/4".
Nosotros estamos pasando por alto a pocos pasos de aquí por supuesto - Tecnología tienda publica su propia seguridad y manuales de uso básico y si usas una máquina diferente - tendrás que figura para ti!
Elementos detallados del corte del laser

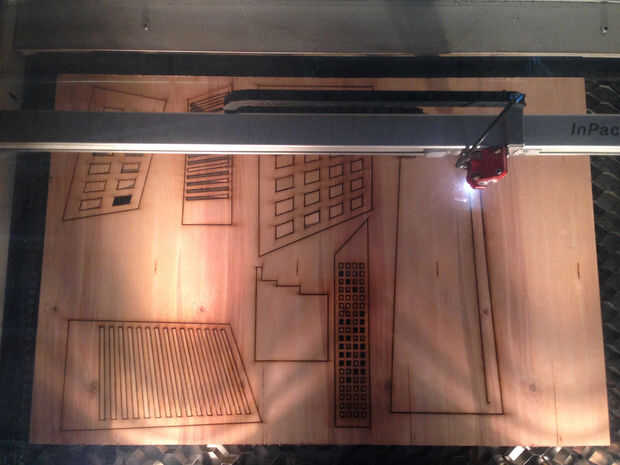

El tamaño de la broca en la máquina CNC limitará la cantidad de detalle fino. Que estábamos usando un 1/4 de pulgada del pedacito, así que con ángulos muy apretados, apenas no iba a trabajar. En su lugar, usamos un cortador láser para hacer los componentes más pequeños del conjunto. Hicimos el fondo de la ciudad de esta manera - básicamente una serie de edificios con las ventanas cortadas para más tarde la luz desde atrás.
* una nota en el diseño
Si puede evitarlo, no reinventar la rueda! Estaba luchando para que pasar la tarde a varios edificios de aspecto agradables con líneas vectoriales limpias para el cortador del laser. Tomé fotos alrededor de la ciudad, tratada de trazar en Illustrator - comprensible fue tomando para siempre y convertirse en una pesadilla. Un amigo sugirió utilizar imágenes de stock, y bajo y behold, una media hora más tarde yo estaba volando a lo largo después de descargar un conjunto de vectores.

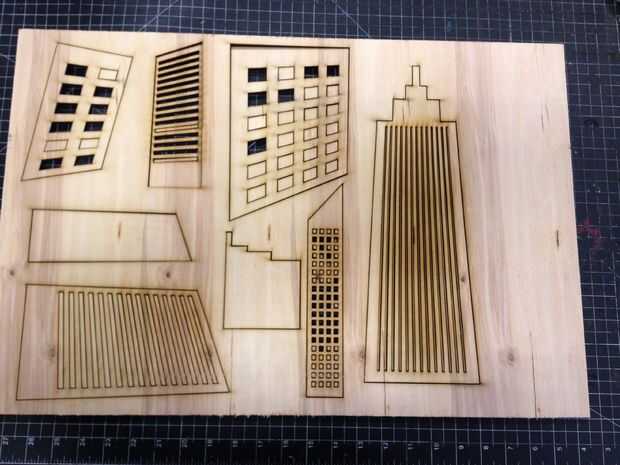

Diseñar o modificar el archivo en Illustrator y luego imprimir a la madera contrachapada de 1/4" o 1/8". Cortamos muchos edificios para que individualmente podríamos apilar y póngalos en el conjunto una vez que estábamos buscando a través del lente de la cámara. Porque espacio y escala es limitado en, se extendía e inclinados de los edificios para jugar con la perspectiva de punto de fuga para dar una sensación de profundidad.
