Procesar las imágenes 3D de tu PCB usando Eagle3D y POV-Ray (2 / 5 paso)

Paso 2: Crear un archivo de POV-Ray

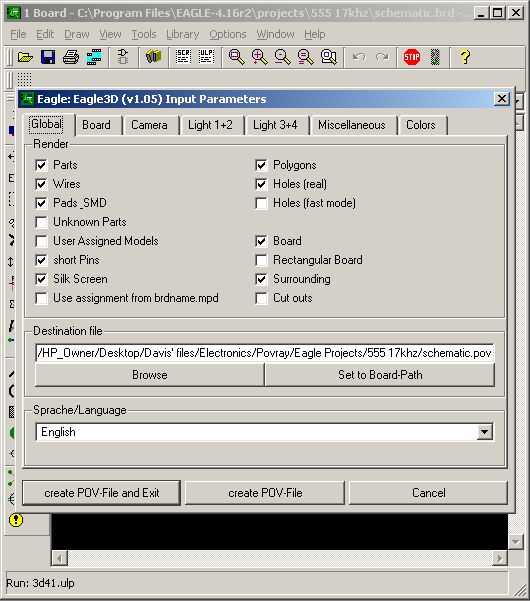

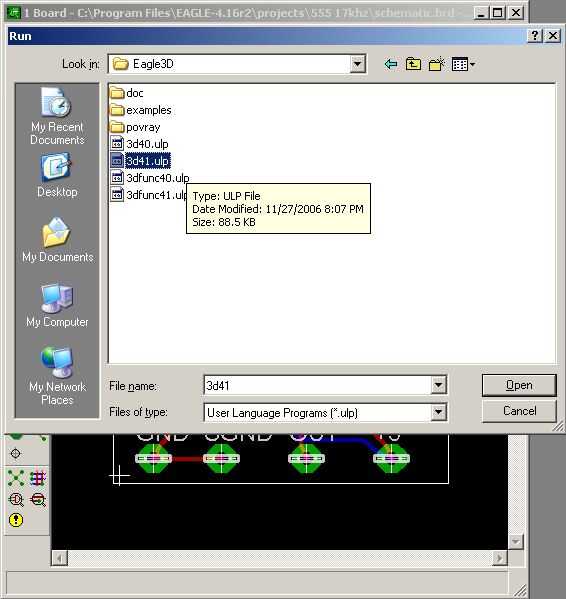

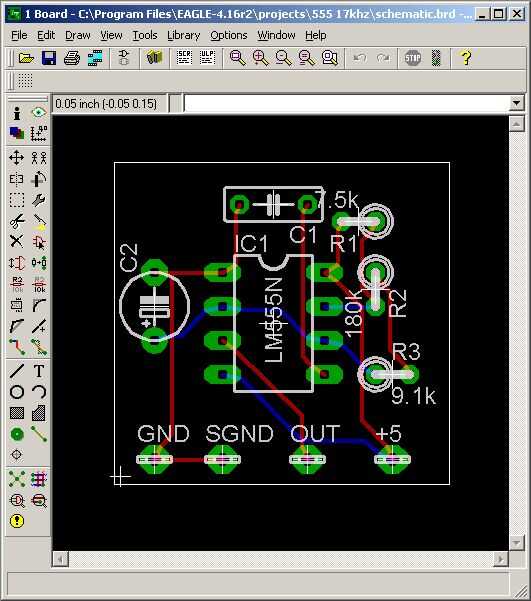

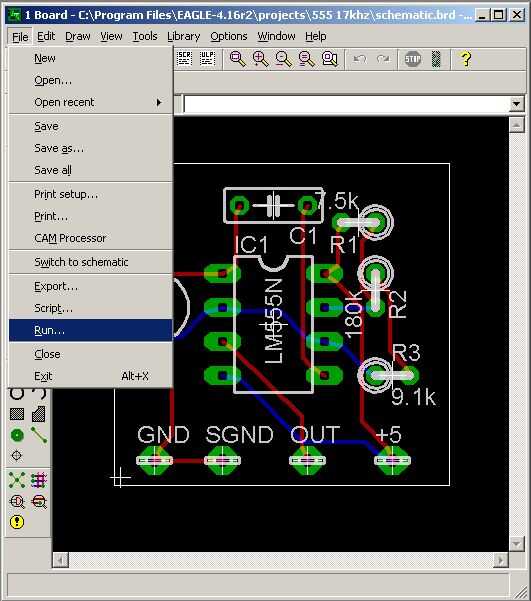

Después de instalar el software necesario, usted necesita generar un archivo POV que es leído por el POV-Ray. Para hacer esto, abrir la placa en EAGLE. A continuación, haga clic en archivo > Ejecutar. Quiere encontrar el directorio de instalación de Eagle3D y encontrar donde están almacenados los archivos de la ULP (mina fueron almacenado en C:\Program Files\Eagle\ULP\Eagle3D). Si tiene una versión del águila después de 4.1 x, usted querrá seleccionar 3d41.ulp. Si no es así, seleccione 3d40.ulp. Haga clic en abrir y una interfaz de generación de archivo deben saltar. Esto es donde haces tus selecciones en cómo se verá la tabla procesada. Generalmente dejo la configuración a la posición predeterminada, a menos que estoy usando custom creado piezas. Haga clic en salida y POV crear archivo. Debe aparecer un mensaje diciendo que el archivo de punto de vista se ha creado con éxito.
