Probador de tubo de Nixie retro KIT (5 / 10 paso)

Paso 5: Montaje del Transistor de potencia, potenciómetros y conmutadores de pulsador

Montaje del Transistor de potencia

  • T2 - IRF740/840

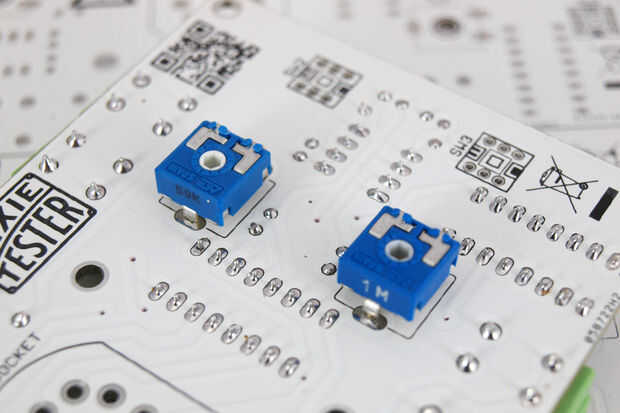

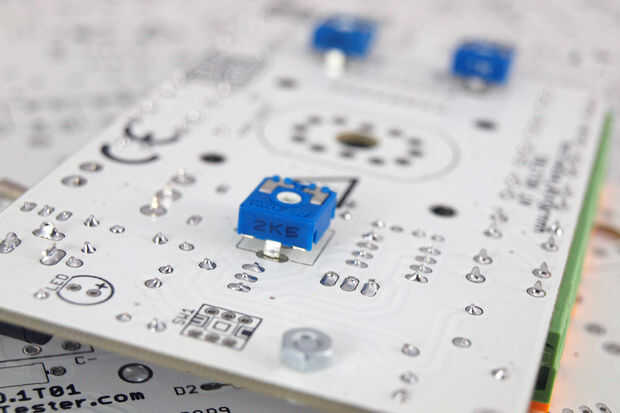

Potenciómetros

  • P1 - 2, 5k
  • P2 - 51k
  • P3 - 1M

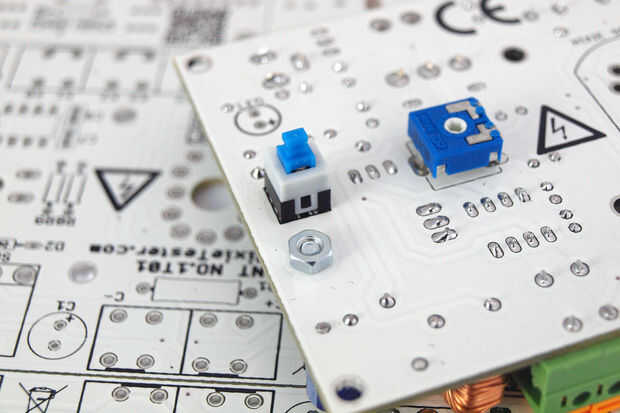

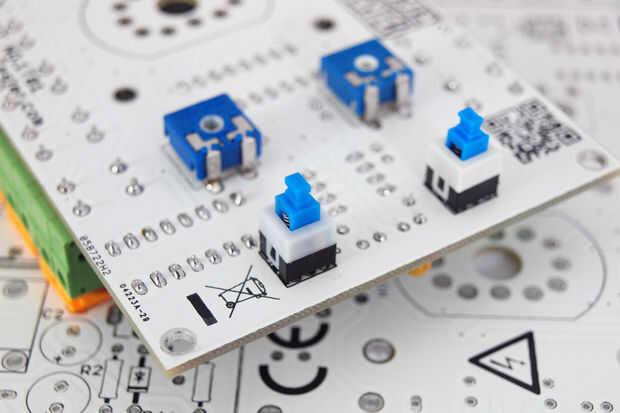

Interruptores de presión

  • Sw1 - biestable
  • Sw2 - Astable!
  • Sw3 - biestable
