Paso 2: Construir el circuito
![]()
![]()

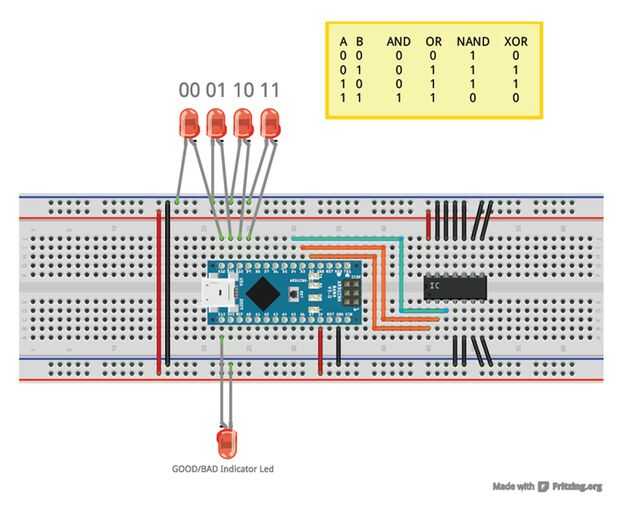

Como se puede ver, el circuito es muy simple. Asegúrese de que usted recuerde la polaridad de los LEDs! También, asegúrese de que usted entiende qué par de bits representa cada LED, para ayudarte, yo he marcado las entradas a cada LED en el esquema. Para hacer más fácil el instructable para seguir, también he incluido la tabla de verdad de entrada dos para cada una de las puertas, como se puede ver allí.

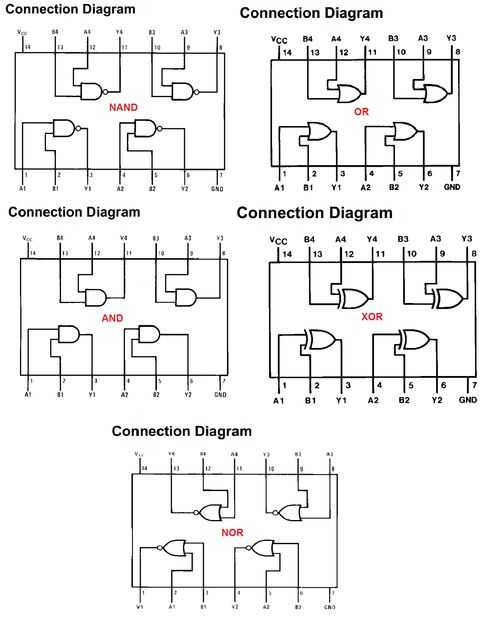

Ahora, algunos de ustedes podrían preguntarse por qué dejé a la puerta ni en este instructable. Eso es porque la entrada-salida es lo contrario de las otras puertas, como se puede ver en los diagramas de conexión en la foto allí. Si usted tiene alguna pregunta sobre el circuito, por favor pregunte. Continuar en el paso siguiente para la parte de programación.
