Probador de componentes (1 / 4 paso)

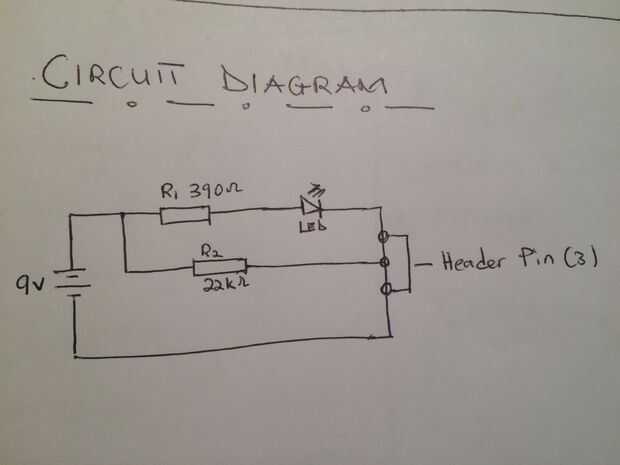

Paso 1: Componentes necesarios

R1 = 390 Ohm/370 Ohm

R2 = 22K ohmios

Batería = 9V

LED = 1 rojo mejor

Pin header (3)

Usted debe intentarlo primero en un protoboard sin soldadura para asegurarse su funcionamiento correctamente antes de construirlo como un dispositivo. Para construirlo como un dispositivo, tendrá la cabecera Pin así que usted puede insertar los componentes en pruebas.
