PrintO-Bot (3 / 8 paso)

Paso 3: Hack 1: reposicionamiento de la cabeza de impresión

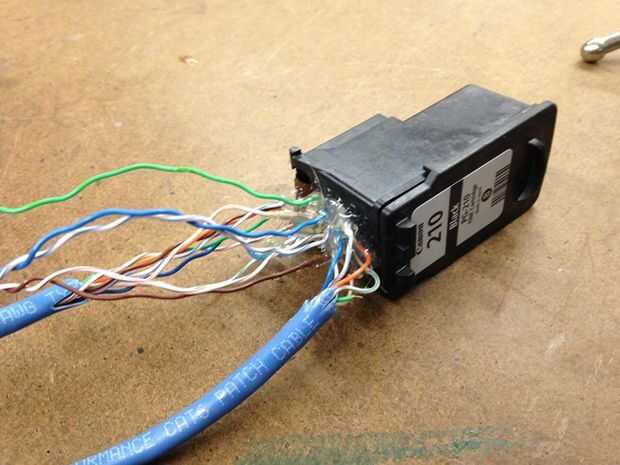

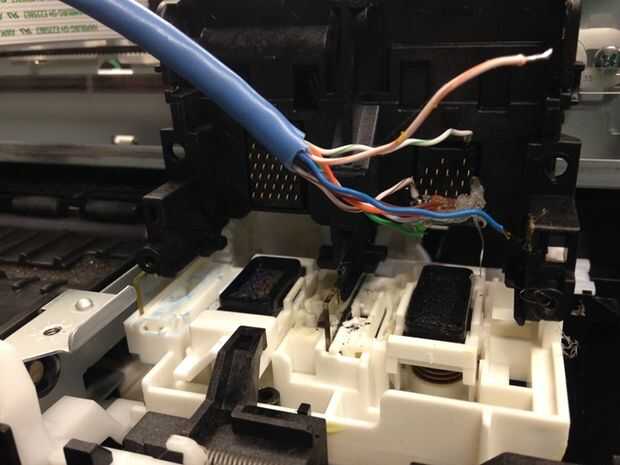

Corte de un cable ethernet y lejos de la soldadura de los cables para conectar el cartucho de tinta en un extremo y el alojamiento del cartucho en el otro. Es más fácil el cartucho primero y luego a la cubierta de la soldadura.

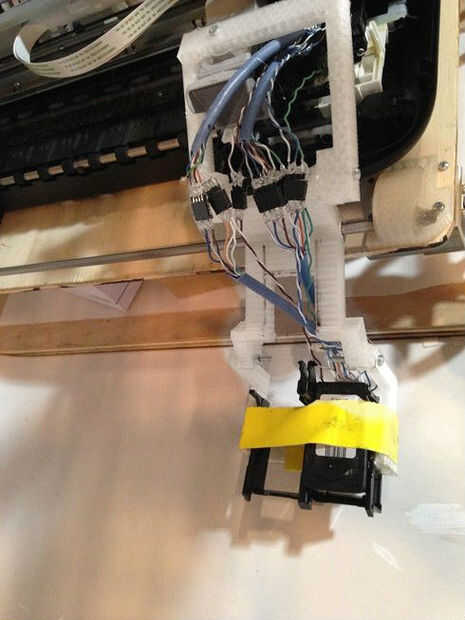

Mejor aún, en vez de soldar lo que he hecho aquí (el cartucho y vivienda soldadas en ambos extremos), recomiendo soldar diferentes conjunto de cables para el cartucho y la vivienda y luego soldar conectores macho/hembra en los extremos opuestos de ambos para que el cartucho es fácil de conectar y desconectar. (Actualización: volver a soldar los cables de esta manera. Última imagen de arriba muestra cómo se ve ahora :))

He soldado sólo la tinta negra ahora ya que tiene menor pernos de soldar que el color de uno.

Procedimiento:

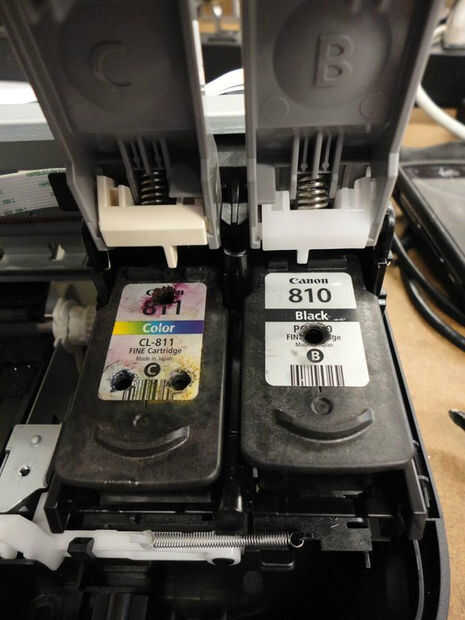

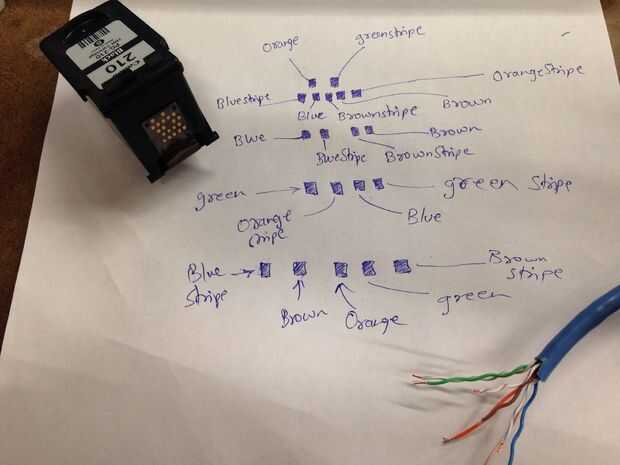

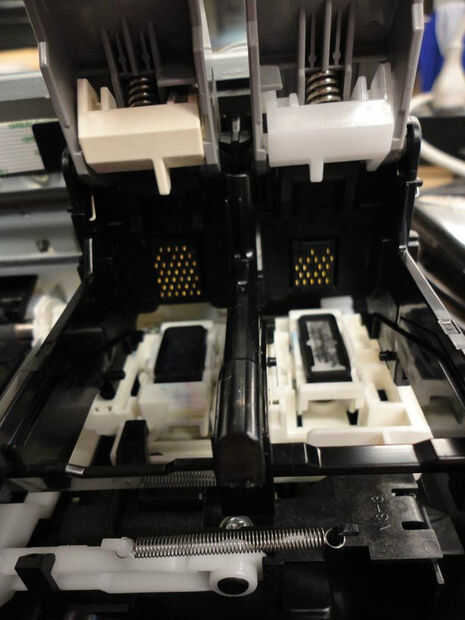

1. Saque el cartucho de tinta. Hacer un bosquejo de las pastillas en él. Lo mismo para los pernos dentro de la vivienda (es obviamente del mismo diseño pero sólo dibujan ambos).

2. ahora utilice un multímetro digital para registrar la resistencia entre la primera tecla y cualquier otra plataforma que le da una resistencia finita. Repita para que tenga un valor de resistencia entre cada cojín con al menos otro. Hacer lo mismo con los pernos dentro de la vivienda. Vamos a utilizar estos valores para verificar si hemos soldado todos los cables correctamente.

3. soldadura lejos! Utilizar una gran cantidad de flujo. Pegamento caliente los cables después de soldar cada cable segundo / tercero dependiendo de cuán cuidadosamente puede soldar. Una vez caliente pegado, verifique si la resistencia que había grabado para ese pin pad ha permanecido casi igual (no será exactamente igual).

4. ser paciente y tomar descansos en el medio. Lleva realmente mucho tiempo la primera vez. Una vez que todos los cables se sueldan correctamente, asegure todo el asunto con más pegamento.
