Primeros pasos con Intel® Edison Mini Breakout Junta (6 / 11 paso)

Paso 12: Encender el tablero mini-breakout

Hay algunas maneras de alimentar el tablero mini-breakout.
Se puede utilizar un cable micro USB, un 7-15v de alimentación o una batería de litio. En este artículo nos centraremos en batería y soluciones de suministro de energía.

Consulte la Guía de Hardware de placa Intel® Edison Breakout, hay una explicación detallada sobre cómo utilizar diferentes fuentes de energía.

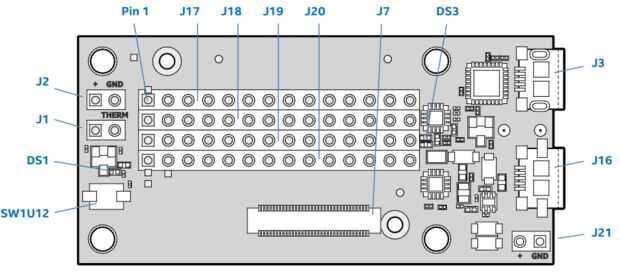

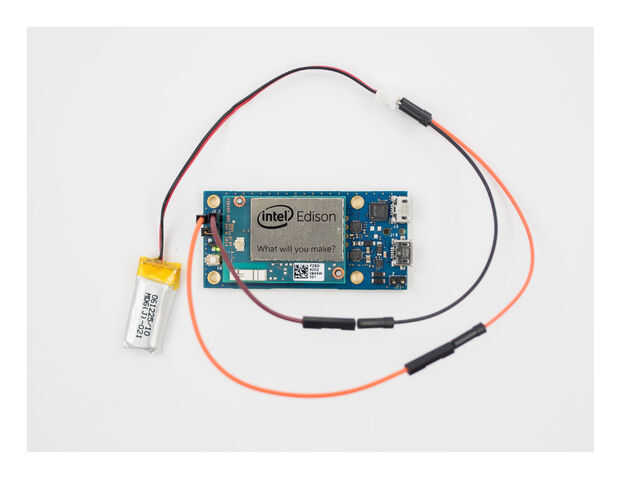

J2 en la figura 13 se puede conectar a una batería de litio. También tiene un circuito de carga que puede recargar la batería cuando se conecta a otra fuente de alimentación (fuente de alimentación o USB). Asegúrese de utilizar sólo una batería de litio, puesto que J2 acepta sólo 4.2 V máximo.

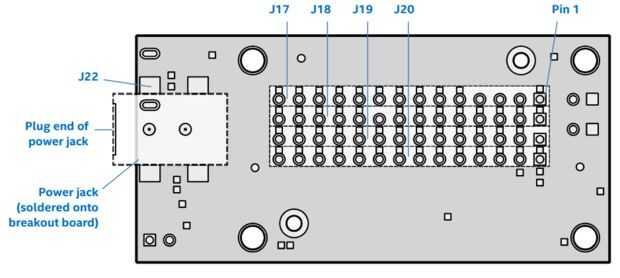

J21 puede conectarse a una fuente de alimentación 7 V a 15 V para tener una variedad de opciones de un paquete de baterías de pared montaje transformador. Como alternativa, puede soldar un poder barril de 2.5mm a J22 en el lado opuesto de la Junta, que también tiene 7 V a 15 V. mira hacia el hardware guía para más detalles.

Para evitar daños en el tablero del mini-breakout, asegúrese de que compruebe que la polaridad es correcta antes de soldar.
