Primeros pasos con Arduino - comunicación Bluetooth (2 / 7 paso)

Paso 2: divisor de tensión

Hay un problema.

El Arduino que estamos utilizando es un 5v del tablero (como muchos de los Arduinos por ahí), pero de entrada de la tarjeta de bluetooth y pines de salida son sólo 3,3 v voltios. Si enviamos 5 voltios a la placa de bluetooth probablemente que queme hacia fuera.

Por esta razón, tenemos que construir algo que se llama un "divisor de tensión" - Esto es básicamente un circuito simple que divide la tensión en dos, enviando a la Junta de bluetooth y el resto hacia el Arduino (vía el pin GND).

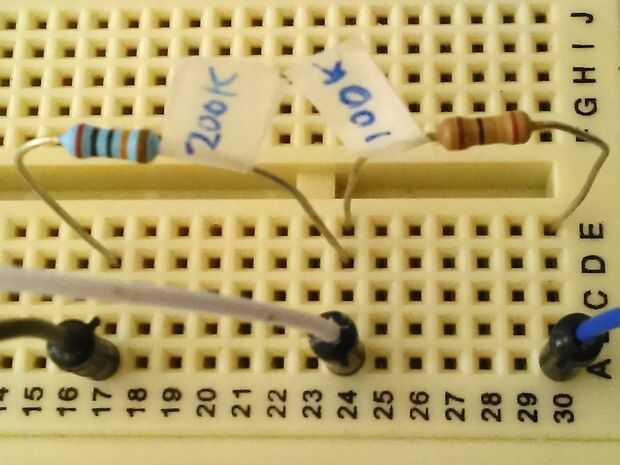

Para crear el divisor del voltaje vamos a necesitar dos resistencias. No importa el valor de las resistencias - excepto que uno tiene que ser el doble de la otra. Estamos utilizando un resistor k 200 y un resistor de k 100. Conectar las resistencias como se muestra en la foto con:

  • El cable azul desde el Arduino conectado a la resistencia más pequeña (100k).
  • Un cable blanco conectado a ambas resistencias.
  • Un cable negro conectado a la resistencia más grande (200k) - este cable negro debe llevar a cualquiera de los pines GND de Arduino.

ADVERTENCIA: Asegúrese de conectar el circuito tal como se muestra en la foto o se arriesga a dañar la placa de bluetooth!
