Press-fit Kit de construcción (1 / 2 paso)

Paso 1: Cortar las piezas con el cortador del laser

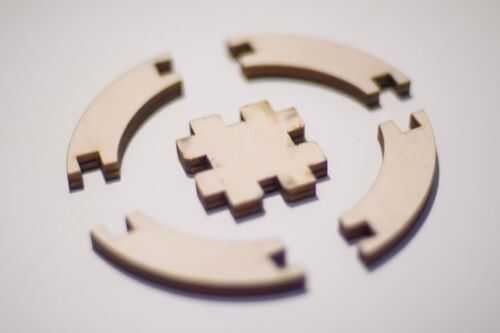

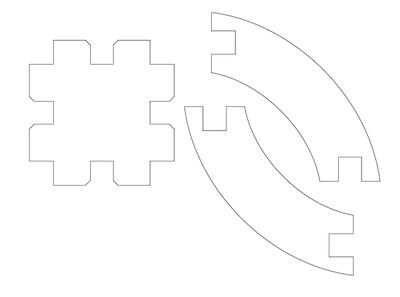

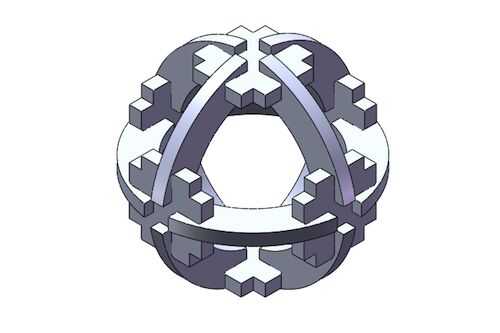

he creado un modelo CAD del kit en SolidWorks.  Los archivos CAD, así como archivos DXF exportados ("conector" y "slot_2") se incluyen en el zip adjunto más abajo.  También hay un Corel Draw archivo y archivo de Illustrator.  Use cualquier archivo trabaja para el cortador del laser.  Estaba usando un cortador láser de Epilog en una velocidad y potencia de 5 y 100.  Corté mis piezas de madera contrachapada de 1/4" de espesor.

Si desea ajustar el tamaño de las piezas, puede editar las variables slot_size y slot_depth en el archivo de texto "slot_variables.txt".  Editar los números en este archivo automáticamente se actualizará el modelo CAD.
