Paso 3: pruebas

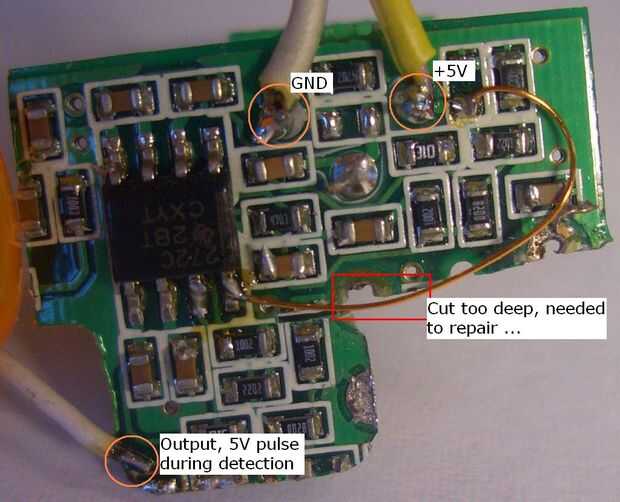

Ponga + 5V en el tablero y conectar un medidor de voltaje en el pin de salida.
Moviendo la mano cerca del sensor permite una + pulso de 5V en el medidor de voltaje. Si mantiene su mano todavía las caídas de voltaje. Si mueve su mano eleva la tensión. El módulo da la señal para el móvil.
Esto funciona con todos los objetos que emite radiación infrarroja. El módulo da un pulso cuando detecta una diferencia en la radiación infrarroja de los objetos que señala. He probado con mi cuerpo humano, objetos calientes, como soldadores y aún con una regla de plástico. Todas estas cosas donde detectado. Detectado algunos donde lejos de detector y algunos si el objeto de la guerra cerca por el detector.
Hice algunas pruebas con el dispositivo.
Me enteré que trabaja de cerca de 25cm hasta casi 0 cm. A 25 cm detecta grandes fuentes, como la gente. Una sola mano de una persona se detecta en alrededor de 10 cm de distancia. Si tomo una bruja del soldador se calienta a unos 350 grados centígrados, se detecta en 25cm.
Reglas de plástico se detecta a 5cm. Un destornillador en aproximadamente la misma distancia.
El detector da pulsos en la diferencia de la radiación infrarroja "ve"... que me hace pensar que también cubos de hielo podrían ser detectados. Pero no es así. ¿Seguir la teoría incorrecta? ;-)
Creo que la sensibilidad puede mejorarse utilizando lentes ópticas. Detectores de movimiento hogar utilizan lentes de Fresnel para definir un área de detección.
