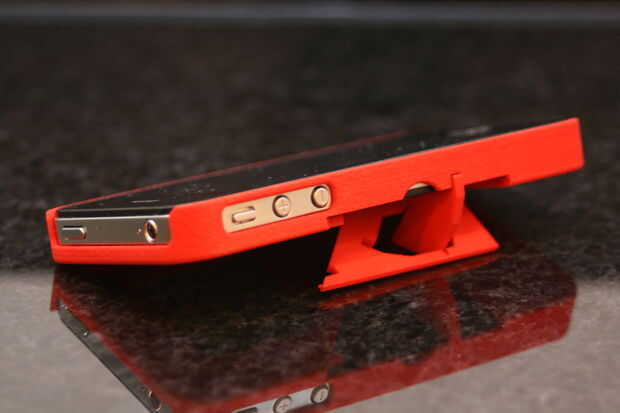

Edit: Ha llegado!!!!!! Ahora se publican imágenes y video de YouTube subido! Este diseño se ha ajustado ahora bien después del prototipo de lo que es mucho más estable en la primera posición del paisaje. El diseño para el código QR había sido cambiado ligeramente para asegurar legibilidad.

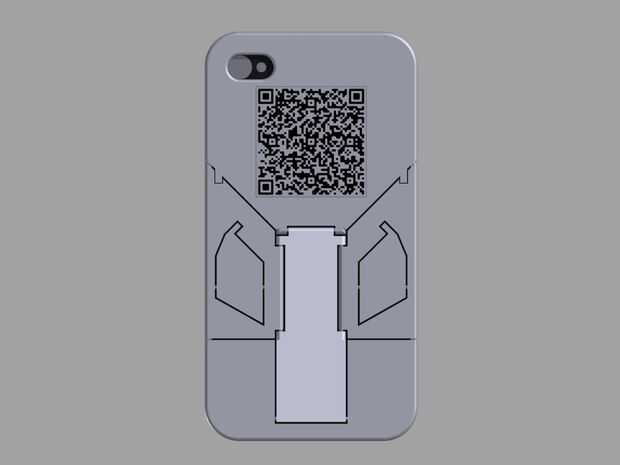

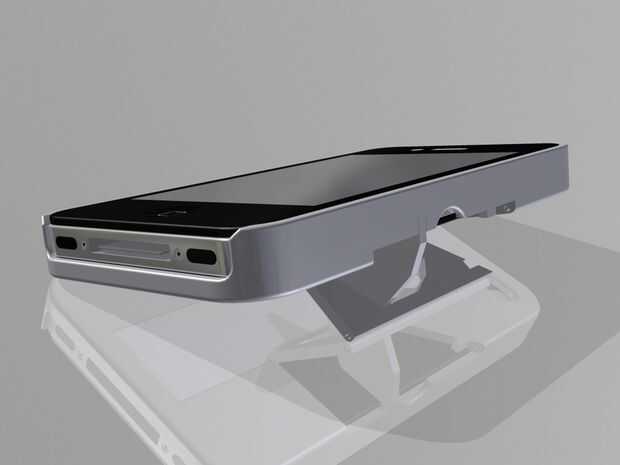

El prototipo de la QR con trípode está siendo 3d impresos por una empresa llamada Shapeways que se basan en los países bajos que entonces se envía el objeto impreso a mí, voy a actualizar este instructable con fotos y videos una vez que ha llegado (en la semana que viene esperemos que). He subido algunas imágenes generadas por ordenador del nuevo prototipo y un video antiguo del último prototipo por ahora.
¿Qué es la 'Prensa QR'?
Este es mi último diseño para el iPhone ideal caso que yo he sido perfeccionar para el último año y la última versión (2.0) llegará la próxima semana. Esperemos que algún día que incluso podría conseguir este diseño total producida.

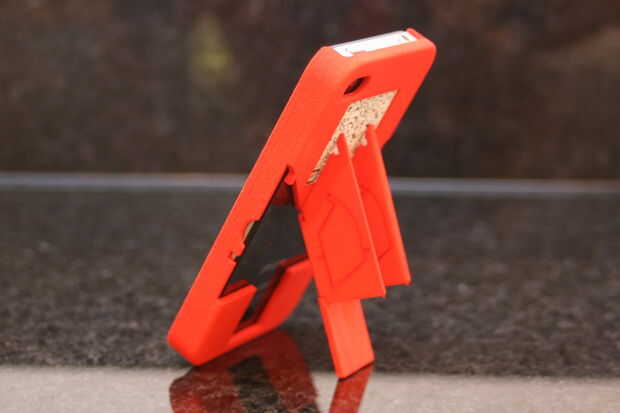

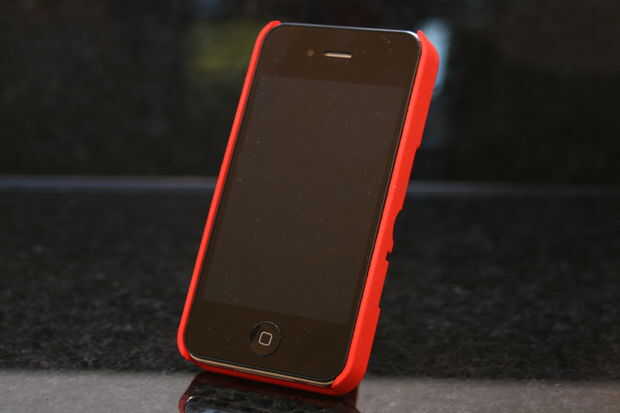

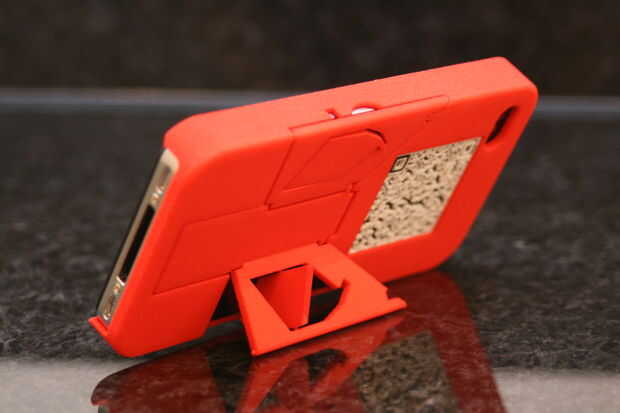

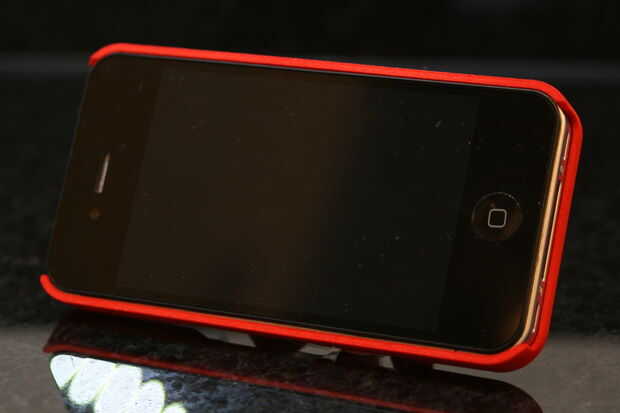

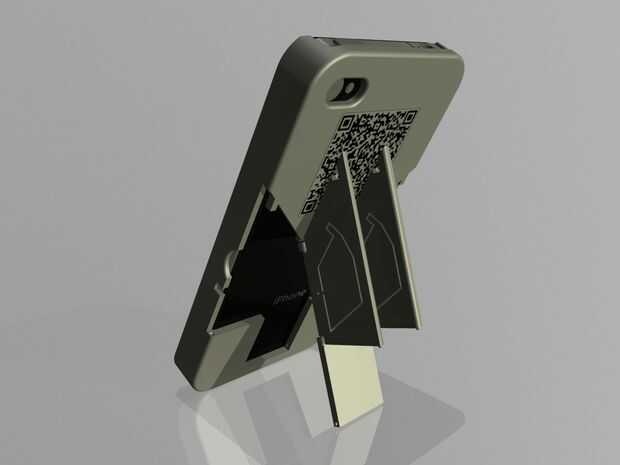

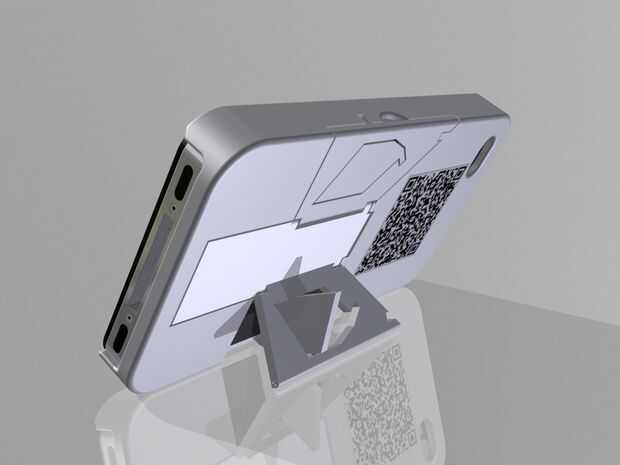

Así que... el QR con trípode es un caso innovador de iPhone nuevo (diseñado para ambos iPhone 4 /4S y el nuevo iPhone 5) con 3 integrada desplegable en soportes, estos soportes se doblan hacia fuera y mediante el uso de ellos en diferentes combinaciones crean soportes integrados muy geométrico fuertes y estables para un iPhone. Este caso se puede utilizar a un iPhone en 1 de 3 orientaciones, con una orientación vertical y 1 de orientaciones paisaje 2, uno para escribir y para ver videos, al tiempo que también protege el iPhone de cualquier golpes protuberancias o mirando al mismo tiempo (en mi opinión) muy bien. Cuando no esté en uso estos soportes 'snap' ras de lo que les impide apertura por sí mismos.

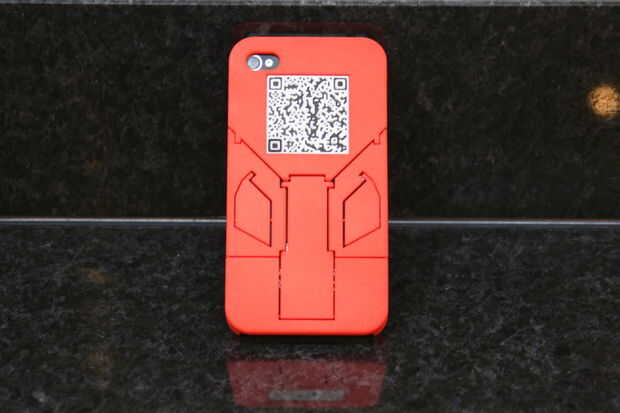

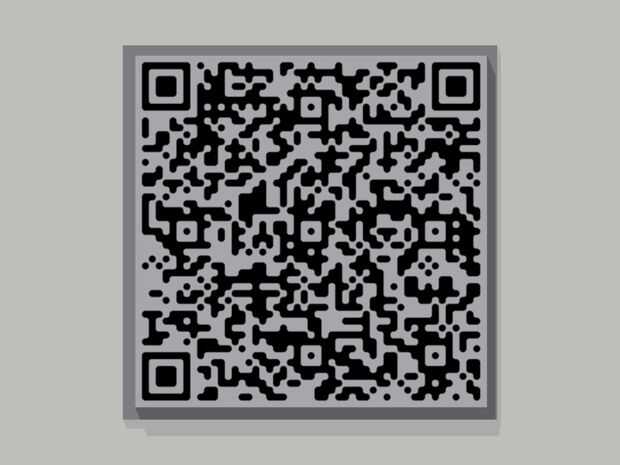

Este caso también tiene una ranura para un 3d impreso el código QR, esto podría ser 3d impreso como parte del caso sin embargo tenerlos separados significa que los códigos QR son intercambiables. Código QR código de respuesta rápida y es un tipo de 2d (2 dimensiones) código de barras que se utiliza mucho hoy en día, este código puede utilizarse para detalles de contacto del propietario de iPhone en la tienda (u otra información como una dirección URL); intercambio de información de contacto puede ser ahora tan fácil como exploración de una persona caso de iPhone con una aplicación de escáner de código de barras en un teléfono. Este código QR se puede imprimir en blanco con el negro partes del código están en relieve en el código. Esto puede entonces hacer legible colocando este código en una almohadilla de tinta creando un código QR y negro legible (a menos que seas uno de esos afortunados que posee una impresora 3d con capacidad de doble extrusión). Utilizo mis impresiones 3d Shapeways.
Este diseño realmente muestra las capacidades de impresión en 3D como una técnica de fabricación, no sólo es este diseño fabricado por una impresora 3D, este diseño permite que el producto entero que 3D impreso enteramente montada, en una sola pieza, esto significa que no es necesario para el montaje del producto; reducción del coste de fabricación de productos y haciéndolos más fácil de producir, a un paso de la fabricación al empaquetado; mostrando así la impresión en 3D como un producto muy viable fabricación técnica hoy.
¿Cuál fue el proceso de diseño?
Este diseño fue modelado con AutoDesk Inventor Professional 2012 y el proceso de diseño para este caso fue particularmente desafiante:
En primer lugar, usando los dibujos técnicos de apple, diseñé un caso básico de iPhone, este ha sido modificado y alterado durante todo el año pasado después de varios prototipos para asegurar un firme ajuste, fácil instalación y desmontaje de un iPhone y finalmente es estética.
El segundo desafío fue diseñar las bisagras para el caso que la impresión 3d en una sola pieza y permitir la remoción de exceso de polvo del Proceso de impresión 3D de SLS permaneciendo lo suficientemente delgada como para hacer una caja slim iPhone; Ello mediante el diseño de las bisagras con ranuras que permiten el exceso de polvo drenar hacia fuera el espesor total de la articulación además de hacer menos resultando en un caso más delgado total.
En tercer lugar estaba el diseño del innovador sistema que permitiría que el el caso que se utilizará para el iPhone en 3 diferentes orientaciones, esto fue realmente la parte más rápida y sencilla el proceso de diseño, con en un día la idea general se decidió. Modelar el diseño sin embargo tomó mucho más tiempo como todas las dimensiones del mecanismo tuvieron que ser exactos a dentro de 0,1 mm, el diseño del mecanismo también ha retocado y mejorado para esta versión 2.0 para que sea más estable y fuerte cuando se utiliza como soportes.

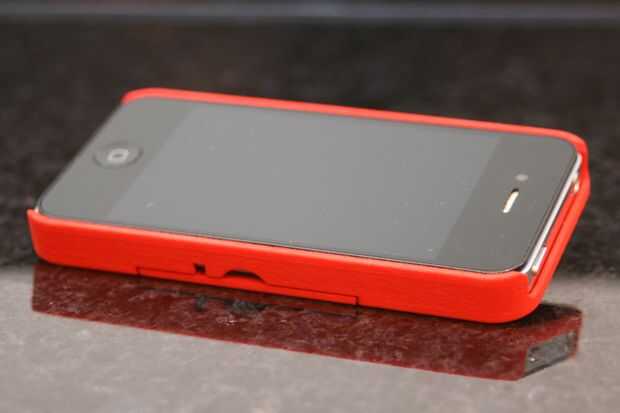

Por último se movía el problema de estas piezas que hace pivotar se abren cuando el caso estaba o estaba en un bolsillo ya que descubrí en mi primer prototipo, esto fue fijado en el segundo prototipo. Para solucionar este problema modelada "bola y zócalo" como las capturas, la parte de la 'bola' fue modelada en la parte móvil y un correspondiente 'socket' fue modelado sobre el caso principal que permitió el movimiento piezas para 'ajustar' cierra en su lugar cuando no se usa, esta el problema ya mencionado.
Mi fondo
Me metí en 3d el segundo primero leí acerca de él y haber sido conectado desde la impresión. Es increíble cómo todo lo que puede pensar hasta luego puede transformarse en un objeto físico y cómo cualquiera puede ser un diseñador como he demostrado aquí. Yo enseño cómo utilizar el programa de CAD (diseño asistido por computadora) por mejorar constantemente las técnicas a través de ensayo y error. Todo diseño, diseño con la ilusión de 3d impresión.
Actualmente estoy usando Shapeways (un 3d impresión servicio que después de subir su diseño, se enviará por correo las copias dentro de 2-3 semanas) con sede en los países bajos para estos prototipos y estoy actualmente usando el poco beneficio de la venta de este diseño y otros en el sitio para crean e impresión prototipos de diseños y nuevas versiones. Toma semanas para que llegue y cuesta mucho unidades de fabricación más de hogar (impresoras 3d) pueden imprimir debido al bajo costo de ABS / filamento PLA, que sería tan útil para poder ampliar mis diseños y sostenerlas en la mano dentro de las horas, no semanas; también seamos sinceros, quién no querría una impresora 3D, también sería incredibally impresionante a una de estas increíbles máquinas sin embargo no tengo el efectivo libre (así que por favor voten por este diseño ganar, gracias). Revisa en Mi tienda de Shapeways que contiene más elementos que he diseñado (como mi última idea que todavía tiene que ser impreso: "goma Blaster iPhone 5 caso" una pistola de goma en un caso de iPhone! Yo también he modelado una pistola de goma con un modo de broma (el tirador termina por disparar a sí mismo si se conecta un interruptor oculto!)) Por último, mostrar mi pasión por la impresión 3D, soy un ex ganador de la competición de impresión 3D de Gizmodo Reino Unido después de diseñar a un movimiento gimnasta realizando un backflip! (Hay un video en la página)
En conclusión, estoy seguro que este MakerBot Replicator 2 no se desperdicie en mí y se utilizará mucho!
Trata una entrada de concurso: votos por favor, si crees que este diseño es digno de ganar una impresora 3D (Makerbot Replicator 2), estaré muy agradecidos, gracias *
