Powerduino - 1$ Powerbank (3 / 6 paso)

Paso 3: Preparar el convertidor cuentan con

El ion de litio las baterías hav un voltaje de 4.2 en el estado de carga completa y 3.0v en condición descargada.

Así que tenemos que regular la salida con un 5V regulados como necesidad del teléfono 5 V para cargar.
Para proporcionar los 5V regulada DC salida que necesitamos un convertidor boost.

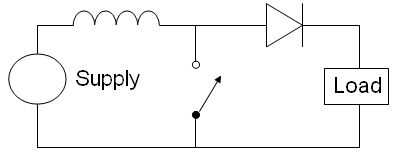

¿Qué es un convertidor?

Un convertidor es un convertidor de potencia DC a DC con una tensión de salida superior a su voltaje de entrada. Es una clase de fuente de alimentación conmutada (SMPS) con semiconductores por lo menos dos (un diodo y un transistor) y elemento de almacenamiento de energía por lo menos una, un condensador, inductor o los dos en combinación. Filtros de condensadores (a veces en combinación con inductores) se agregan normalmente a la salida del convertidor para reducir la ondulación del voltaje de salida.

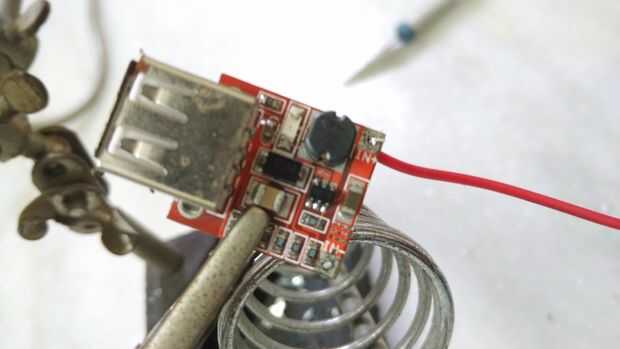

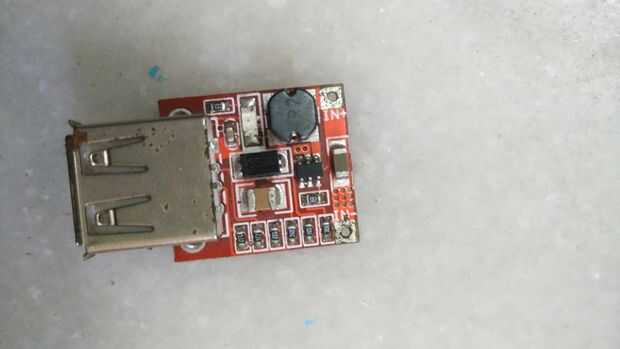

Convertidores Boost son fácilmente disponibles y baratos me he comprado un convertidor de jactan de 5V 1A.

NOTA:

Entrada de energía equivale a potencia

Voltaje x corriente de entrada de entrada = voltaje x corriente de salida

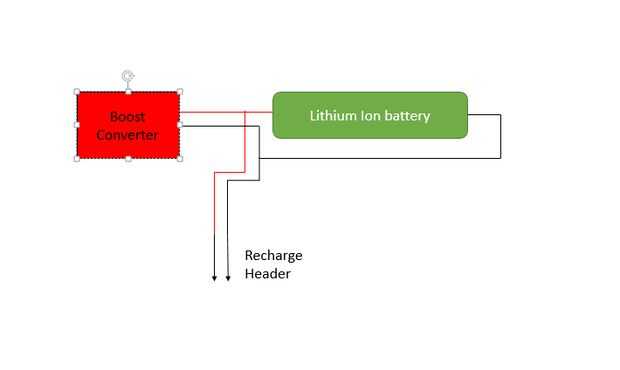

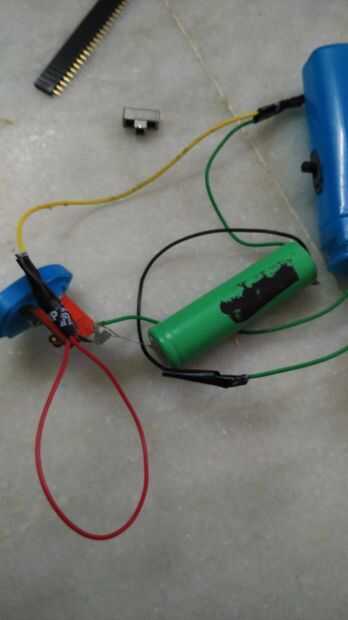

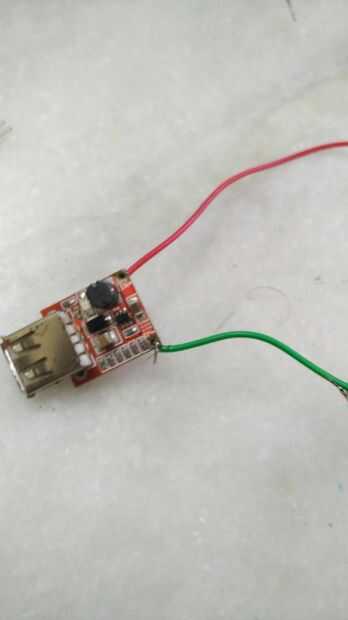

El convertidor tiene dos entrada a entrada + y entrada -

Tenga cuidado con la polaridad
