Power Glove edición 20 aniversario (13 / 19 paso)

Paso 13: Añadir conectores para el Sensor y los cables del botón

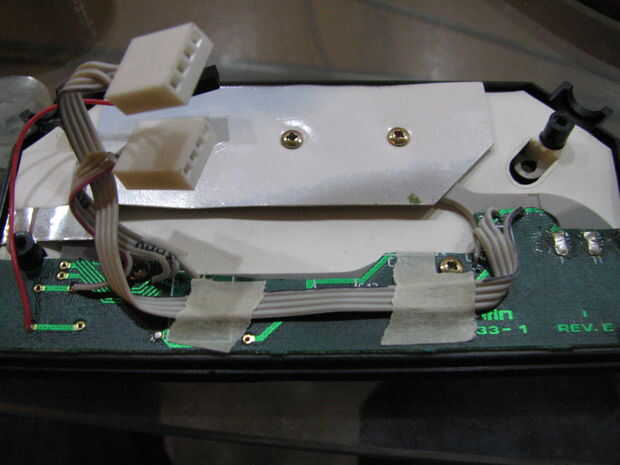

Corte los cables y los cables de cinta de la Junta de Control Pad tamaño ahora. Usted debe ser capaz de obtener una idea decente de cuánto tiempo tienen que ser ahora. Consulte las fotos si es necesario. No hacer demasiado largo o el interior de la vivienda va a terminar lleno de gente. No hacerlos demasiado corto o vas a tener que cortar nuevos!

No corte los cables desde el paquete principal Palma muñeca cualquier menor que ya están.

Inserte los cables para cada uno de los encabezados de conectores Berg tamaño adecuado utilizando una herramienta de la encrespadura y (opcionalmente) de la soldadura. Mina agrupar como sigue (ver también las fotos):

Lado 1 (Control Pad):
TOMA DE TIERRA
Arriba, abajo, izquierda, derecha
B, A, Start, Select

Lado 2 (conjunto de cables principal Palma-muñeca):
Negro, [espacio], rojo, azul lt.
DK. azul, verde, amarillo
Melocotón, blanco
