Posterior un caballo Retro (4 / 8 paso)

Paso 4: ejes de balancín

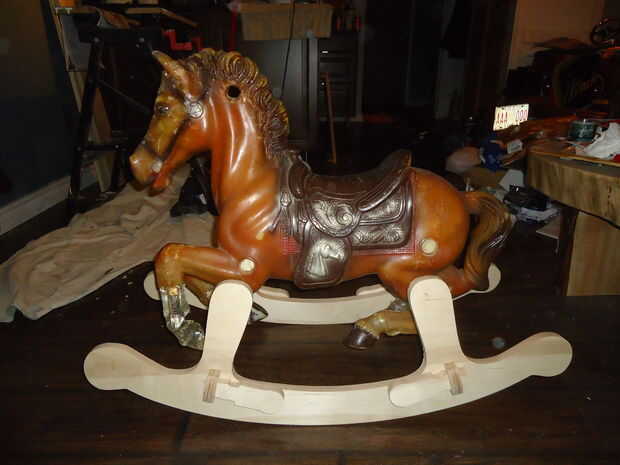

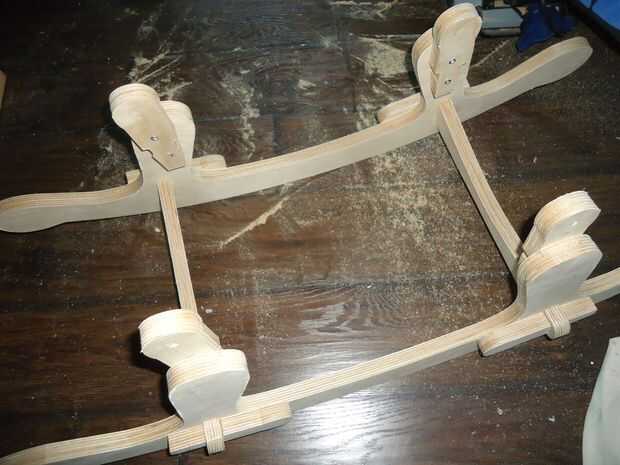

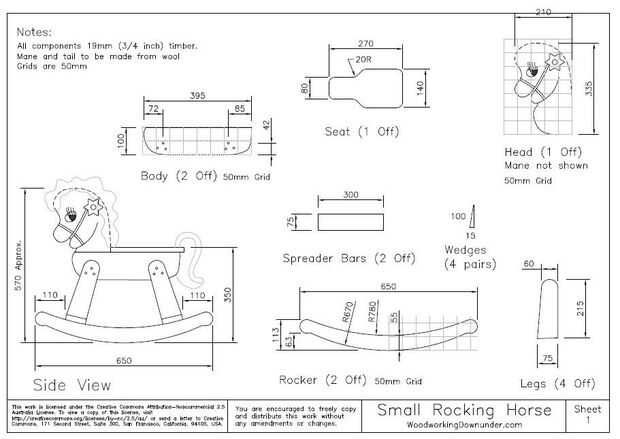

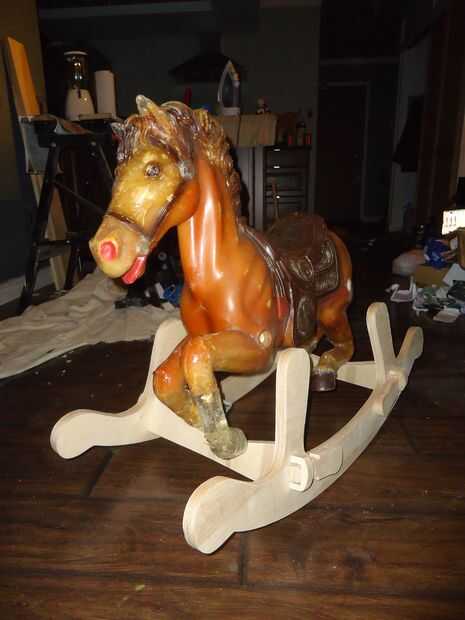

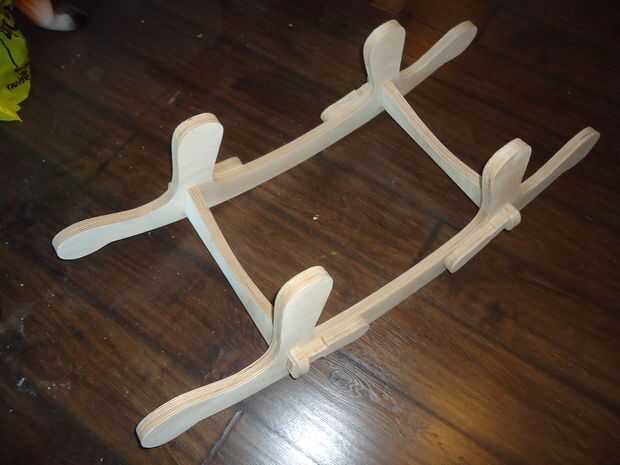

Con mi falta de herramientas de carpintería y la necesidad de precisión en la construcción de los ejes de balancín que decidí utilizar Ponoko.com y tenerlos CNC corte de una hoja de 2 x 4' - 3/4 de pulgada de abedul. Esto es más costoso que lo que a ti mismo, pero las partes sería exactamente el tamaño. He buscado en línea planes de eje de balancín y encontrado los planes que se muestra en la segunda imagen. Yo utilizó esto como una guía para mi diseño sobre todo de la longitud y la curva. Ya les metía corte ordenador decidí usar un eje de balancín de una sola pieza y montantes. Utilizo un ángulo travesaño para crear el ángulo de las piernas por lo que sería tener una base muy estable.

(Otra opción que consideré fue usar los ejes de balancín de una vieja silla mecedora o planeador para que sería una pieza totalmente reciclada pero no fui capaz de encontrar una silla de donar o el tamaño correcto...)

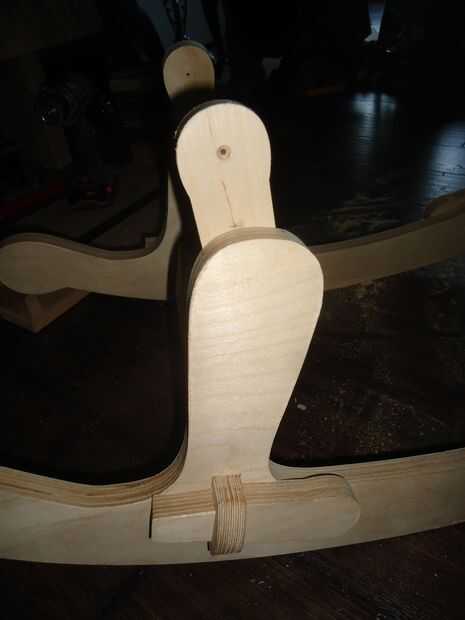

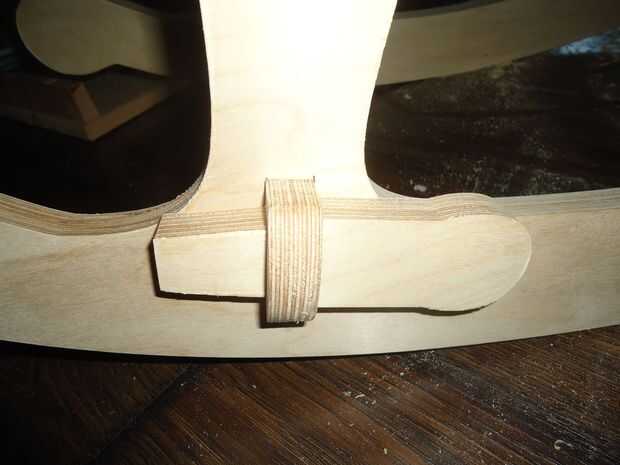

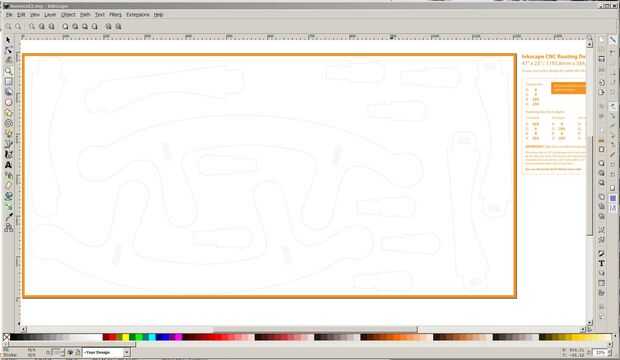

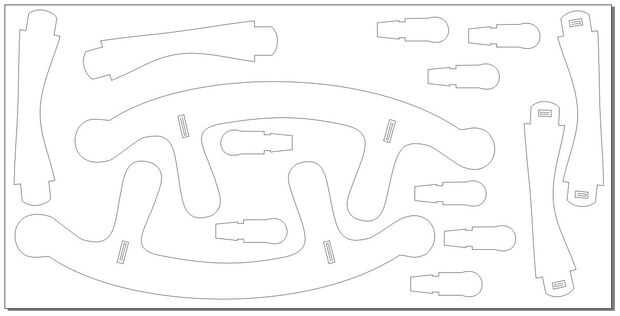

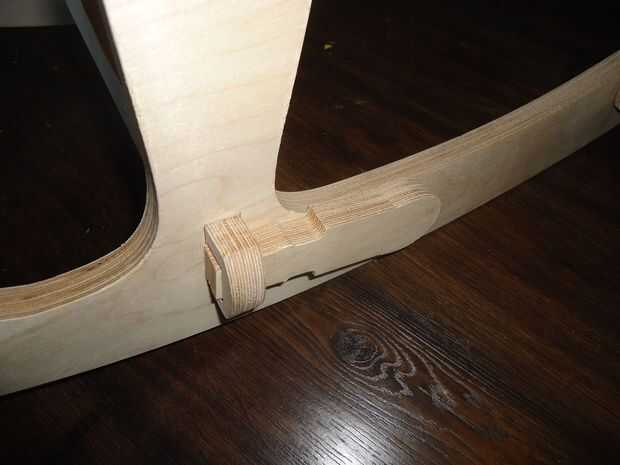

Mi pensamiento era que el ajuste tan apretado que no necesitaría utilizar los tornillos excepto para enganchar el caballo a la base. Tenía "las llaves" corte que martillado en los miembros cruzados que pasaban por el eje de balancín para sostenerlos firmemente. Sucede que mi pensamiento no dio vuelta a la realidad. Cuando medí la altura de la base no tuvo en cuenta las piernas estando colocadas sobre los travesaños en el cálculo de la altura de las contrahuellas. Cuando me seco el conjunto que necesitaba unas 3 pulgadas más que las piernas claro a los miembros de la cruzados. :-(  Por suerte para mí ya que esta era la primera vez usando CNC corte madera tuve algunas piezas extras a disposición con el espacio adicional en la hoja de madera contrachapada (ver dibujo).

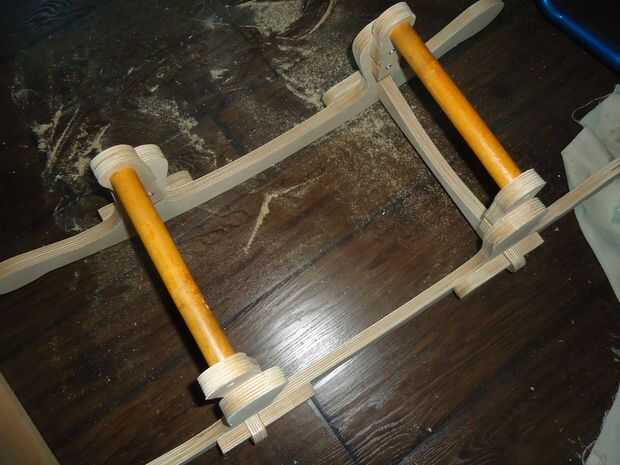

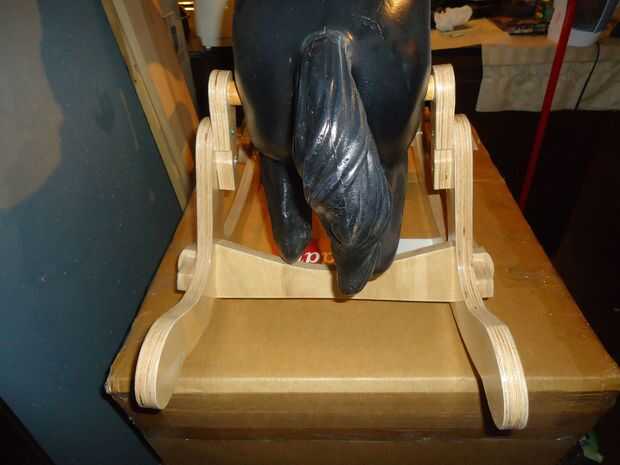

Usé las extras 4 "llaves" y atornillado a la parte superior de las canalizaciones verticales para añadir la altura requerida adicional. Éstos entonces eran agujeros y clavijas de la madera (que originalmente enganchado a los muelles) fueron cortadas para caber.
