Paso 3: Desoldar y soldar

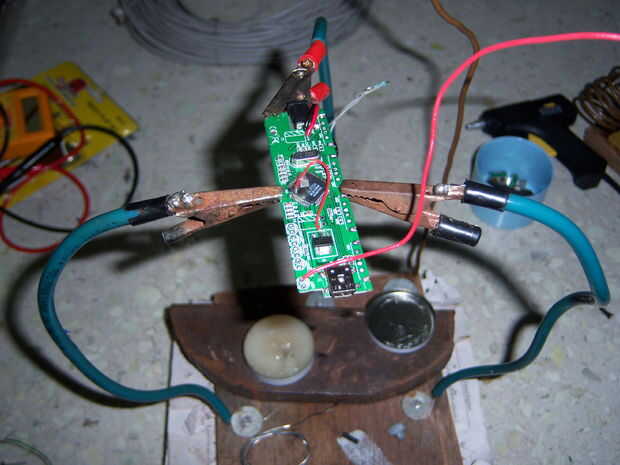

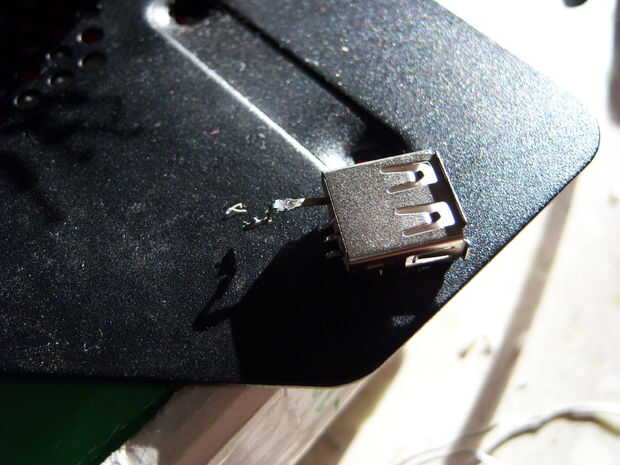

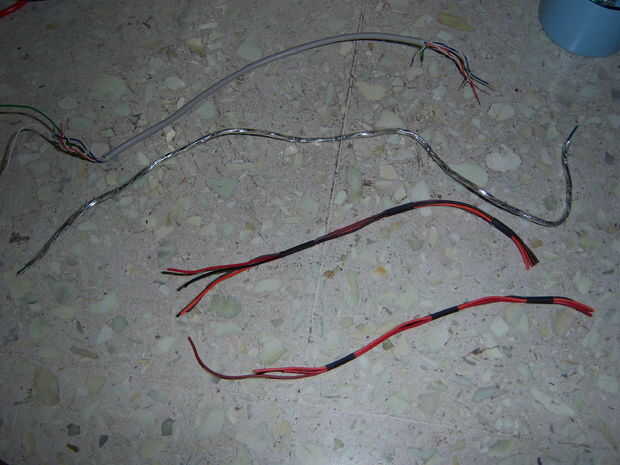

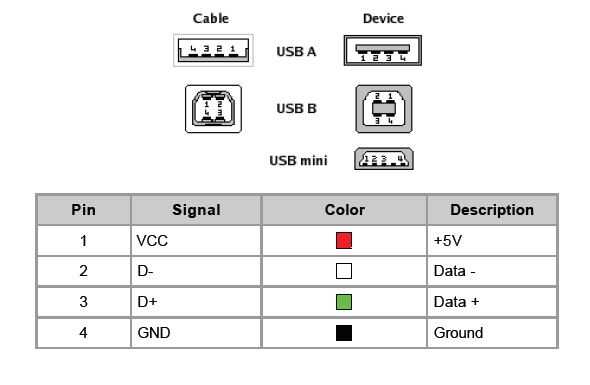

Quite todos los puertos USB circuito del hub y guárdela para usarla más adelante, tenga cuidado al desoldar los puertos ya que hay una posibilidad de romper los conectores finos en el puerto. También se soldar todos los LEDs del circuito. Según donde va a arreglar, medir la longitud (haga seguro que deja algún extra ya que la soldadura de los puertos cuando el alambre es a través del orificio para mejor comprensión, ver cuadro # 5) y cortar cables para todos los USBs y LEDs de indicación. También cortar los alambres para el DC jack y cubo LED de alimentación.
Nota: como se mencionó anteriormente, si tienes dificultades para desoldar los puertos USB del circuito del cubo entonces hacer un cable de extensión usando un puerto USB hembra y macho puerto USB. Primero la soldadura de los cables de medida para el USB macho y conectar al hub, luego llevar el cable por el orificio deseado y soldar el otro extremo con puerto USB hembra.
De soldadura

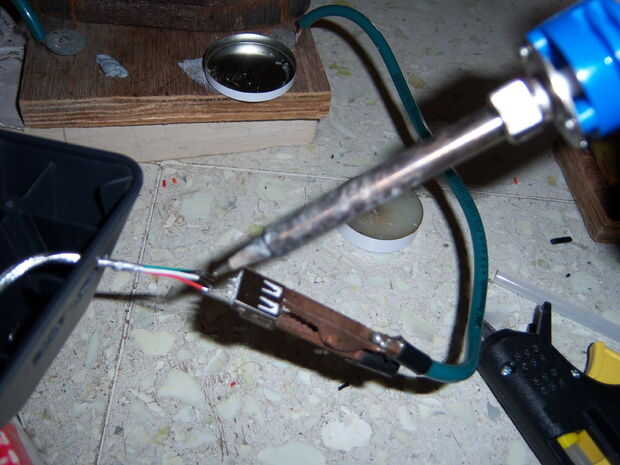

Ahora soldar todo el centro los cables al circuito en su respectivo lugar e indicación LED. Ahora traemos los cables hub a través de sus respectivos agujeros y soldadura con los puertos USB Asegúrese de que los cables se sueldan en su lugar apropiado. (Nota: los cables con el conector correcto de la soldadura, en esto sólo estamos ampliando la conexión del circuito al puerto por lo que no debería ser ningún problema, en caso de duda aclarar con alguien o me lo contrario la soldadura de los cables uno por uno).

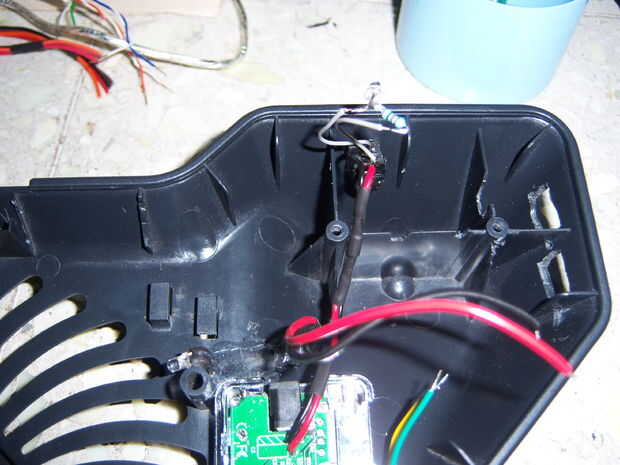

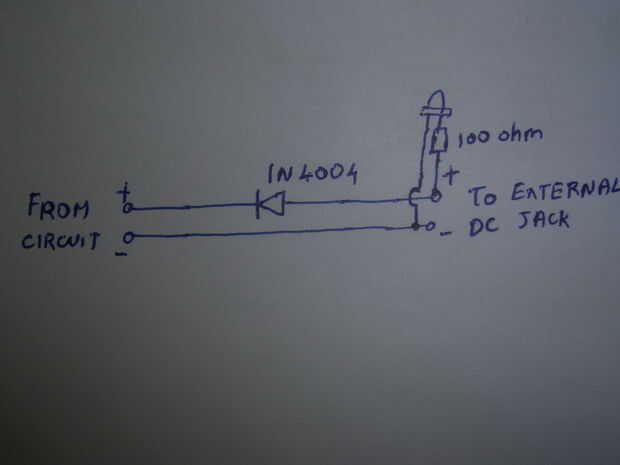

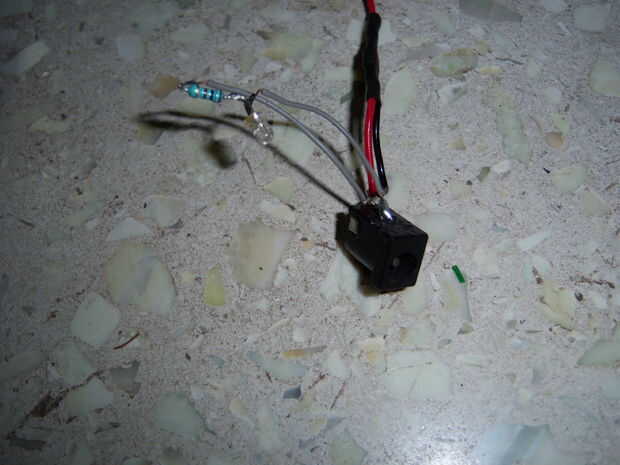

En orden del DC jack power LED a no trabajo mientras que el cubo es alimentado por el USB tenemos que poner un diodo en serie como se muestra en el diagrama de la soldadura también la indicación de LED para exterior DC jack con el resistor de 100 ohm. Luego de la soldadura la configuración entera a la tarjeta de circuitos.

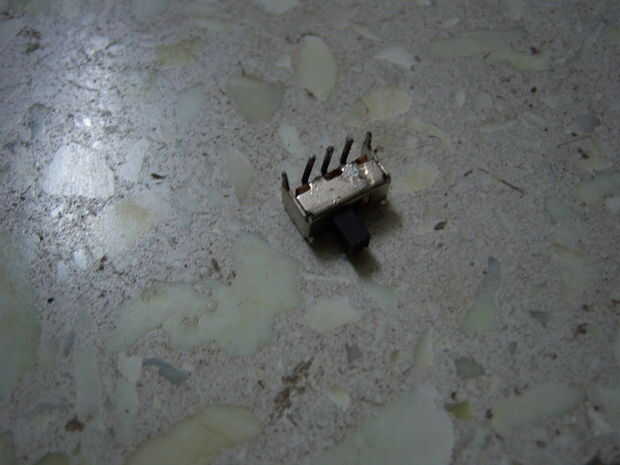

Ahora medir la longitud del cable del ventilador de refrigeración y corte para que puedan alcanzar uno de los puertos o la placa de circuito donde está el puerto USB. Por alguna razón que no funciona el ventilador cuando el cable rojo se da energía positiva y el negro la energía negativa pero funciona cuando rojo cable al cable negativo y negro positivo Asegúrese de que funciona antes de soldar y también conectar el interruptor
Nota : si han cortado los agujeros según lo que he mencionado antes de debe soldar los puertos después de llevar los cables por los agujeros si no tienes a la soldadura y soldar otra vez o simplemente el cubo entero dentro de la cual dará acabado diferente. También puede utilizar otros USBs según sus necesidades pero asegúrese de que usted suelde el cable correcto.
Lo siento... Lamentablemente me olvidé de tomar la foto la soldadura y las soldaduras fotos.
Descargo de responsabilidad: no asume ninguna responsabilidad si algo sale mal por conexiones equivocadas.
