Paso 2: Construir el circuito

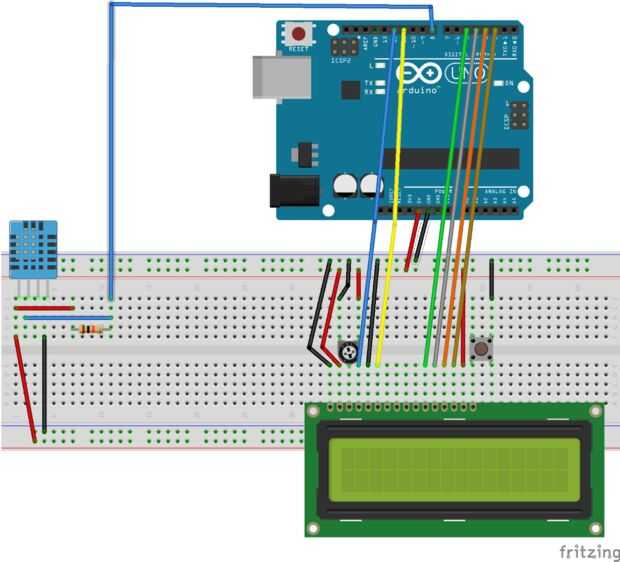

Ahora es tiempo de conectar todos los cables a los dispositivos. Por favor, consulte el esquema de Fritzing (nota no tengo cables de jumper entre los carriles de dos energías en el protoboard. necesitará Si utilizas ambos):
La pantalla que utilizo fue recuperada de un antiguo panel anunciador de alarma de incendio. Pines 15 y 16 se encuentran antes de Pin 1 y en vez de 16 Pin es Gnd, es realmente 5v y 15 Pin es GND. Doble Compruebe su propia exhibición y asegúrese sus pernos correctos. Como la pantalla de mi es más probable a diferencia de casi todos los demás, he hecho el Fritzing esquemática con la indicación "estándar" en vez de mi exacta pinout pinout.
Uno
GND -> carril negativo en protoboard
5V--> carril positivo en protoboard

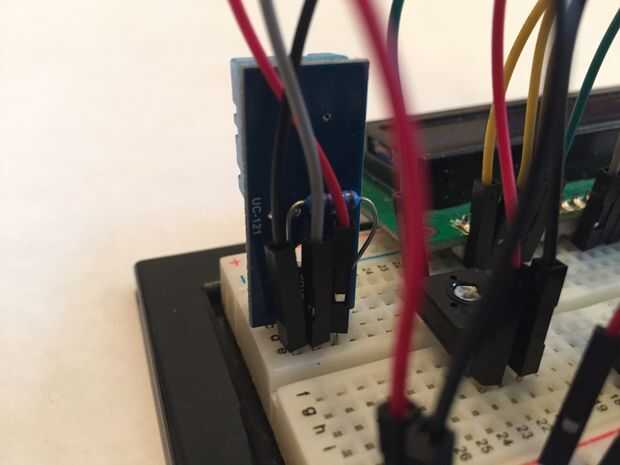

DTH11
Pin 1--> 5v y la resistencia de ohmio 10 k
PIN2--> Arduino Pin8 y la resistencia de ohmio 10 k
PIN3--> sin conexión
Pin4--> Gnd
Pantalla de LCD 16 x 2
Pin 1--> Gnd
PIN2--> 5v

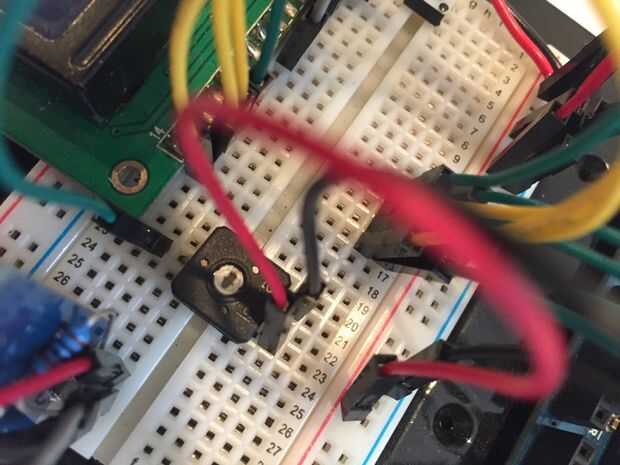

PIN3--> 10 k ohmios potenciómetro limpiador pin (medio perno. los otros dos pasadores en el bote van a 5v y Gnd)
Pin4--> Arduino Pin12
Pin5--> Gnd
Pin6--> Arduino Pin11
Pin7--> sin conexión
Pin8--> sin conexión
Pin9--> sin conexión
Pin10--> sin conexión
Pin11--> Arduino Pin5
Pin12--> Arduino Pin4
Pin13--> Arduino Pin3
Pin14--> Arduino Pin2
Pin15--> 5v
Pin16--> botón táctil (el otro lado del botón tachuela va a Gnd)
