Portátil alimentación Mini ajustable (3 / 5 paso)

Paso 3: construir

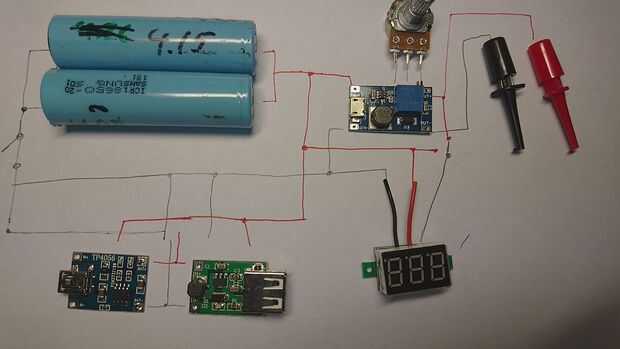

Así que el siguiente paso es conectar el cargador de baterías placas "bat-batería - y"bat + batería +.. .kind obvio conozco:-). Ahora añadimos un interruptor al polo negativo de la batería.

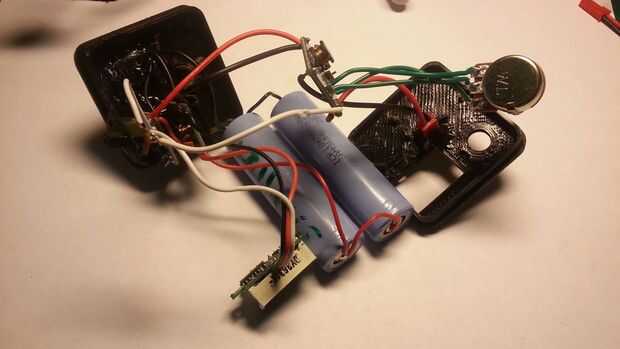

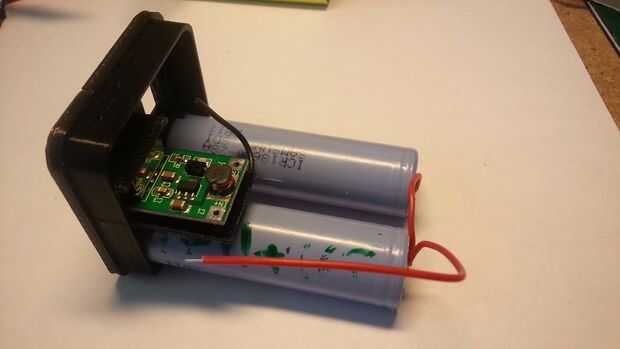

Después de conectamos a la placa principal que es el convertidor 3-30V. Esto está conectada; entrada de más a menos positivo y entrada de la batería a la energía del interruptor. También Conecte el convertidor de usb de 5V en paralelo con la placa de refuerzo 3-30V. Ahora conecte la salida de la Junta de impulso a una conexión de salida adecuada. Usé conectores JST, que manera puedo hacer a diferentes tipos de conectores que son fáciles de enchufe en y hacia fuera.

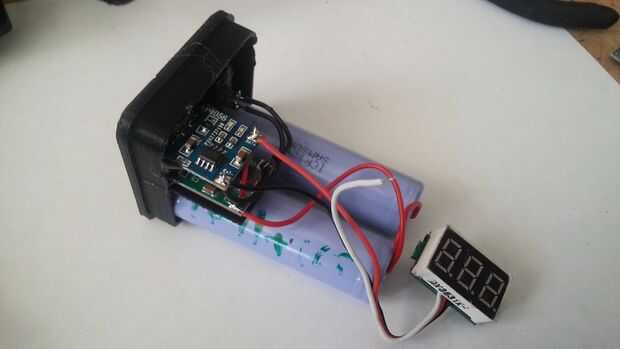

Ahora Conecte el medidor de voltaje a la línea negativa (después el interruptor de encendido) y el positivo al pin central del segundo interruptor. Y los pines para la salida positiva de la batería y la salida positiva de plomo. Esta configuración de la conexión te dará la posibilidad de comprobar el estado de la batería por el interruptor.

¡ Consejo! Utilice un interruptor elástico aquí que vuelve a su posición predeterminada cuando se libera por lo que no deja accidentalmente en el lado de verificación de batería pensando que su mPSU es salida de 3.7V mientras que de hecho se podría definir en algo totalmente diferente.
