Portátil 12 voltios 17 Watt generador de viento con enrollador automático (2 / 5 paso)

Paso 2: Simple enrollador de dispositivo para el generador eólico:

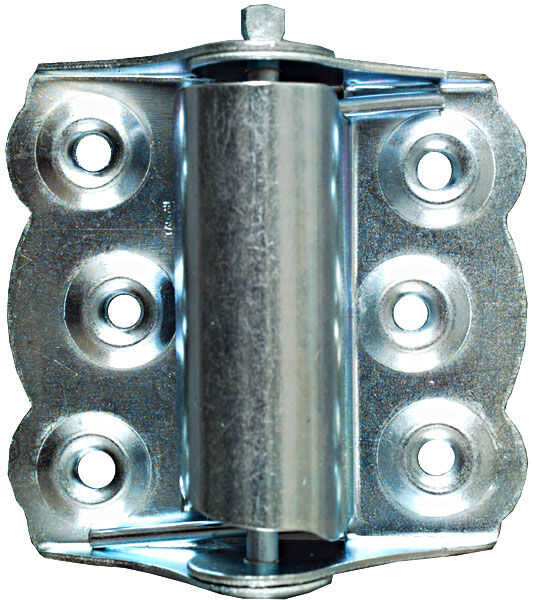

Después de una serie de pruebas con las aspas Air-X superficie de sustentación, se montaron el generador a una bisagra de resorte marca nacional (modelo # 736 N190 V122), para servir como un dispositivo pivotante. Con el peso del generador demasiado pesado para actuar como un dispositivo enrollador vertical, la bisagra de resorte ligero trabajó bastante bien como un dispositivo enrollador de lado.

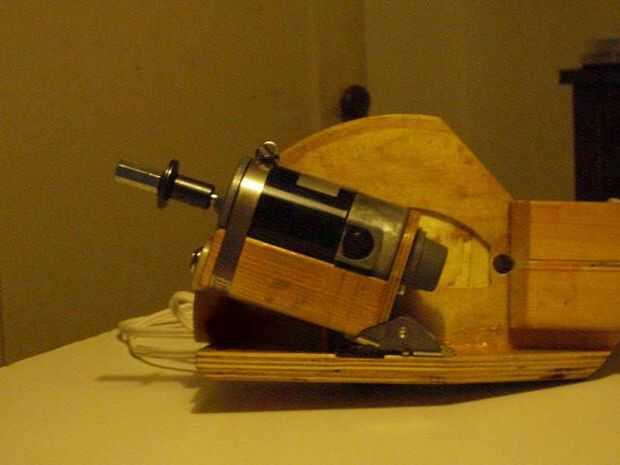

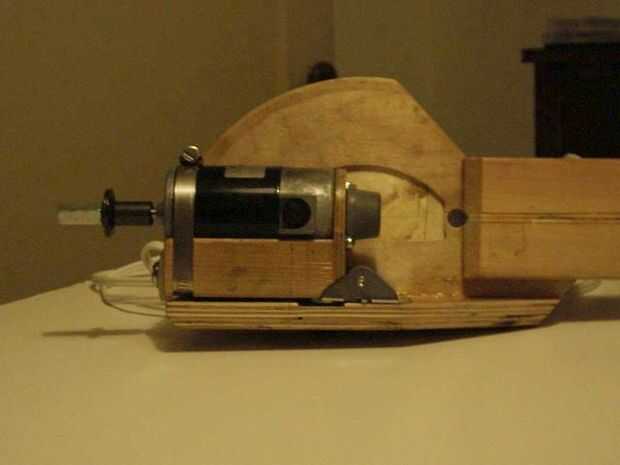

El generador fue montado en un bloque de madera barnizada, con el eje del generador en offset 1-5/8" desde el eje o punto de pivote de la bisagra. El desplazamiento de 1-5/8" proporciona el apalancamiento necesario para enrrollador para engranar correctamente cuando la velocidad del viento alcanza 9-10 km/h (= 4.0 - 4.5 m/s). Una velocidad del viento de 9-10 mph crea una presión de alrededor de 2 libras en las cuchillas de giro, iniciar el proceso de enrollar y manteniendo la salida de voltaje de C.C. del generador, en un nivel manejable.

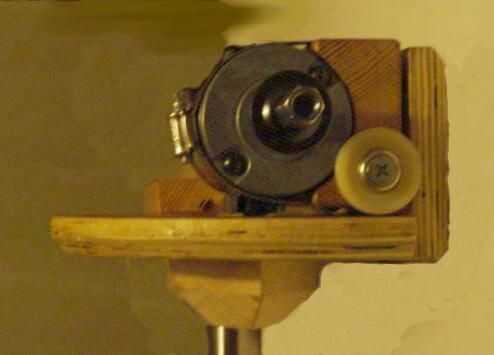

Una rueda dura nylon 1-1/2" diámetro también fue montado (con un reaprendizaje grande, largo, como el árbol) para apoyar el 5" oscilación del generador furling. Un tope de goma también fue agregada a la parte trasera del generador para proporcionar una suave parada a 90 grados al viento.

Algún tipo de dispositivo pivotante es necesario, utiliza cuchillas de aire X, ya que son muy capaces de velocidades de más de 2.000 rpm y a ese ritmo, requieren un generador con un eje más grueso y también requiere un concentrador de aire-X OEM diecast. Mi simple eje ABS (y el eje del generador de pequeños de 5/16 de pulgada de diámetro) sólo es adecuado para velocidades de hasta alrededor de 750 rpm. Además, enrollador automático elimina el generador más alto rpm causantes del prematuro desgaste en los cojinetes de relativo pequeño generador, para no hablar de la posibilidad de quemar el regulador electrónico de carga, con un límite de tensión superior, así como la tensión sobre el mástil portátil ligero generalmente nominal y aparejo.

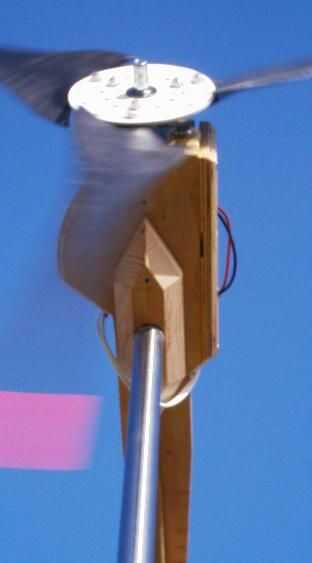

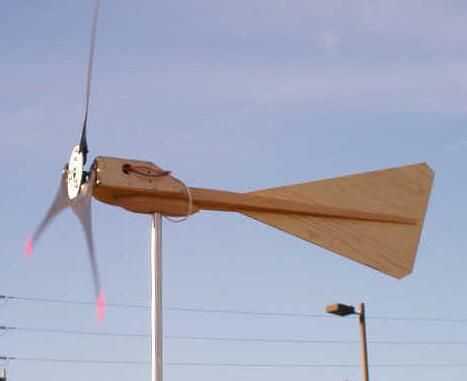

Aquí están los resultados del generador, con tres aspas Air-X y el dispositivo pivotante (pero antes de que se añadió la nariz parabólica) bajo condiciones de viento real (antes el enrollador automático entra en acción):

velocidad, generador gira a rpm 186, produciendo 5 Vcc, 0,15 Amps, 0,80 vatios del viento 3,0 mph (1.34 m/s).
velocidad, generador gira a rpm 269, produciendo 8 VDC, 0,31 amperios, vatios 2,50 del viento 3,8 millas por hora (1,70 m/s).
4,4 mph (1.97 m/s) velocidad, giros de generador a 325 rpm, produciendo 10 VDC, 0,42 amperios, vatios 4,20 del viento.
5,7 millas por hora (2,55 m/s) velocidad, giros de generador a 533 rpm, produciendo 15 VDC, 0,83 amperios, 12,5 vatios del viento.
6,0 km/h (2.68 m/s) velocidad, generador gira a rpm 553, produciendo 16 VDC, 0,87 amperios, vatios 13,9 del viento.
velocidad, generador gira a rpm 573, produciendo 17 VDC, 0,90 amperios, vatios 15,3 del viento 6,8 mph (3.04 m/s).
9,0 millas por hora (4,02 m/s) velocidad, generador gira a rpm 634, produciendo 20 VDC, 1,02 Amps, 20,4 vatios del viento.

El generador eólico maximiza hacia fuera en 24VDC, con el enrrollador pateando - no importa qué tan rápido sopla el viento, aunque repentinos ráfagas a veces generará ráfagas cortas de hasta 34VDC, antes de la cola bien orienta el generador eólico y permite el enrollador automático tomar efecto. El regulador electrónico de carga está clasificado hasta 25VCD (pero toma 34VDC ocasional estalla en zancada) y procesarlo en un seguro 14VDC - 16VDC para la batería de ácido plomo sellada.
