Portable Solar Powered toma de corriente (7 / 13 paso)

Paso 7: Alambre en serie, a continuación, alambre de la serie en paralelo

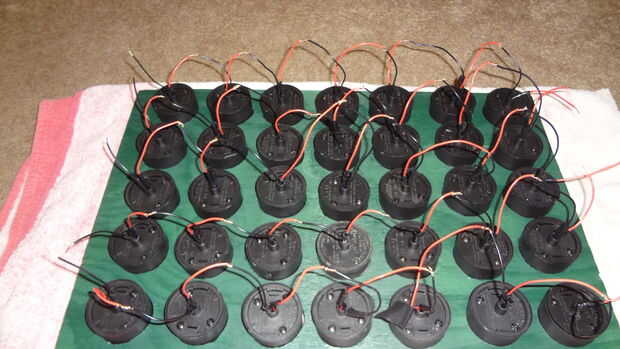

Colocar una toalla o algo suave y voltee su tapa los paneles hacia abajo y el cableado es para arriba.

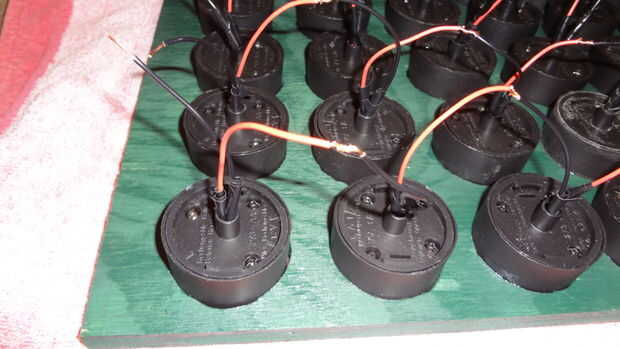

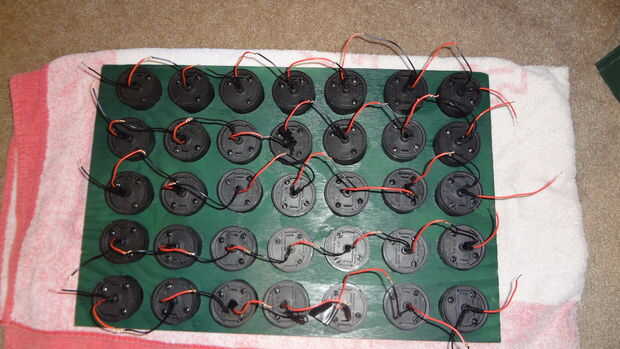

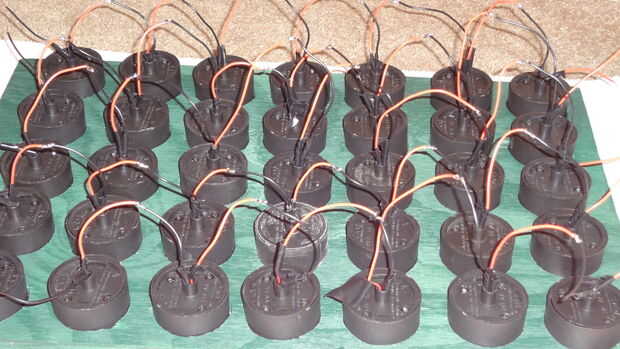

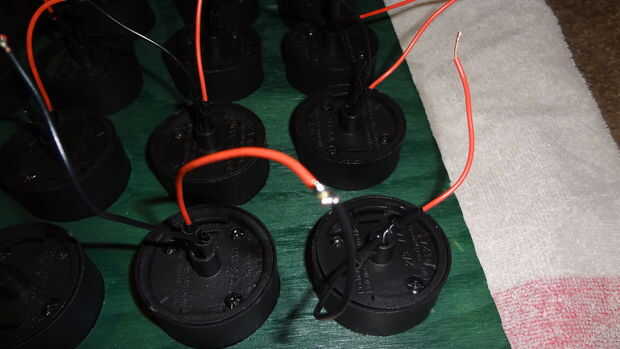

Tenía mis grupos en cinco filas de siete y es cómo los alambré.  Tuve cinco series de siete (resultando entre 16-18 voltios por serie) que luego cableado en paralelo.  (Yo con cable rojo a negro, rojo a negro, rojo con negro todo el camino.  Entonces conecté los extremos (un extremo era mi final rojo y uno era mi extremo negro) juntos y corrió para el controlador de carga.)

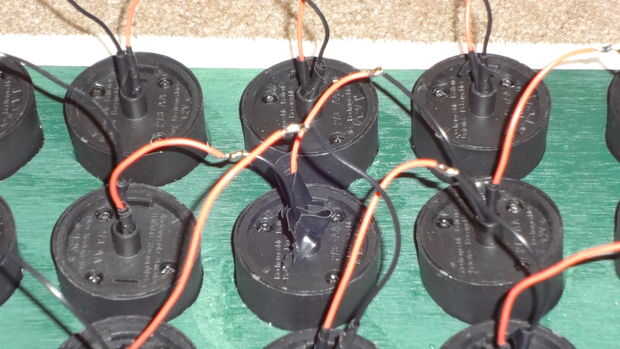

Usé cinta aislante para cubrir los puntos de soldadura pero encogimiento de calor hubiera sido más agradable, yo no quería comprar nada más para este proyecto, por lo que cinta es.
