Paso 2: Cableado de podómetro
Podómetros más utilizan el mismo diseño básico. Un brazo poco ponderado es sostenido por un resorte pequeño. Cuando el usuario camina, el movimiento de cadera y gravedad permite el brazo desplegable cerrar un contacto eléctrico.

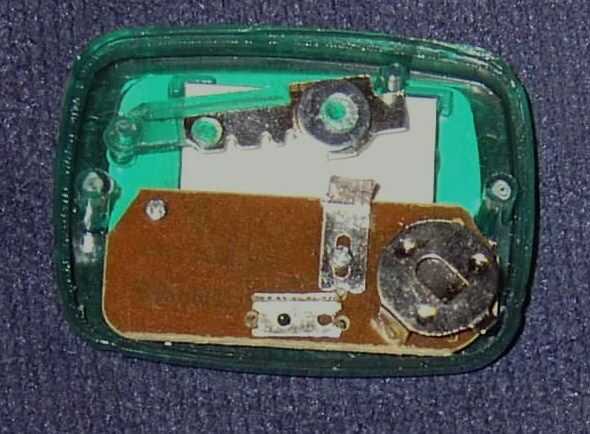

Vea la primera foto de podómetro verde.
ADVERTENCIA: Al abrir el podómetro, ten mucho cuidado ya que generalmente existe un pequeño manantial que puede desprenderse y perderse. Eso es lo que sucedió a este. En este caso, la primavera fue de la placa de metal inferior en el brazo de metal. La primavera fue parte del circuito eléctrico que conecta la placa inferior en el brazo.
Cuando los pasos del usuario, gravedad las fuerzas el brazo metálico hacia abajo para que toque la placa metálica superior y shorts eléctricamente las dos placas de metal juntos.
Procedimiento:
Tomar la tapa del podómetro. Pueden utilizar tornillos o mina abrió con un toque de una moneda.
Encienda con cuidado el podómetro.
Tomar tu DMM, ponerlo a VCC.

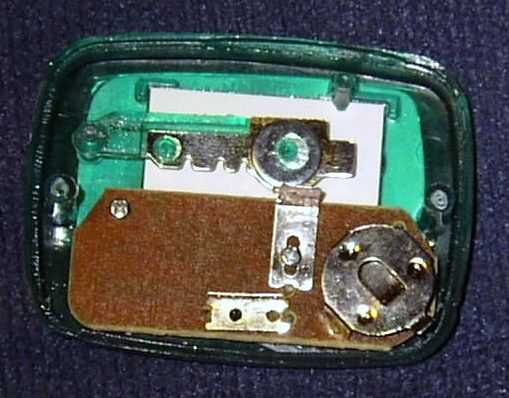

Coloque el cable negro negativo en la placa de metal inferior, colocar el cable rojo positivo sobre la placa metálica superior.
Medir la tensión, probablemente leerá unos 1,2 VDC
Si mide - 1.2VDC luego cambiar los dos cables.
Si quieres y son diestros, manteniendo las puntas de prueba en el podómetro, mover el brazo hacia abajo para que él toque la placa superior. La tensión debe leer sobre 0 VDC.

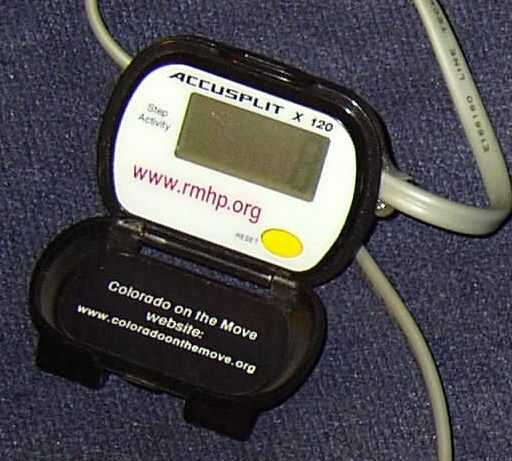

Podómetro de negro:

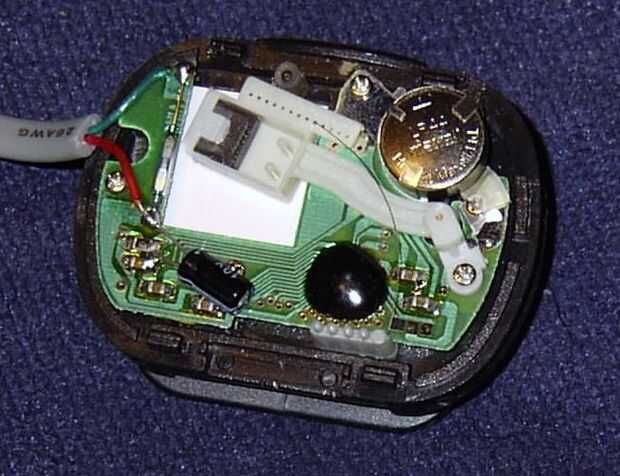

Para el podómetro que utiliza, el diseño es un poco diferente. Vea la foto. El brazo es de plástico y tiene un pequeño imán. Usted debe ser capaz de ver la primavera poco curvada sosteniendo el brazo. A la derecha es un pequeño tubo de cristal con dos conductores en él. Esto se llama un interruptor de láminas. Cuando el imán viene cerca de él, los dos cables dentro están cortocircuitados juntas por lo que los resultados son los mismos que el podómetro verde.
Para el electrónicamente inclinado, el pequeño cilindro negro debajo y a la derecha del interruptor reed es un condensador. (Supongo) es un componente de hardware debounce.

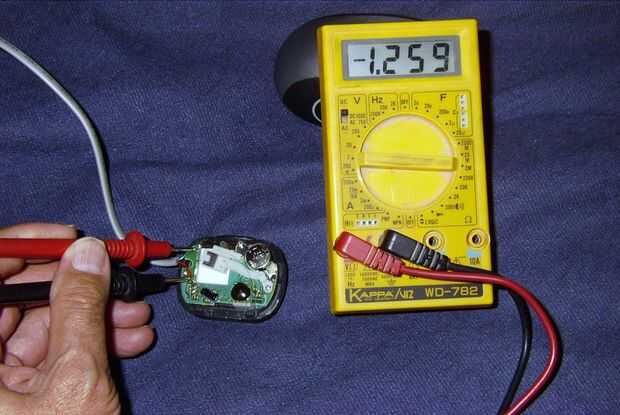

El procedimiento es el mismo pero mida el voltaje en el interruptor de láminas. En este caso cuando tenía el cable negro en la parte inferior, Lee - 1.2Vdc. Ver foto, así que tuve que cambiar los plomos con el negro en la parte superior.
Procedimiento seguido:
Corte una longitud de cable de dos hilos, mina hice unos tres pies de largo. He utilizado un cable de teléfono antiguo. Este tenía dos cables, la mayoría tienen cuatro. Soldar el cable a tierra, generalmente negro o en mi caso, era verde a donde conducen la negativa del DMM. En mi caso, fue la parte superior del interruptor reed. Conecte el otro cable (rojo) a donde estaba el cable rojo de DMM, en este caso cambiar la parte inferior de la caña.
