Paso 1: Crear los disipadores de calor

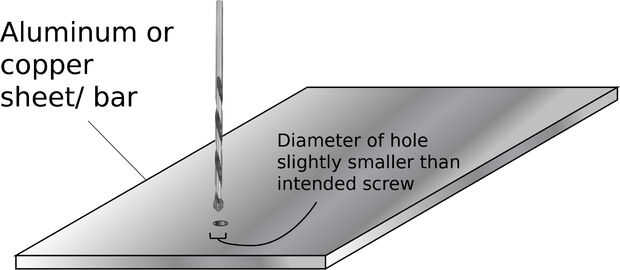

Si usted está necesitando un disipador de calor para la Q2, puede que necesite hacer un agujero en ese disipador de calor para poder ejecutar un tornillo a través del agujero grande en cuerpo de MOSFET. No hay necesidad para un tornillo exacto como el tornillo es capaz de encajar en el orificio MOSFET, la cabeza del tornillo es más grande (sólo un poco) que este orificio y el diámetro del orificio se crea en el calor fregadero no es mucho menor que el diámetro del cilindro del tornillo. Generalmente, si utiliza una broca cuyo diámetro es cerca pero ligeramente más pequeño que el diámetro del cilindro del tornillo, usted no tendrá ninguna dificultad para colocar lo MOSFET para el disipador de calor. Las roscas de tornillos de acero de la mayoría son más de lo suficientemente fuertes como para cortar en un disipador de calor (siempre que sea de aluminio o cobre) y lo "crea" la rosca necesaria. De perforación en aluminio debe hacerse con unas gotas de aceite de máquina muy fina en la punta de la broca (como 3-en-uno o un aceite de máquina de coser) y el taladro se presiona hacia abajo con ligera presión firme en alrededor de 600 rpm y 115 pulg-lbs de torque (este taladro Black & Decker o algo similar funcionará bien). Tenga cuidado: se trata de un agujero muy pequeño, poco profundo y la broca muy delgada se puede romper si se aplica demasiada presión a él por mucho tiempo!
Fíjese bien: el "cuerpo" de Q2 está eléctricamente conectado al pin de "fuente" de Q2, si cualquier cosa en tu circuito toca este disipador de calor que no sea cuerpo de MOSFET, puede crear un cortocircuito eléctrico que podría volar tu LED. Considerar que cubre el lado del disipador de calor hacia los cables con una capa de cinta aislante para evitar que esto suceda, pero no cubra completamente el disipador de calor con más de esto que es necesario, ya que su propósito es mover el calor desde el MOSFET al aire circundante--cinta aislante es un aislante, no conductor de la energía térmica.
