Paso 4: Sostenedor de batería e interruptores
Aquí viene la parte más difícil.
Estamos reconstruyendo el portapilas a un componente inslidable super compacto (con los interruptores).

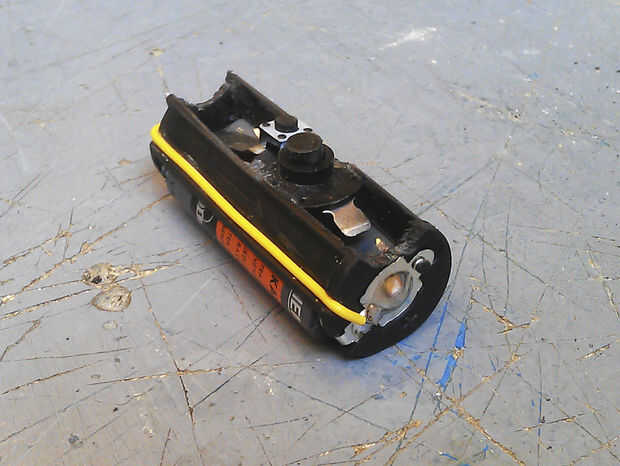

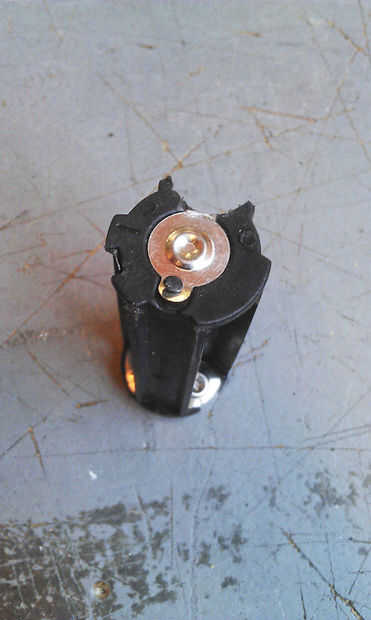

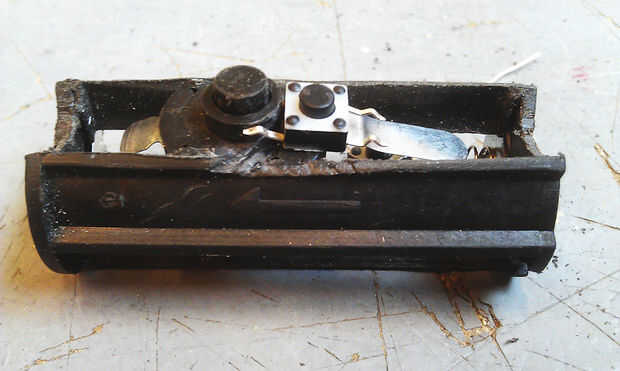

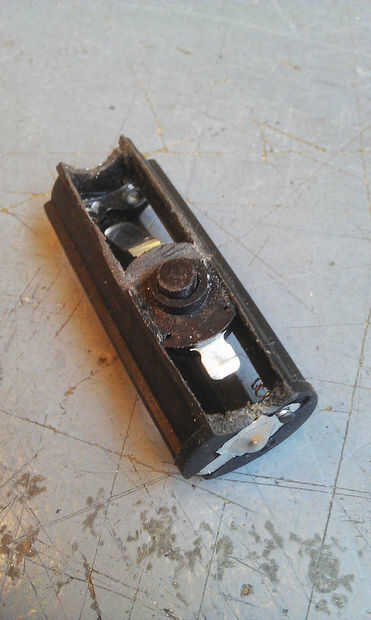

Primero tenemos que sacar todas la baterías en tomar un batteryholder lejos (más adelante para fijar los interruptores). Tomamos este soporte, eliminando el material plástico con un dispositivo de presentación. Llevar suficiente material hasta los ajustes de interruptor biestable en perfectamente (cuadro 2). El interruptor monoestable puede fijarse en la parte superior el interruptor biestable. Asegúrese de que los interruptores coincida con las posiciones de los orificios taladrados en el tubo.

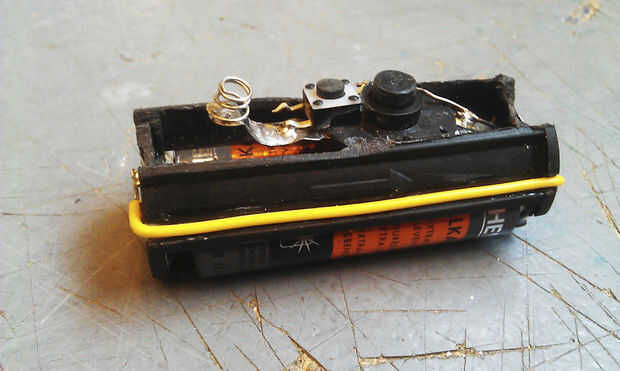

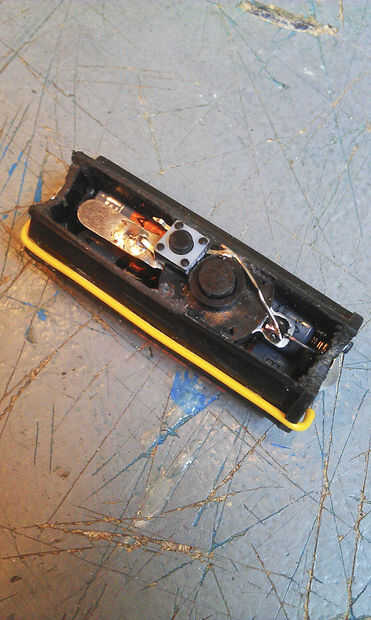

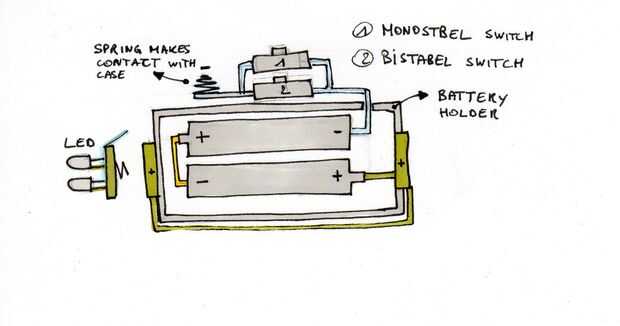

Después de colocar los interruptores, es básicamente justo tras el diagrama de cableado del cuadro. Tenemos que hacer contacto entre positivo y negativo del soporte de la batería (cable amarillo). También en contacto con los interruptores en el lado negativo de la batteryholder.

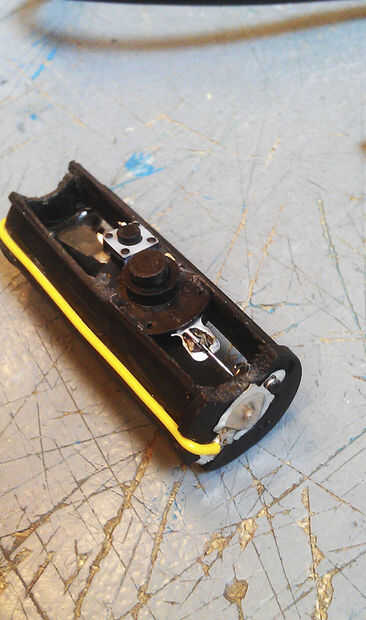

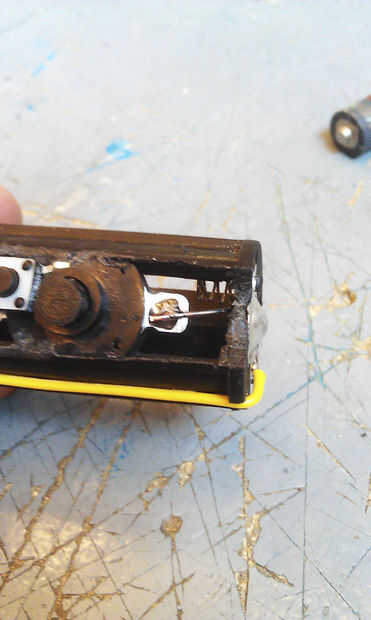

Después de ponerse en contacto con los interruptores, hemos soldado un resorte hasta el final de ellos, para hacer contacto con la caja. Doblamos un poco hasta la primavera para que el contacto está asegurado.
Es difícil explicar todo esto detallado electrónica, ya que cada luz de flash de que compra es diferente. La luz del flash que compramos es normalmente estándar. Pero si usted asegurarse de que el diagrama del cable esté correctamente conectado, normalmente el LED funcionará.
IMPORTANTE
Luz infrarroja no es visible por el ojo humano, o al menos muy mal. Al comprobar si están funcionando los leds IR, simplemente mirar a través de su teléfono con cámara y punto para el led. A continuación, puedes ver claramente si el IR led funciona o no. También si trabaja los leds de color, los leds de IR a trabajar para.

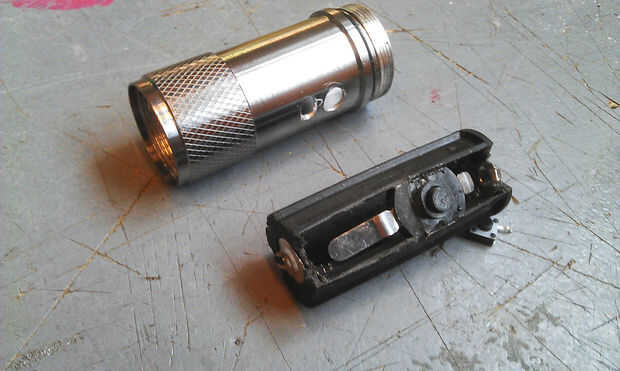

Cuando su equipo electrónico, sólo necesita volver a poner la batteryholder entera en el tubo. Ahora hay un problema: los interruptores están en la manera de deslizar correctamente en el tubo. Esto puede funcionar perfectamente si se empuje hacia abajo el interruptor grande y luego deslícela en el tubo. Asegúrese de que usted primero deslícela en el tubo junto a los orificios de los interruptores. Cuando es lo suficientemente profundo, simplemente gire la cosa y el interruptor hará clic por fuera del agujero.
Como ustedes saben, tenemos 2 lados de la luz. Primer lado de puede solucionarse simplemente girando sobre el hilo. Este es el lado donde usted reemplace las pilas si es necesario. El otro lado totalmente fijará con pegamento, por lo que no hay posibilidad de darle abrir ya.
Para fijar el otro lado yo simplemente sujeta lo en el tubo con pegamento de dos componentes entre él.
