Paso 3: cableado

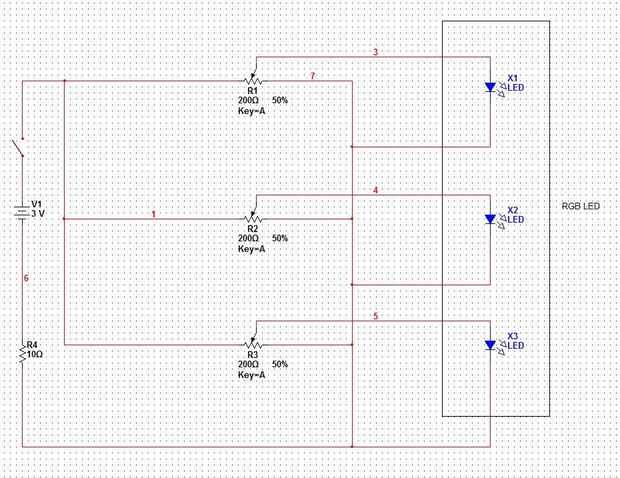

El esquema es inferior, y puede ser por cable punto a punto con ningún PCB requerido. El pin central (la armadura) de cada maceta está conectado al LED + de cada uno, y los otros dos pasadores en la olla se conectan al + y - de la batería, respetuosamente. -Cátodo pata del LED va a tierra.

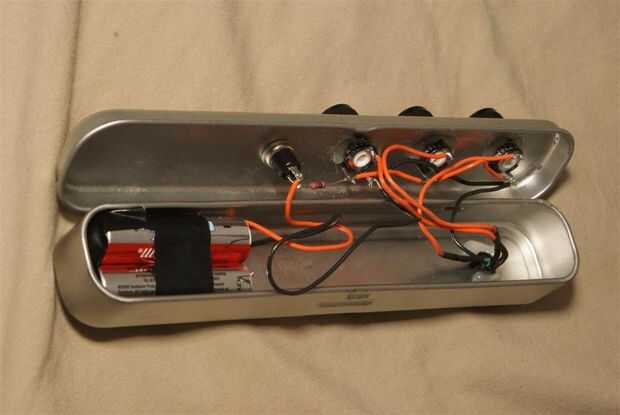

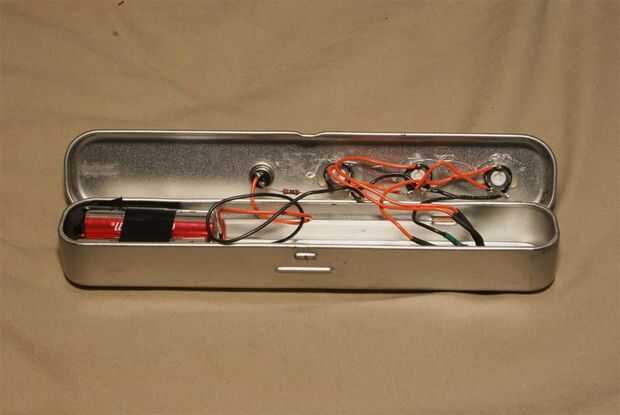

Ahora, no tenía un portapilas que cabrían dentro de mi recinto, por lo que sólo conecté los cables directamente a las baterías, cableado en serie. Planea tener espacio para un sostenedor de batería del AA, que hará la vida mucho más simple para usted.
El botón está conectado entre el terminal de la batería y los tres potenciómetros, para asegurarse de que allí no es ninguna electricidad disponible en cualquier lugar en el circuito cuando no se presiona el botón +.
