Plato DIY con preamplificador amplificador y buffer en caja de madera (4 / 7 paso)

Paso 4: El preamplificador y nixie en 4

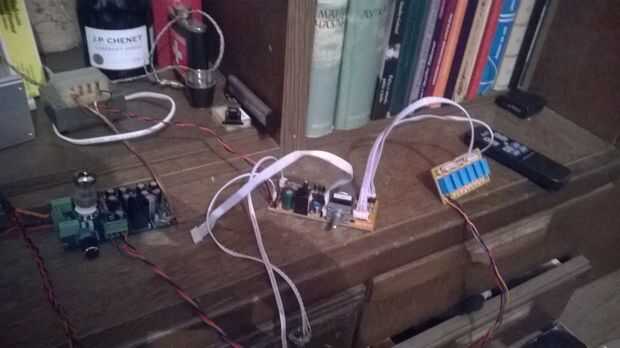

Otro mes de espera y preamplificador estaba aquí.

Preamplificador de vino ya montado.

Tiene 4 entradas estéreo, control remoto, potenciómetro de volumen motorizado y salida de indicadores led que muestran qué canal está activo.

No conseguí toda la documentación en paquete por lo que recurrí a la web para encontrar manual de reparacion para él. Después de un tiempo encontré este enlace y alguna foto con las instrucciones en Italiano. En combinación entendí cómo hacer que deje de girar volumen y cada vez que cambio de canal.

EN-4

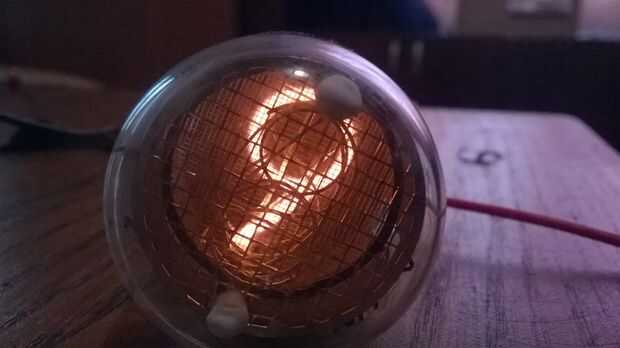

Quise utilizar el indicador que muestra qué canal está activa pero a fuerza quiere cualquier LED en mi caso de steampunk. Así que después de algunas investigaciones más encontré tubo del indicador ruso en 4 que va bien con mi diseño.

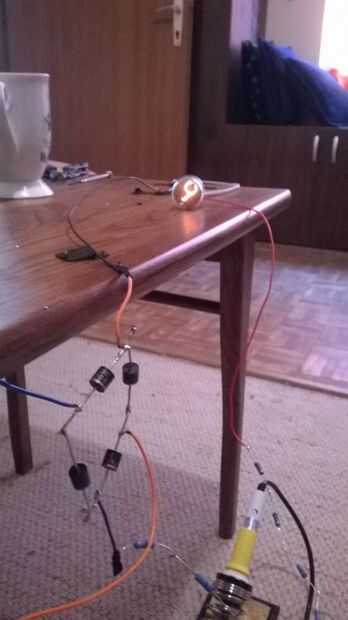

Corriendo el tubo me escuchas al principio pero luego me di cuenta que solo me falta darle 180v para el ánodo y el cátodo del número que desea mostrar. Hice la potencia de la fuente con un rectificador directamente en 220VAC y 10Kohm 8 resistores en serie. Ocho de ellos utilicé porque quería dividir la caída de voltaje a través de múltiples resistencias para evitar el calentamiento.

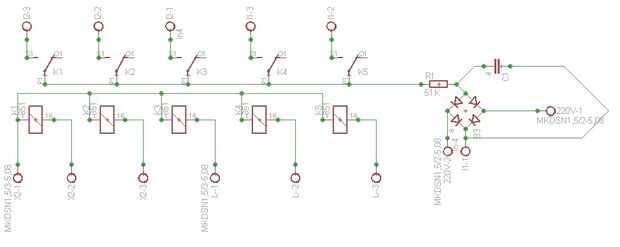

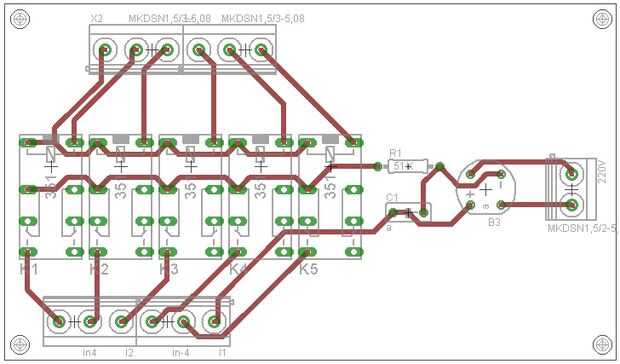

Entonces hice un proyecto en águila para relés de 5v que dejaría en el otro lado 180v en el tubo de la leña. Se adjunta proyecto.

No administrar poner relés con salida para LED así que aproveché del preamplificación de poder le dio a su relé de señal 5v.
