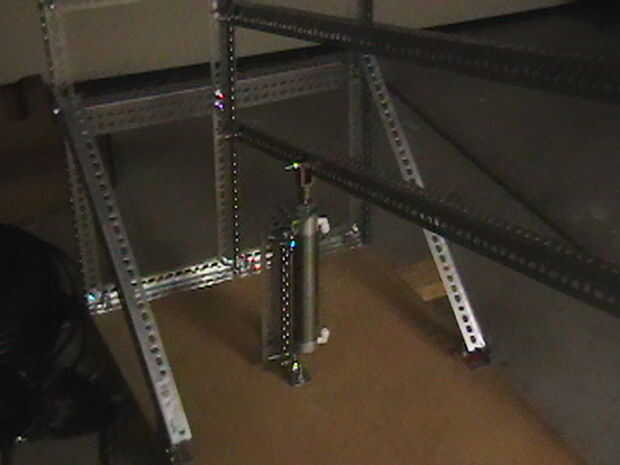

Paso 2: Añadir el elevador neumático de plato y control solenoide

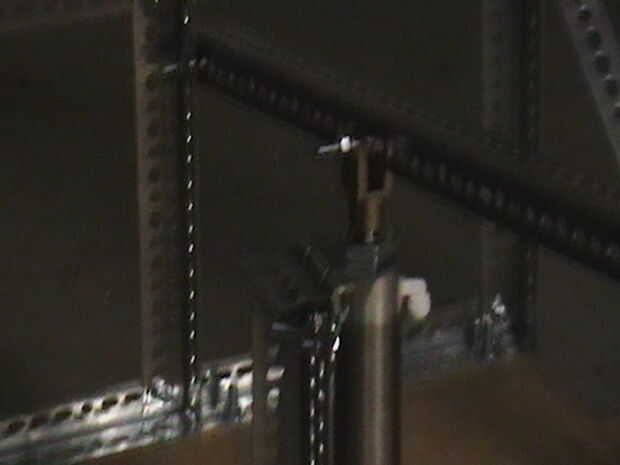

Tenga en cuenta que el cilindro debe ser capaz de girar en la base como se extiende y se retrae, para que un montaje rígido no permite el acoplamiento a mover.

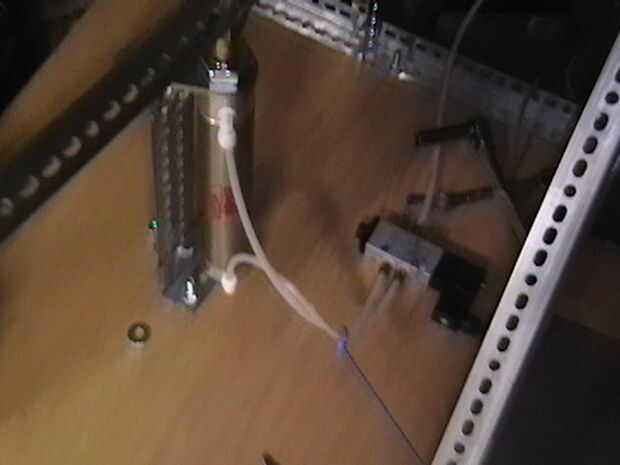

Puedes ver rosca de tubería de 1/8 de pulgada a 1/4 de pulgada OD rápido conectar tuberías montados en el cilindro de aire. tubería de 1/4 de pulgada conecta el cilindro de aire con una válvula de control solenoide, una válvula de vías de 5 puerto 4 se utiliza para controlar el doble efecto cilindro de aire.
La válvula solenoide está conectada como esta:
Puerto de alimentación: conectada a un tramo de tubería que tiene una conexión rápida tipo "I" accesorio para acoplar a la manguera del compresor de aire. Hay una "t" en esta línea al aire de la ruta hasta el segundo levantador de penumatic usado para levantar al alien pasajero fuera el platillo más adelante.
Normalmente en (esto sería el puerto de N.C. en un interruptor eléctrico) Puerto: está conectado al puerto inferior del cilindro de aire, por lo que será el platillo en posición elevada.
Normalmente de puerto (el puerto N.O. en un interruptor eléctrico) está conectado al puerto superior del cilindro de aire, para que cuando se activa el solenoide, el platillo desciende.
Los puertos de 2 escape de la válvula solenoide están conectados a los reguladores de flujo para regular la velocidad a la que el platillo sube y baja. Una vez que el solenoide es accionado por 12V en este caso, el suministro de aire está conectado al puerto superior en el cilindro, pero para que el cilindro se retraiga el aire desde el otro lado tiene que ser ventilado (agotado). Controlando el puede controlar la velocidad a la que esto sucede la tasa a la que el platillo se mueve.
