Plates(?) servidores de madera grabado a láser (1 / 3 paso)

Paso 1: Prueba el cortador del Laser

Ahora para probar realmente el grabado!

Primero tuve que componer imágenes únicas + citar la combinación para cada placa.  Hice esto es Adobe Illustrator y crear tres capas (punta de los usuarios más experimentados en el TechShop):
Capa 1: Esquema caja - sólo una a la medida exacta de la placa
Capa 2: Imagen - Seleccionar árbol
Capa 3: Texto - texto seleccionado

Consejo: Crear tus ilustraciones en capas donde sea posible. le permite grabar en secciones según sea necesario.

Algunas de las razones por qué esto era útil:
-tener el contorno de la caja ayudó con las impresiones de prueba para ver si el cortador del laser estaba desalineado (sucede a menudo)
-el contorno fuera también ayudó a visualmente ver exactamente dónde colocar la imagen y la cita, en lugar de una página más grande
-resultó que quemé las imágenes una vez, pero el texto dos veces, así que las capas que dead simple

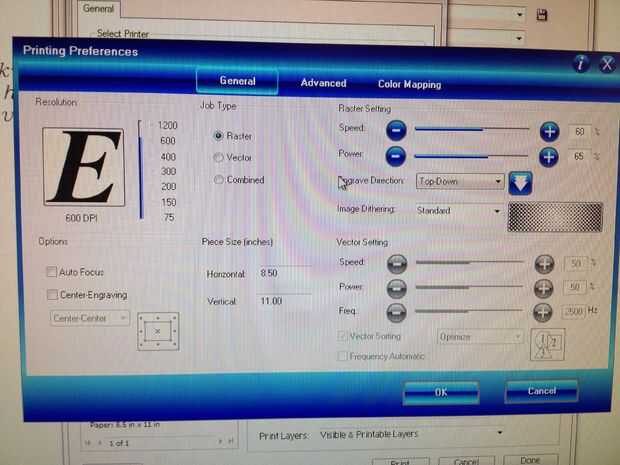

El siguiente fue a jugar con la configuración para el cortador del Laser.

Encontré un pedazo de madera contrachapada de la papelera de chatarra (excelente fuente de material) y se puso a trabajar. He probado un par de cosas:
-alineación/colocación de la placa/ilustración
-potencia y velocidad de grabado de la imagen y el texto
-tipos de fuentes de

Después de un primer paso en energía de velocidad a 60/60, pensé que quería grabar un poco más y se golpean hasta 60/65.

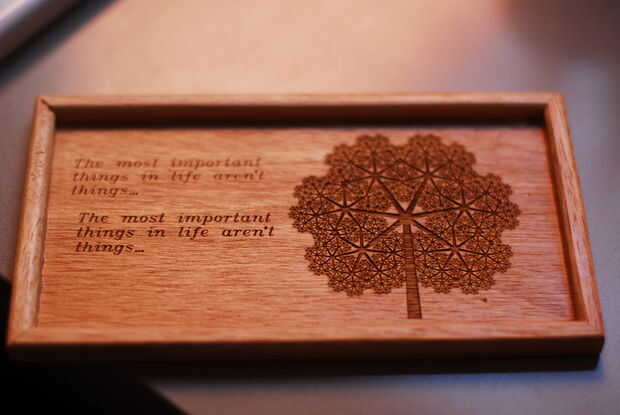

Una vez que esté satisfecho con el texto y la imagen, he probado en uno de la placa (compré una extra para la prueba).

En primer lugar de aprendizaje: el tipo de madera utilizas realmente importa!  lo que salió con hermoso detalle en la madera de desecho salió menos detallado en la placa.  También el texto era demasiado liviano ser visto.

Intentó un par de cosas con el texto. He probado unas fuentes diferentes (y buena regeneración de nadie en la tienda ese día) y también (por una punta) quemó el texto dos veces.   Después de unas pruebas he decidido permanecer con la opción de fuente original y grabar el texto dos veces.

Sugerencia: al seleccionar la madera, ir para el grano más fino/suave.
