Paso 9: electricidad

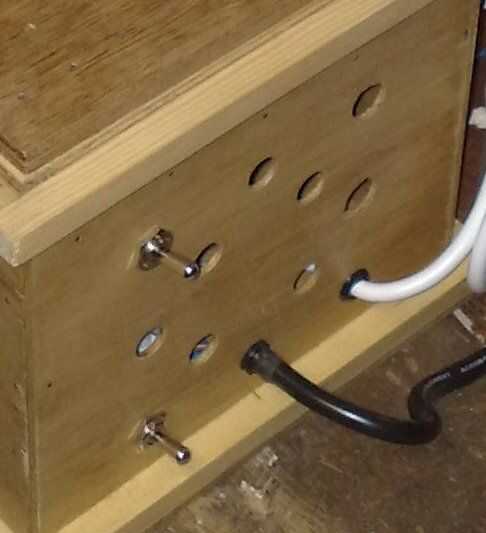

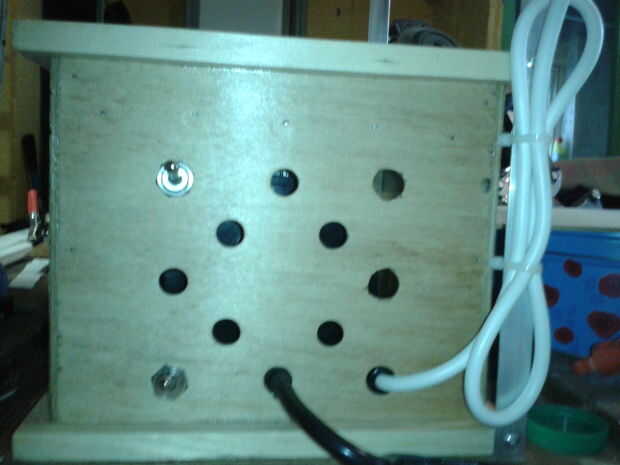

Tomé el cable de alimentación de una caldera antigua base, que me dio un enchufe y un cable para trabajo pesado. Trajo el extremo del cable en la caja a través de un ojal para evitar cualquier roce. Os adjunto un conector del bloque de chocolate en la parte inferior del compartimiento del motor. Vivir de la fuente viene en el conector, que está conectado a dos cables que van a cada uno de los interruptores. Los interruptores utiliza toman 1/4 en conectores, la espada para que prensado de terminales en. He trabajado sin el calentador al principio.

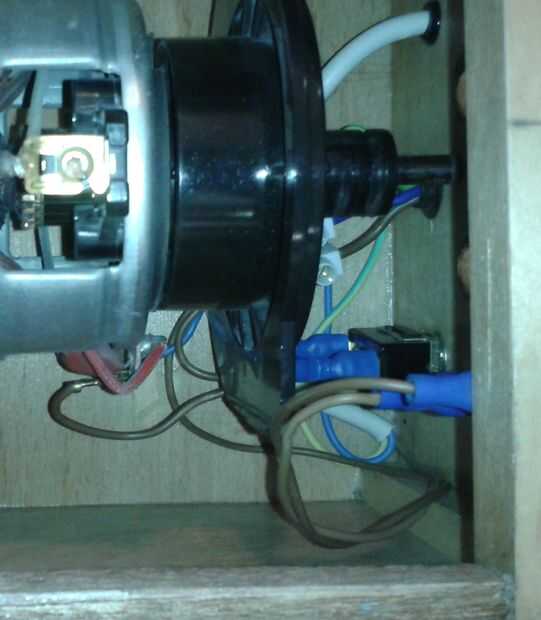

El terminal en el motor necesita conectarse a la segunda terminal del interruptor del motor, para que el interruptor conecta/desconecta la energía eléctrica al motor. El terminal de neutro de la motor tiene que ir al neutro la fuente de alimentación conducen en el bloque de chocolate. Si su motor tiene un terminal de tierra, debe conectarse a la tierra en la fuente también.
Si tiene alguna duda sobre el cableado, consulte con alguien que entienda de electricidad. Es demasiado peligroso tener una oportunidad.
Una vez que completado el cuadro calentador alambré el calentador con algunos flex resistente. He cambiado los cables del calentador para que ambos tubos se conectan juntos en paralelo. Utilicé un conector de bloque de chocolate resistente al calor para ello. También conecté el chasis del aparato a la toma de tierra. Sacó el flex de un agujero en la esquina trasera mediante un ojal para protegerlo. Cuando estaba listo para el calentador, trajo su cable de alimentación en la caja principal a través de un ojal. El conductor vivo va a la segunda terminal en el interruptor del calentador (otro crimp terminal) y el neutro y tierra para el neutro y la tierra del cable de alimentación en el bloque de chocolate. Los cables de conexión de los tubos son resistentes al calor; el flex que usa no era, por lo que es importante mantenerse alejado de las superficies metálicas que se convierten en caliente. Si tiene dudas puede utilizar mangas resistentes al calor (usted podría encontrar algunos dentro de la estufa). Amarres de cable normal también se fundirán si toquen las superficies calientes.
Usted necesita asegurarse de que todos los cables estén bien conectados, y que no son capaces de moverse, especialmente cerca de las partes móviles del motor (mi motor tiene una pequeña longitud de eje de rotación expuesto al final cerca de las terminales). Si es necesario que los cables pueden llevar a cabo usando cable lazos en el cuadro como ningún gran calor está presente. Lo sentimos que no hay ninguna buenas fotos de los cables, es todo bajo el motor y bastante difícil de alcanzar.
