Paso 3: Funcionamiento, circuito e indicaciones.
El circuito con el 555 géneros un tren de pulsos activa y piloto el transistor abriendo y cerrando el paso de la corriente, haciendo esto conseguimos algo parecido a la corriente alterna y esto hace la toma del flyback eleve el voltaje a razon de millas de voltios. Una vez hay un voltaje elevado el aire se ioniza y se convierte en conductor de electricidad y se forma un arco eléctrico.
Etapa de montaje:

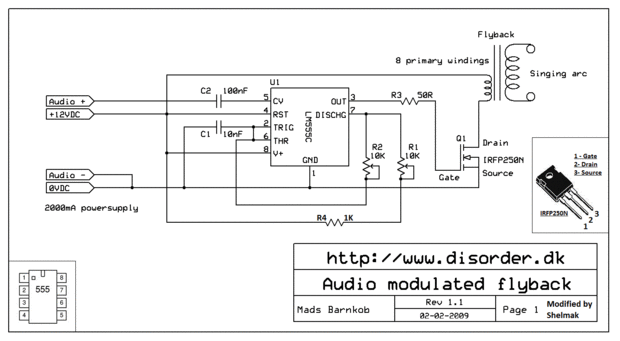

La imagen pongo ha sido editada por mi para añadir una protección extra y asi evitar por un descuido destruyamos el NE555 y tambien para dejar de y de claras las conexiones al transistor 555.
El diseño NO es mio, está basado en el de la pagina kaizerpowerelectronics.
El orden de los pines del NE555 y la relacion puerta/drenaje/fuente en el transistor se incluye en la imagen del circuito.
Leyenda: K significa 1000, una resistencia de 1K equivale una de resistencia de una 1000 ohmios. R aqui equivale un Ohmio, asi la resistencia de 50R es de 50 ohmios.
Ojo, vas si a utilizar más de 12v el circuito cambia un poco, el NE555 solo soporta hasta 15v, si utilizas más de 12v utiliza el circuito del final del tutorial.
