Hoy vamos a mostrar cómo hacer una máscara de la soldadura utilizando chatarra de aluminio de una lata de soda.
Paso 1. Cortan una lata de soda. Yo utiliza tijeras para cortar completamente alrededor de la parte superior. Entonces yo cortar la longitud. A continuación corte la parte inferior. Por último corte los bordes limpios y rectos. Ahora tiene un rizado pieza de aluminio. Aplaste por inversa enrrollamiento de la hoja. Ten cuidado porque los bordes son afilados.

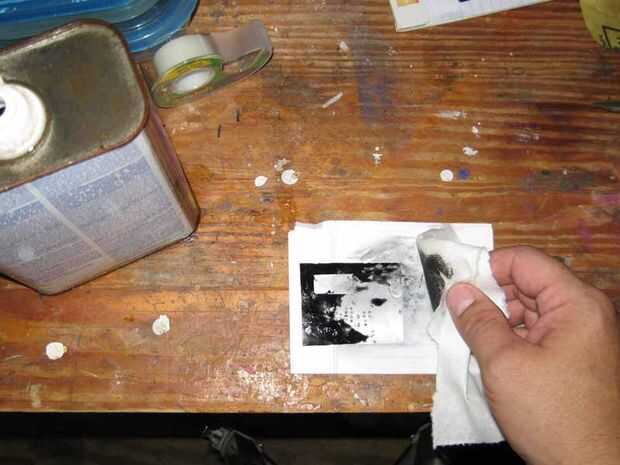

Paso 2. Limpie el revestimiento en un lado. Dentro y fuera de una lata de soda está cubierta. El exterior está pintado con el nombre del producto y la imagen. El interior tiene una capa de resistencia de corrosión claro. Yo generalmente la arena lejos claro dentro de la capa. Empiezo con un grano 220 y luego termino con un grano 300. El metal debe ser uniformemente brillante sin manchas mate. Tratan muy duro mantener todo lo plano y liso mientras que las de lijado.
Usted podría comprar hoja plana de alguna empresa como McMaster Carr, si no quiere perder su tiempo soda Aparte cortar las latas. El espesor del metal debe ser aproximadamente 0,004".
Paso 3. Impresión negativa de la soldadura cojines utilizando una impresora laserjet. Tiene que ser una laserjet y no inkject. Si usas Eagle Softcad, simplemente desactivar todas las capas excepto la capa tCream o bCream. Os dejo también en la capa de la dimensión para obtener una idea de cuán grande es el tablero. Editar el color negro y el estilo de relleno a ser sólida. Estos se encuentran en el menú de la pantalla.
Me gustaria reducir ligeramente el tamaño de la máscara de soldadura. Hacen esto abriendo el menú de reglas de diseño. Continuación, seleccione la ficha de máscaras. Cambiar la crema que 0mil mínimo, 100% y 4 o 5 mil máximo. Golpear el ok para que los cambios tomen efecto.
En el menú de impresión, imprimir en formato pdf en el factor de 1 escala. A continuación, abra la imagen en foto software de edición. Me gustaría escoger una densidad de píxeles de 400 – 500 al abrir el pdf para darle la máscara de mucho detalle.
Invertir la imagen para que cambie de blanco y negro. Si usted deja en la capa de dimensión, debe tener una frontera alrededor de su circuito. Si color en parte de la línea, tal vez deje solo las esquinas para referencia. Si lo haces no entonces el paso de la aguafuerte se grabe a través y los dejo con una máscara que es del mismo tamaño que la placa. Prefiero tener un poco más grande por lo que puedo de la cinta la máscara hacia abajo sin afectar la soldadura.

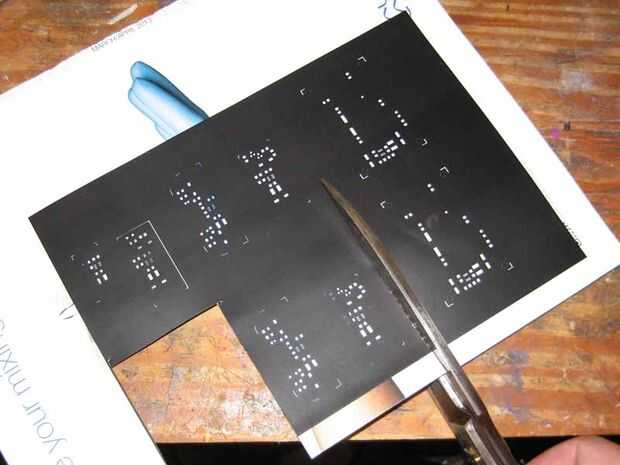

Que desea imprimir en un papel brillante que se mantenga la tinta pero no absorba el papel. Mi opción preferida es utilizar las portadas de revistas, la más brillantes y más gruesos el papel mejor. Pase a través de al imprimir la imagen manualmente.

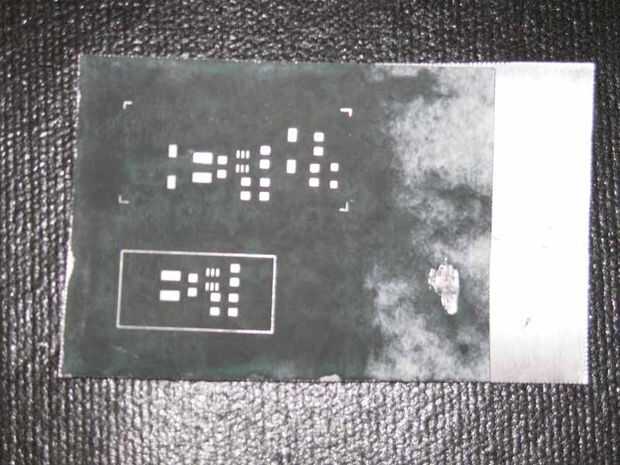

Paso 4. Ahora tienes una limpia hoja de aluminio y una imagen impresa de laserjet. Combinan estas planchando la imagen laser jet sobre la hoja de aluminio.

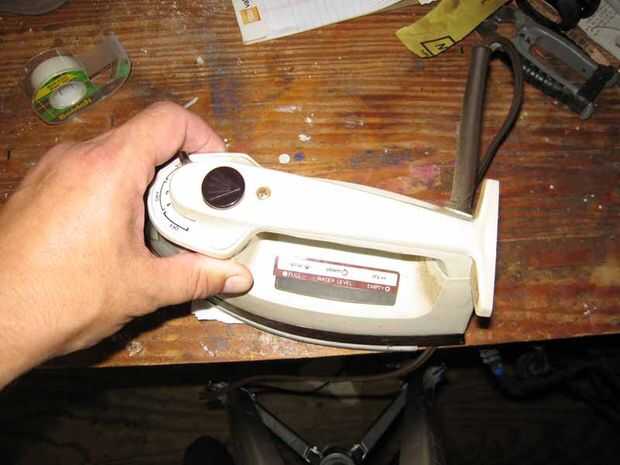

Yo uso una plancha vieja que mi esposa se iba a tirar. Configurar la temperatura para la segunda mayor calor. Puede que necesite experimentar todo en la temperatura. La clave está en conseguir la tinta lo suficientemente caliente como para pegar el aluminio sin fluir y manchar. Desea a una transferencia fuerte e incluso.

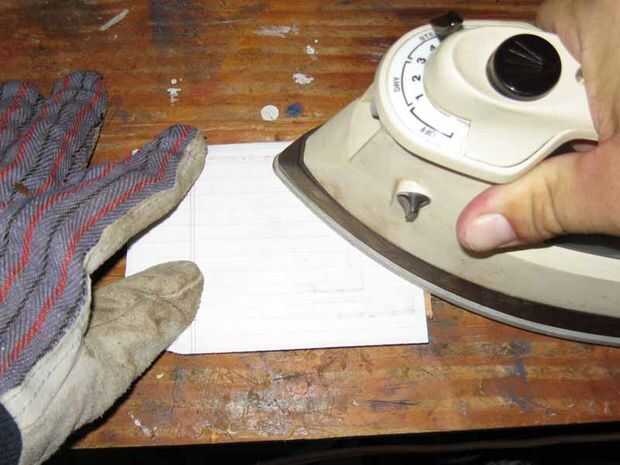

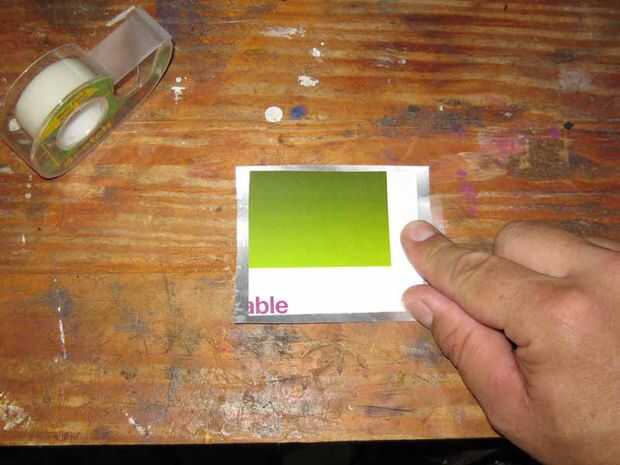

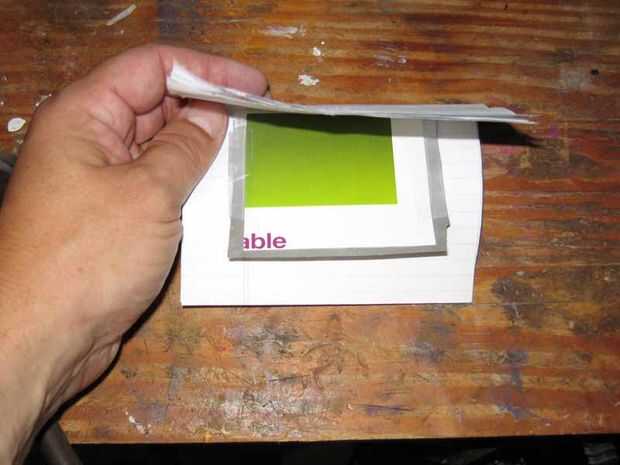

Utilizar cinta adhesiva transparente para sostener la imagen hacia abajo en el aluminio. Luego lo pegan entre varias hojas de papel para igualar hacia fuera el calor. Luego coloque la plancha en la parte superior durante 4 minutos sin aplicar presión. El objetivo es calentar todo hasta la temperatura.
Luego de 1-3 minutos (dependiendo del tamaño) yo uso la punta de la plancha la Presione y frote toda la superficie. Esto es para asegurarse de que la imagen ha hecho buen contacto con el aluminio y se pegue.

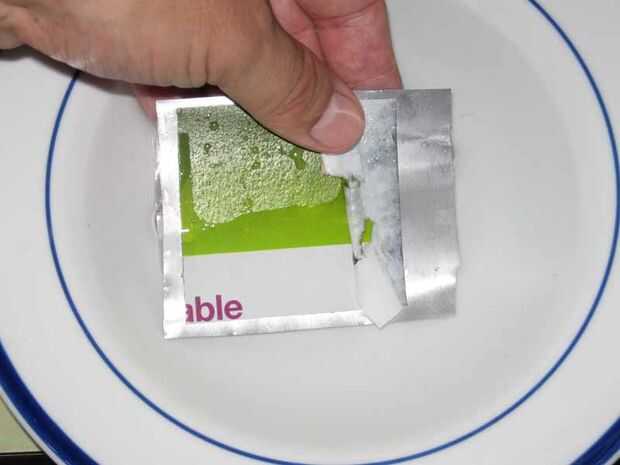

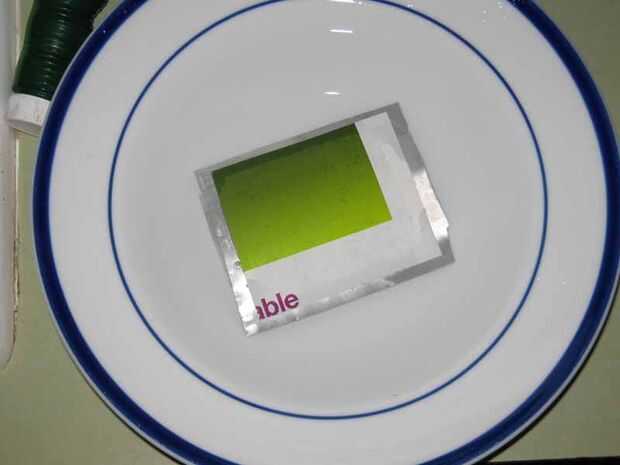

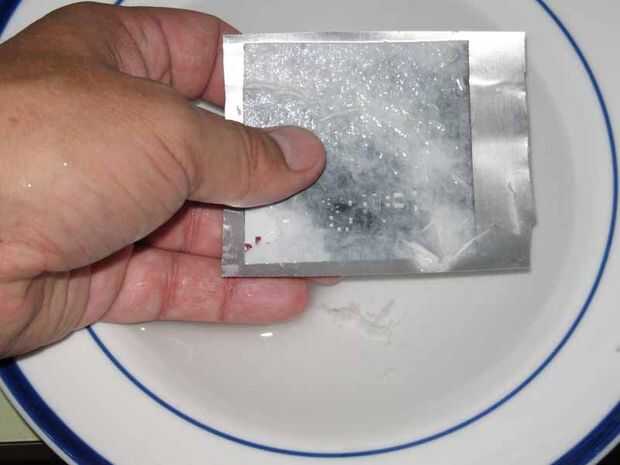

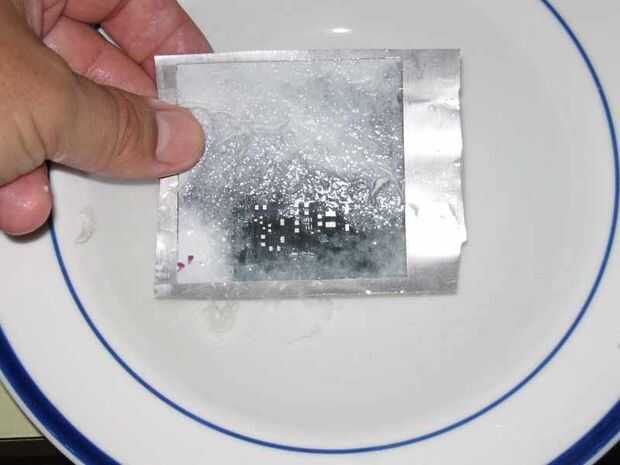

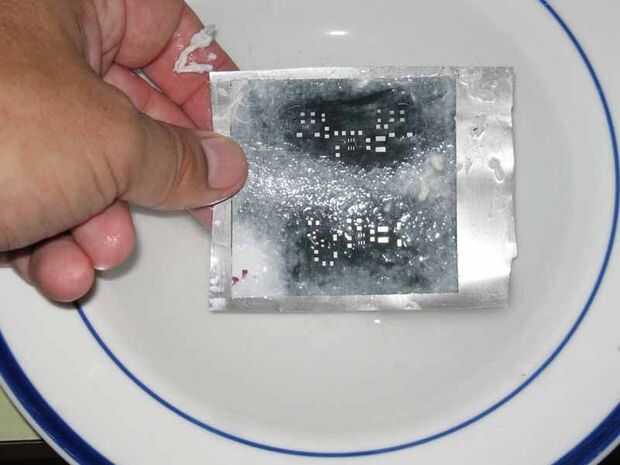

Apague la plancha y transferir la imagen de aluminio a un tazón de agua. Empapar el papel durante varios minutos y entonces Pelen apagado, retirar la cinta en el proceso. También frotan suavemente el papel restante con el pulgar hasta que quede una imagen negra con ningún papel.

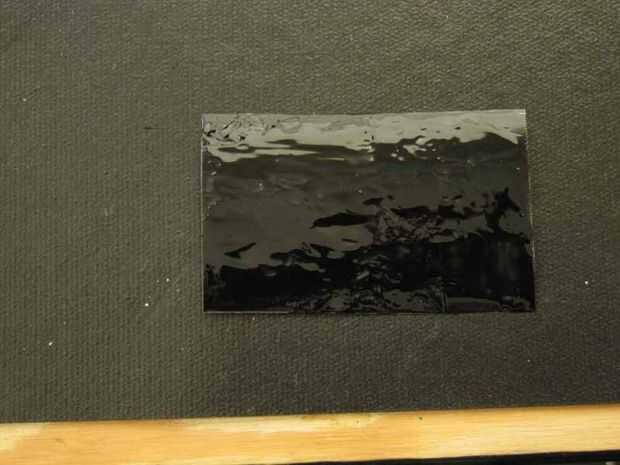

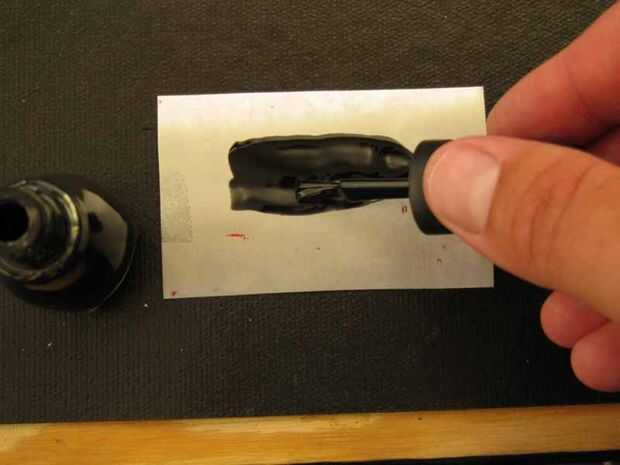

Paso 5. Usted puede cubrir cualquier falta y la parte posterior del aluminio con esmalte de uñas. Esmalte de uñas es fácil de quitar y bloquea el ácido de grabado.
Paso 6. Cuidado que este paso requiere el uso de un ácido fuerte. Siga todas las instrucciones de advertencia en la botella. No tocar la mascarilla mientras está en el ácido con las manos, use anteojos de seguridad. Si se pone enjuague con mucha agua. No vierta este por el desagüe a menos que quieras corroer las tuberías.
Hacer todo este trabajo en mi garaje con la puerta abierta.
Yo uso el ácido muratic de Home Depot. Se vende como un concreto limpio. Esto se alimentan a través de aluminio rápido, 1-2 minutos. Mantener una pequeña cantidad en un recipiente de plástico con tapa. De esta manera puedo reutilizarlo varias veces. Se evaporará si dejas la tapa de lo que la concentración más fuerte. No recomiendo hacer eso.

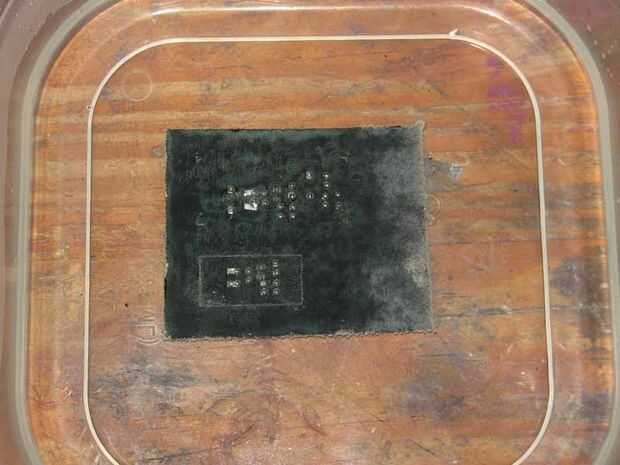

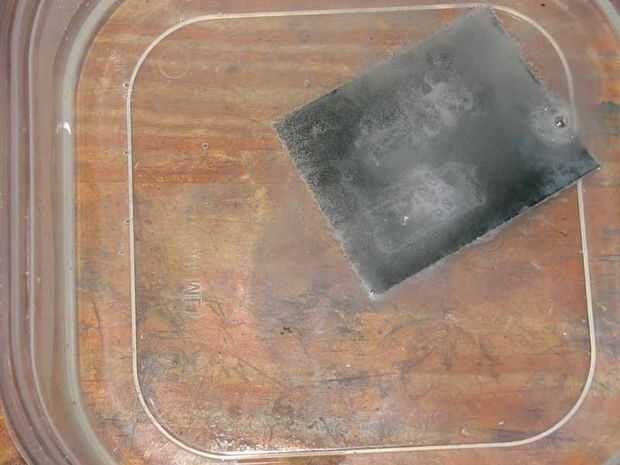

Una vez que todas las áreas que no desea grabado en esmalte de uñas, puede colocar la mascarilla en el envase de plástico. El ácido por tomarse un minuto para comenzar a reaccionar. Forman pequeñas burbujas en el metal expuesto. Esto se convertirá en llena. Será difícil de ver cuando se ha ido todo el metal expuesto. Generalmente He programado esto es 2 minutos.
Quitar la máscara con chop sticks, pero otras herramientas de metal no podrían trabajar. Me Coloque en la tapa de plástico y luego enjuague con la manguera de jardín, con abundante agua. Después de enjuagar usted puede entonces la coge con las manos.

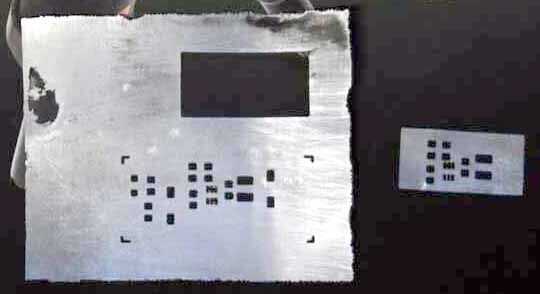

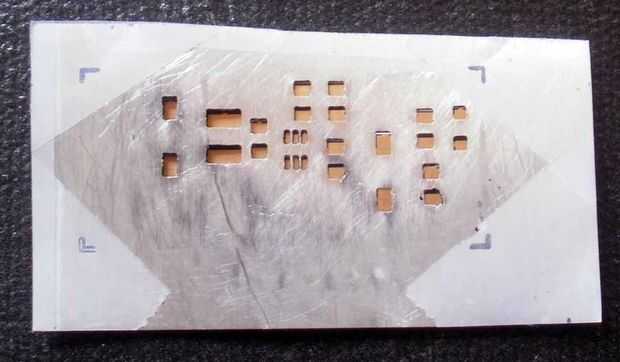

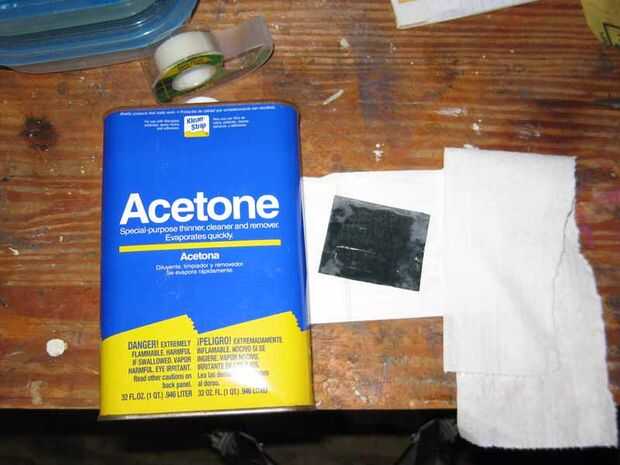

Aluminio brillante debe ser desaparecido, si no poner de nuevo en el ácido durante unos segundos más. Trate de no grabar más.
Cubrir el contenedor plástico del ácido y del lugar en una zona segura hasta que necesite otra vez.

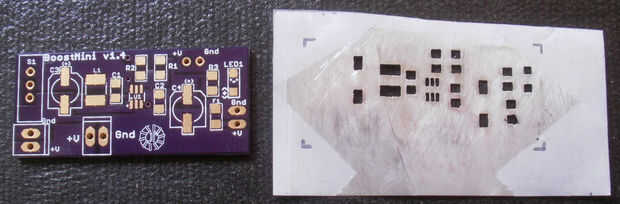

7. pedal de arranque especial. Para los que apoyaron mi proyecto de Kickstarter aquí es la máscara de la soldadura para todas las tarjetas. ADVERTENCIAS, después de impresión Asegúrese de que ellos son del tamaño correcto para que coincida con la Junta. Medir la imagen impresa y comparar a la Junta correspondiente. Hice una serie que veía bien, pero la imagen fue reducida ligeramente y las máscaras terminadas eran chatarra. No deje que esto le suceda.
http://www.Kickstarter.com/projects/1257390142/boostmini-Power-Supply-and-Voltage-Converter
Si te perdiste el pedal de arranque, aquí es una muestra a la venta en Tindie.
https://www.tindie.com/products/JouleTime/boostminiusb-Power-Supply-Voltage-Booster/
