Plano de la luz (8 / 10 paso)

Paso 8: Torneado de piezas en el torno CNC

El torno Haas es un pequeño monstruo. Es axiales y radiales fresado y taladrado torretas, que de alguna manera como una máquina de fresado de 4 ejes. No tomar ventaja completa de estas capacidades con las piezas que hice para este proyecto (ver mi mecedora a ver eso!). Estas piezas eran un divertido proyecto para el torno, a pesar de podrían haber hecho fácilmente en el molino de Haas. Pero usando el torno reduce al mínimo pérdido material, que es agradable.

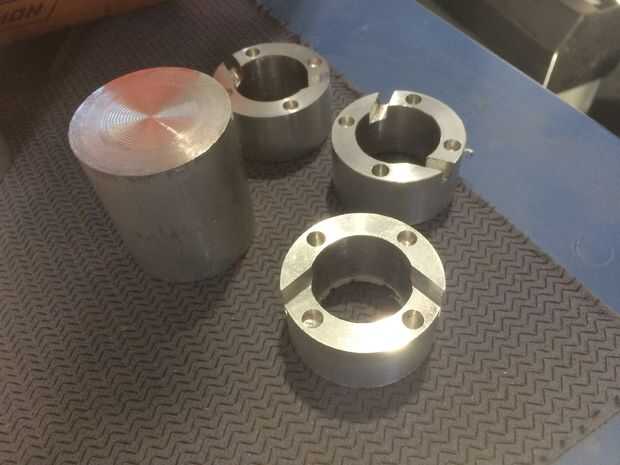

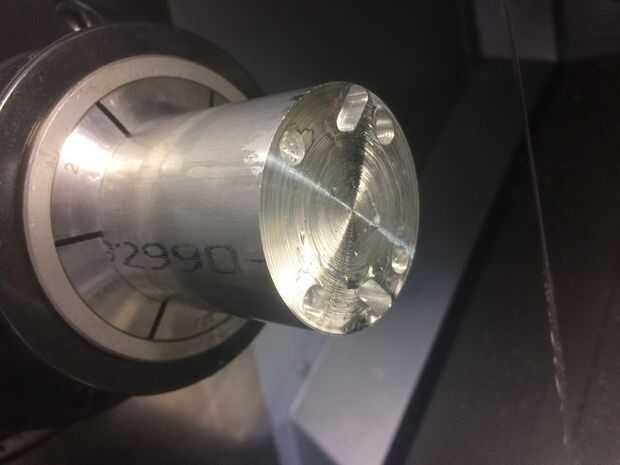

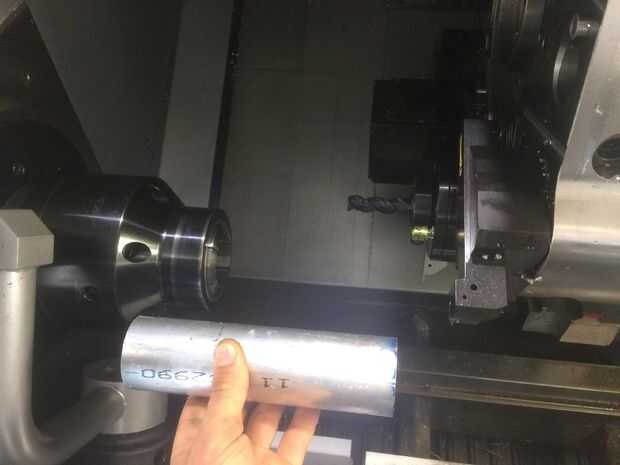

Puedes ver algunas fotos del proceso de las etapas que tuvo en la primera pasada, pero rápidamente modifiqué mi orden de operaciones para facilitar la tensión en la fresa de 1/8" que se corte las ranuras en la cara (para las cuerdas de la luz). Mediante el uso de una fresa grande en el centro del bolsillo, despejó la manera para la fresa liberar fichas a cada lado de su camino. Esto reduce el calor y la carga por mucho!

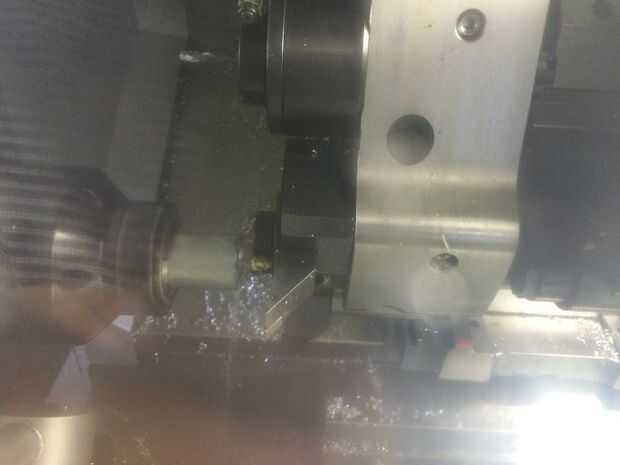

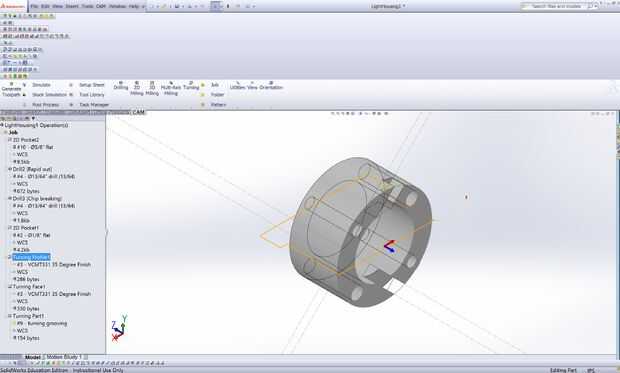

Las operaciones son en su mayoría verticales de fresa con pasos dio vuelta a sus lados, hasta los dos últimos donde usé una herramienta de torno para simplemente limpiar el borde exterior y un escoplo para cortar mi pieza de dimensión, no flip necesaria (como tendría en el molino).

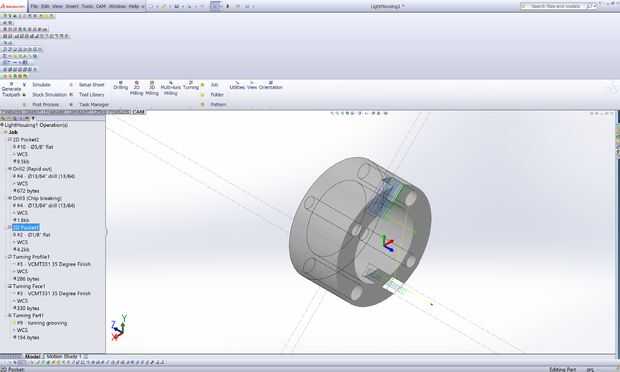

1. Centro de alesaje.

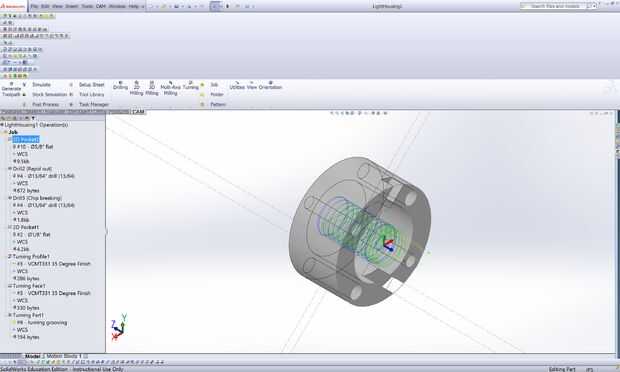

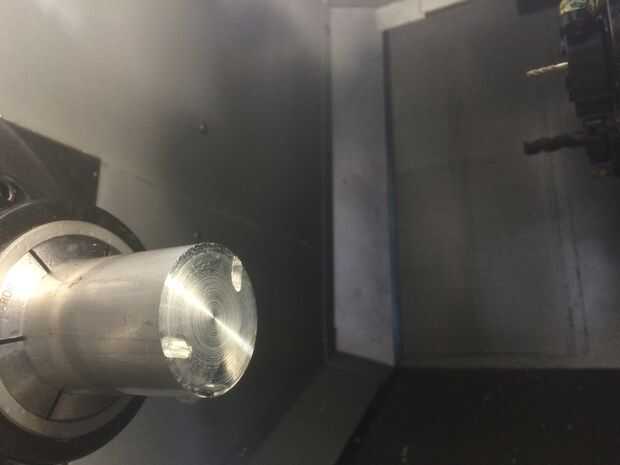

2. Taladre los agujeros.

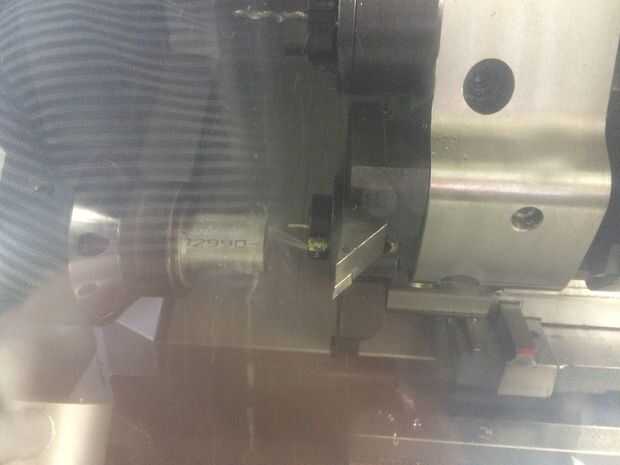

3. la máquina ranuras para cables.

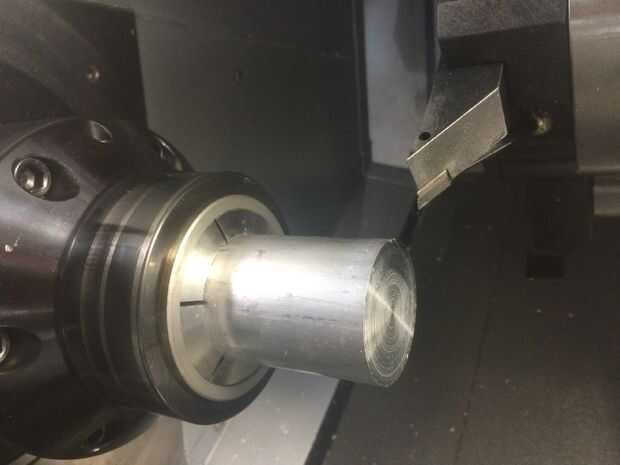

4. Baje el diametro exterior.

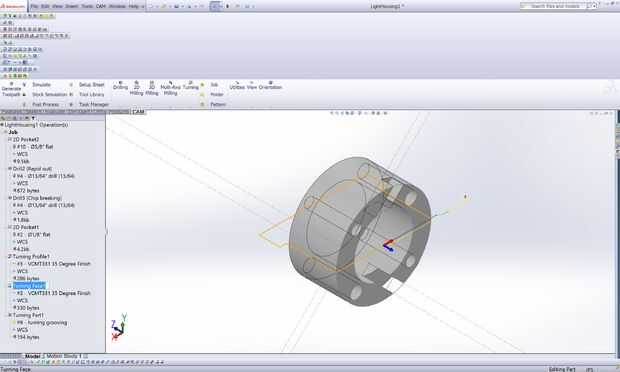

5. parte de la cara.

6. use un escoplo para eliminar la parte del acción material.

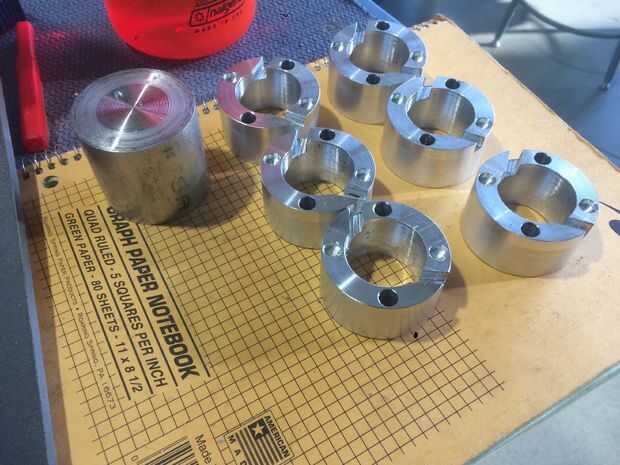

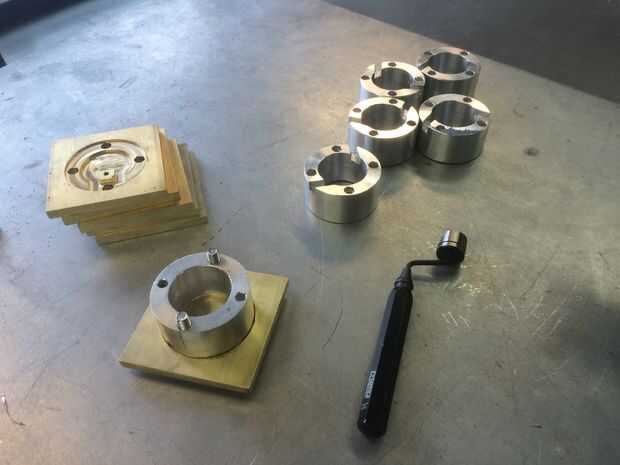

7.REPEAT! Yay CNC.
