Paso 3: Montaje del planetario y circuito
Con la pintura de acabado es ahora tiempo de montar el circuito eléctrico:

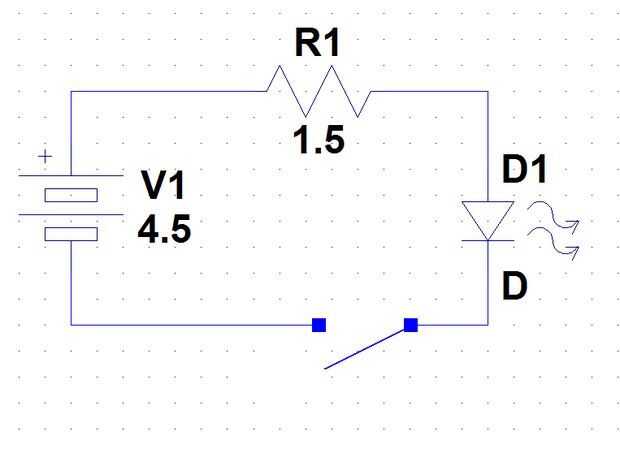

Imagen (créditos a mattthegamer463 por la imagen)
Nota: los valores pueden diferir de esta imagen, la tensión (V1) que utilicé fue de 6 V y la resistencia (R1) fue 3,9 ohmios. Por favor consulte la sección 'Cálculos de resistencia' en el paso 1 sobre cómo encontrar el valor de resistencia. Para el voltaje, cada pila AAA 1,5 V, utiliza cuatro baterías AAA tener 6 V.

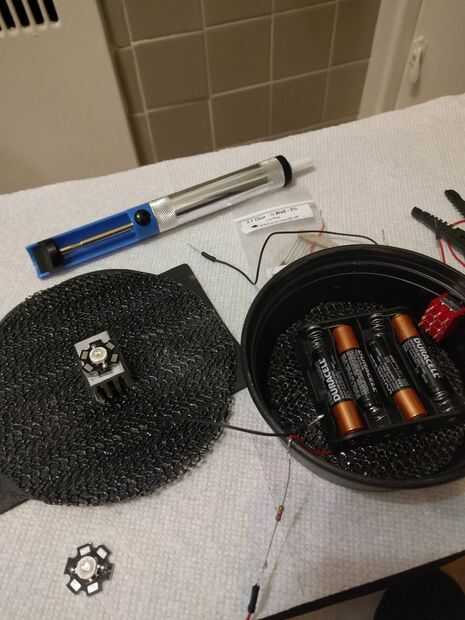

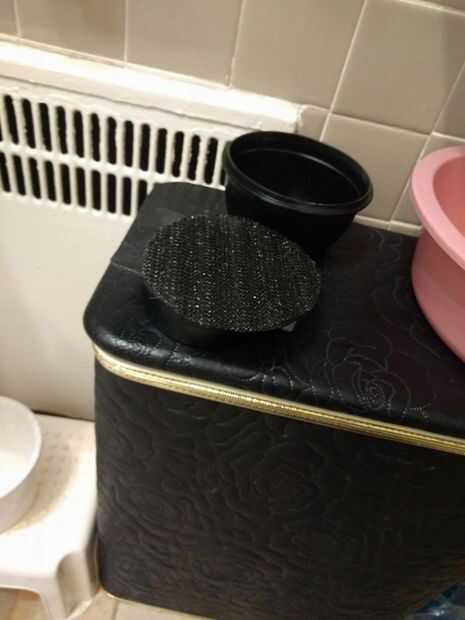

Antes de empezar, la ubicación del proyecto global es como sigue (referencia 2 de la imagen a continuación):
- El recipiente plástico de la caja depositada sobre una superficie, con la abertura hacia arriba.
- Coloque el estante forro cortado por dentro. La batería y el resistor se colocará en este tazón de fuente.

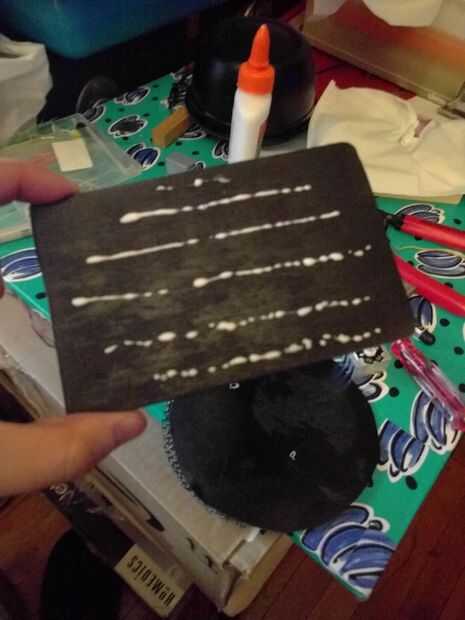

- Coloque el tablero de madera encima del tazón de fuente plástico del caso.
- Coloque el círculo de papel recortado en la parte superior del tablero de madera que es el diámetro de la abertura del recipiente plástico cúpula.

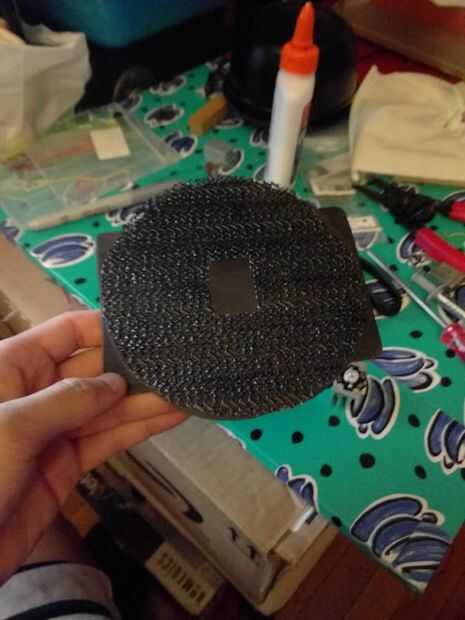

- Coloque el forro de la plataforma cortado en la parte superior del círculo de papel cortado que es también el diámetro de la abertura del recipiente plástico cúpula.

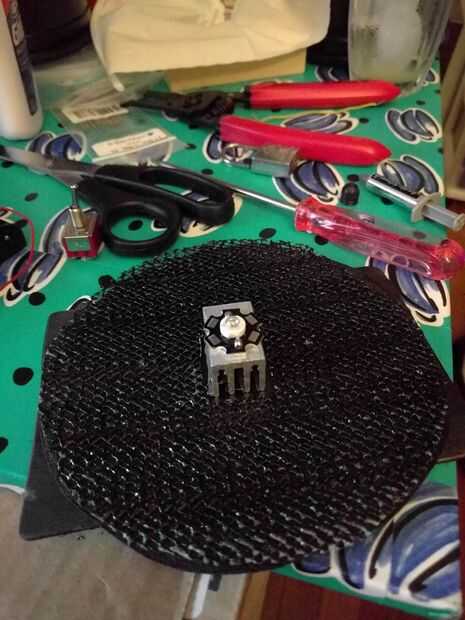

- Coloque el disipador de calor en el centro donde se hizo un recorte de espacio en el revestimiento de la repisa.
- Colocar el LED en la parte superior del disipador de calor.
- Coloque el tazón de fuente plástico cúpula boca abajo para caber perfectamente en la parte superior del trazador de líneas de papel y estante.

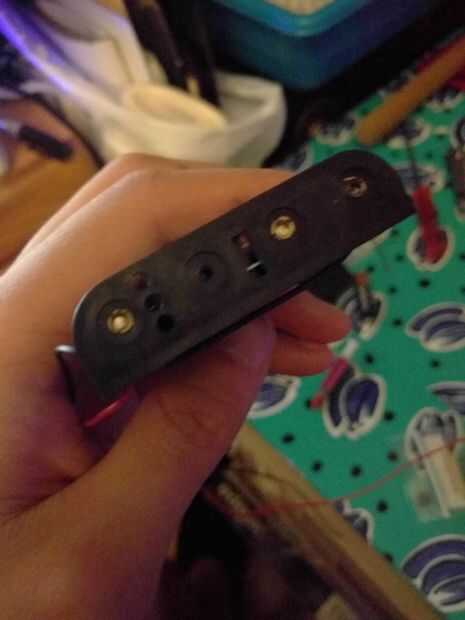

Para una imagen "limpia" de este programa de instalación: imagen, créditos a mattthegamer463 por la imagen.Comenzar con el soporte de la batería: 1Image imagen 2

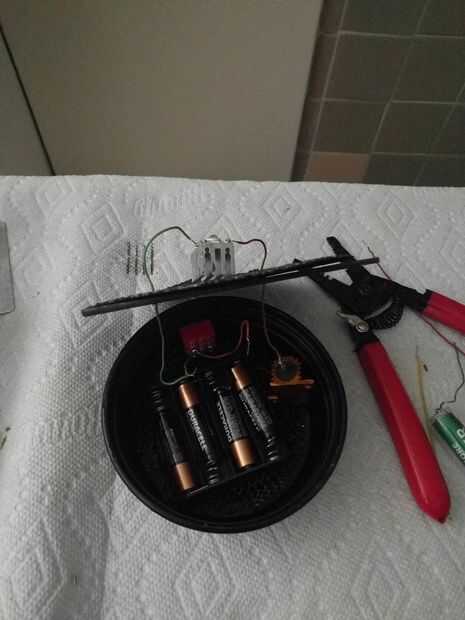

Como se ve en la imagen 1, se colocan las cuatro pilas con las polaridades respectivas apropiadas. Como se ve en este hacer de la imagen que las pilas hacen contacto y se colocan bien.
- Con las pilas en su lugar y como se muestra en el diagrama del circuito, enganche el cable a tierra (negro) al terminal central del interruptor (si el tuyo es un terminal tres). Asegúrese de que el contacto se hace entre el cable y el terminal.
- Toma otro cable (para ser soldadas a la negativa del LED) y conéctelo a un terminal adyacente y colocar a través de un agujero de la tabla de madera.
- A continuación, con el cable de encendido (rojo) del soporte de la batería, hacer una conexión segura a la resistencia.
- Toma otro cable y conectarlo al otro extremo de la resistencia y ese extremo por el otro orificio de la tablita de madera.

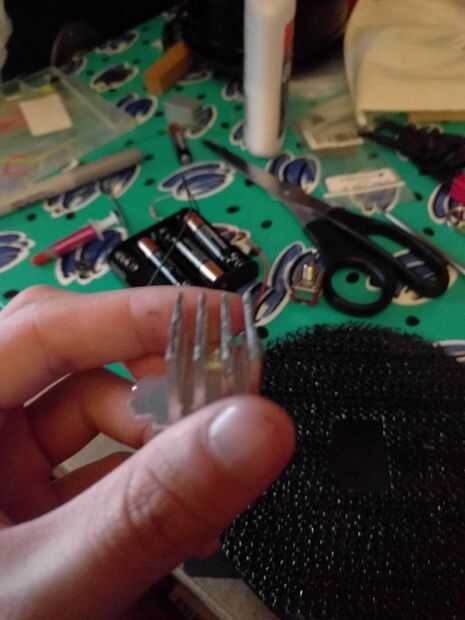

A continuación, tomar el disipador de calor y aplique pasta térmica en la parte inferior y colóquelo sobre el recorte de papel (con espacio reservado en la guarnición de estante). Aplique pasta térmica en la parte inferior del LED y colóquela sobre el disipador de calor.
Con todo lo establecido, es el momento de soldar las conexiones entre sí.
