Planeador de madera de balsa - la hice en Techshop, Chandler

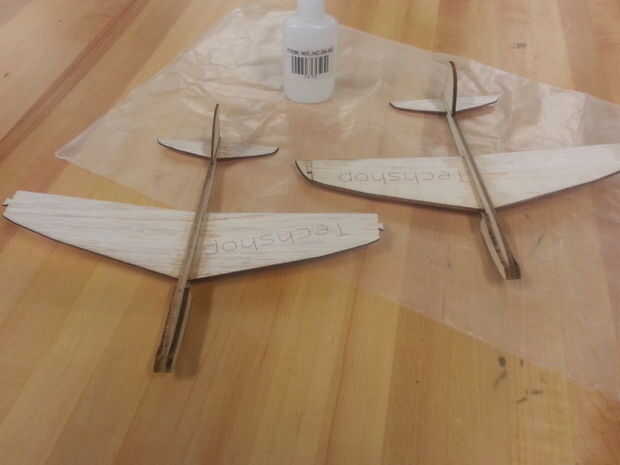

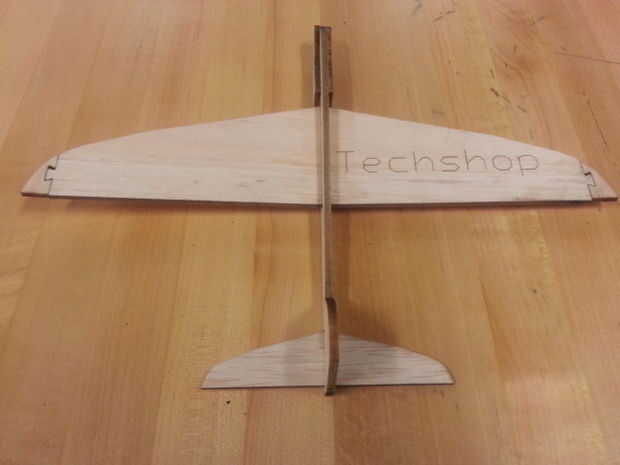

estoy practicando con los lasers en techshop así que hice estos planeadores de madera balsa, uno de alas madera de balsa de 1/8 de pulgada y el otro de alas de madera de balsa de 1/16. Ambos tienen buques de madera de balsa de 1/8 de pulgada que compré en Michaels.  Dibujaba el diseño en 3D Rhinoceros y había guarda el archivo como un dxf.

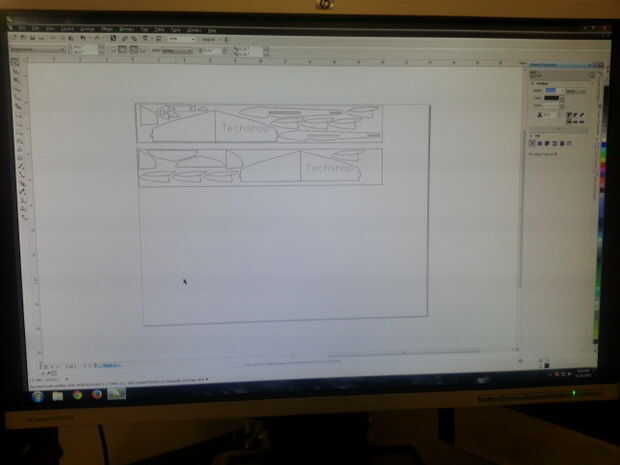

En Techshop, carga el dibujo en CorelDraw y cambiado los colores de las líneas al rojo donde quería la parte corta y negra para las piezas que quería grabado.

Entonces acabo de ir al «impresión menú, impresión"y el archivo cargado en el software de láser donde elegí el material de madera de balsa y el espesor de 0,125 pulgadas o.0625 el espesor de la balsa.

Grabado la palabra "techshop" y luego cortar las piezas de balsa.

Lo que aprendí fue que necesito diseñar una "compensación de corte" de aproximadamente.005 pulgada para permitir la madera de balsa que el láser quema lejos para que las piezas se acoplarán perfectamente. Así que la próxima vez que recorte voy a tratar de. No importa lo que el material, si desea un ajuste perfecto usted necesitará utilizar una compensación de corte.

Volaron bien con algún barro en la nariz para peso añadido.

He incluido el archivo dxf que tiene un montón de piezas adicionales en ella.

Yo no pude haber hecho sin los lasers en el www.techshop.ws

Etiquetas: Madera, Avión, Balsa
