Plan B, una fuente abierta 3DP (polvo y chorro de tinta) impresora 3D (4 / 12 paso)

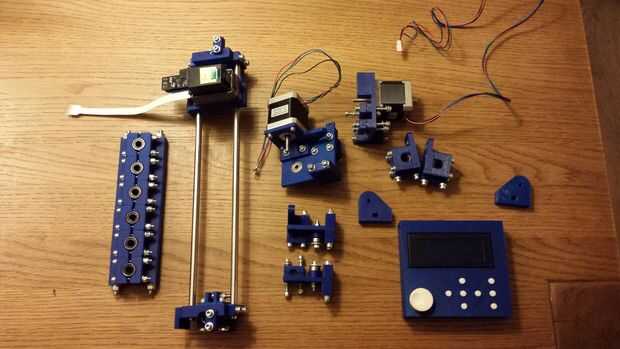

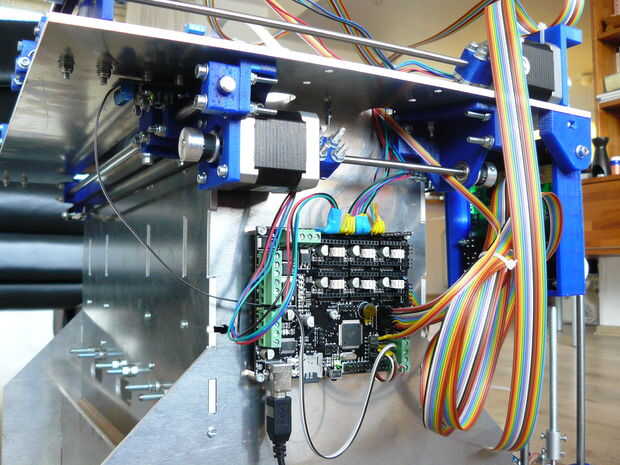

Paso 4: Montaje del marco

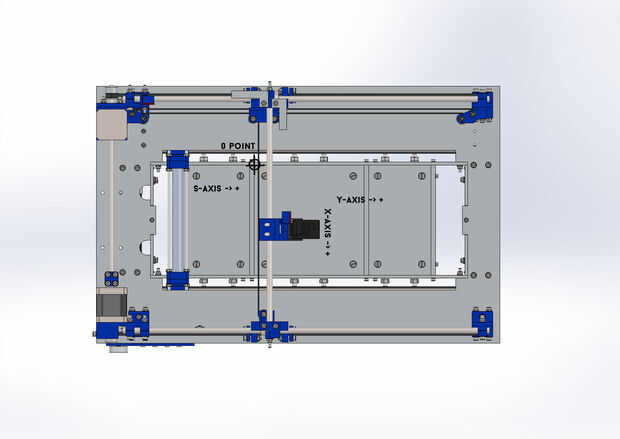

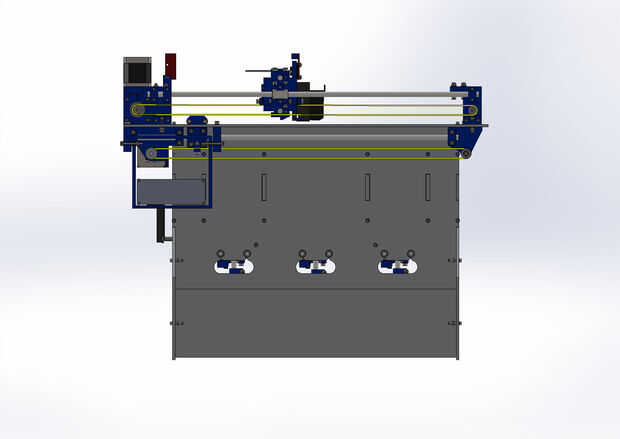

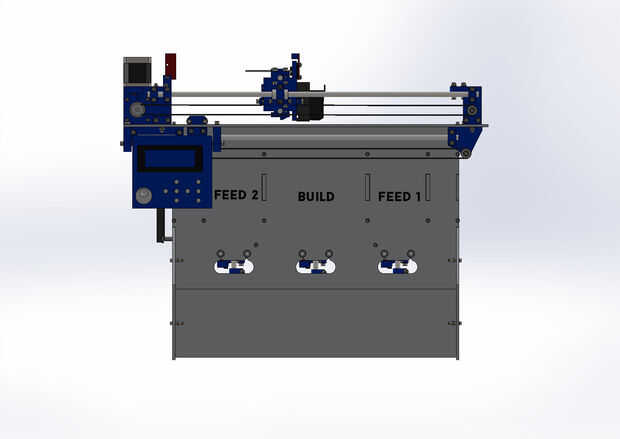

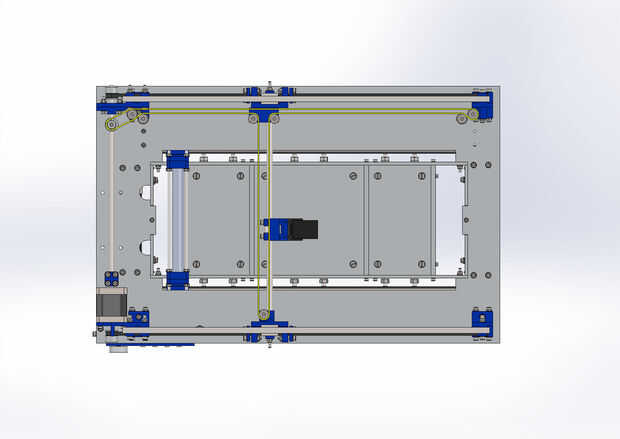

Montaje de Plan B tendrá la mayoría del tiempo. Es una estructura bastante complicada. Todo tornillos M3, M4 y M6 pernos. Los dibujos del esquema qué pernos ir dónde. Un destornillador eléctrico es una sabia inversión, haciendo cada tornillo con la mano puede ser dolorosa en algunos puntos. No tengo muchas fotos de mi edificio, pero lo que tengo es dibujos técnicos. Baja resolución versiones para la exhibición y, mayor resolución PDF puede descargarse aquí: http://ytec3d.com/plan-b-assembly/.

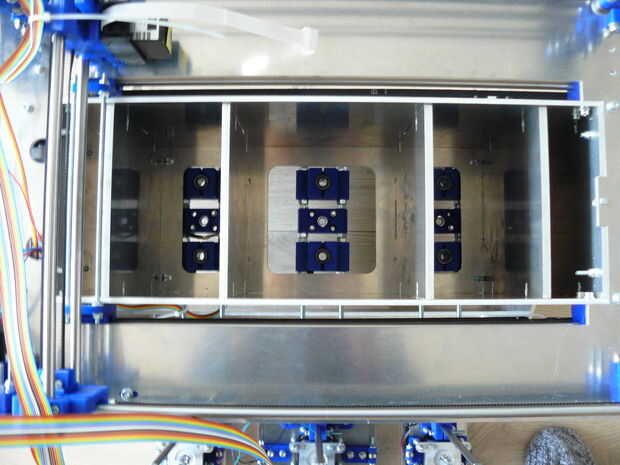

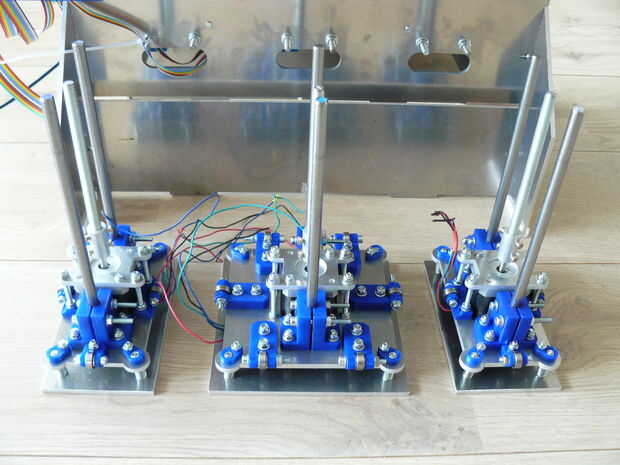

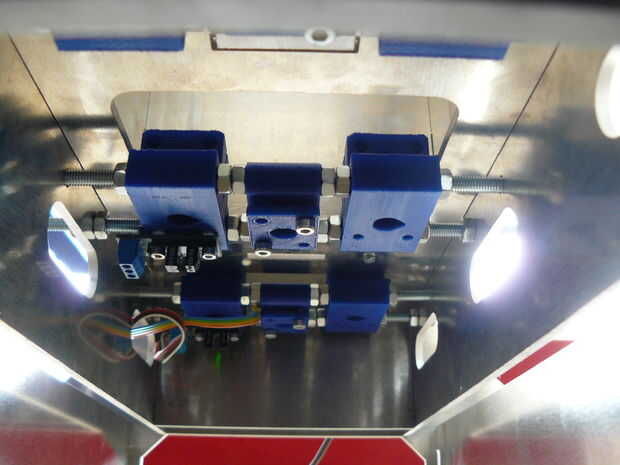

Un buen lugar para empezar son los pistones. Cuando el marco se está construyendo, deben ajustarse a los pistones. Lubrique la rosca bielas aquí también, una vez que están en la máquina, será imposible llegar a ellos.

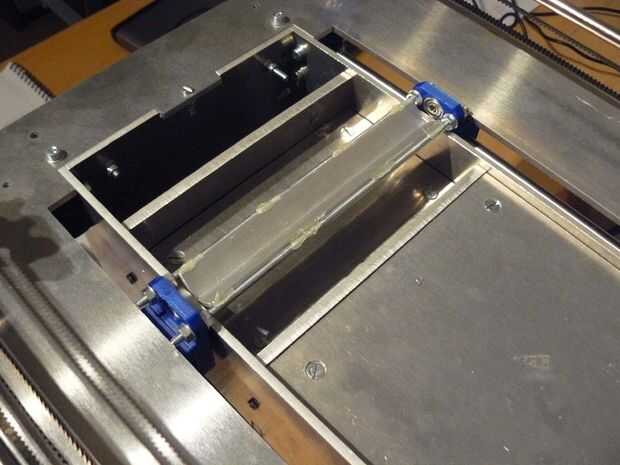

El separador es el siguiente, tiene que estar montada en el marco cuando se está construyendo.

Con el pistón y esparcidor hecho el marco sí mismo puede ser montado. Todas las conexiones en el marco se realizan mediante conexiones T-slot. Empuje una tuerca M3 en esta ranura y use un tornillo de M3 para conectar 2 piezas del marco. Antes de apretar todo, compruebe si el abeto pistones suavemente hacia abajo de la tolva. Si no, ajuste las paredes de la impresora hasta que lo hacen.

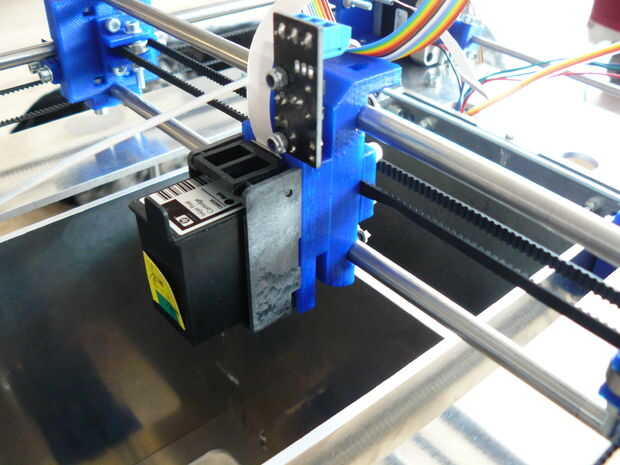

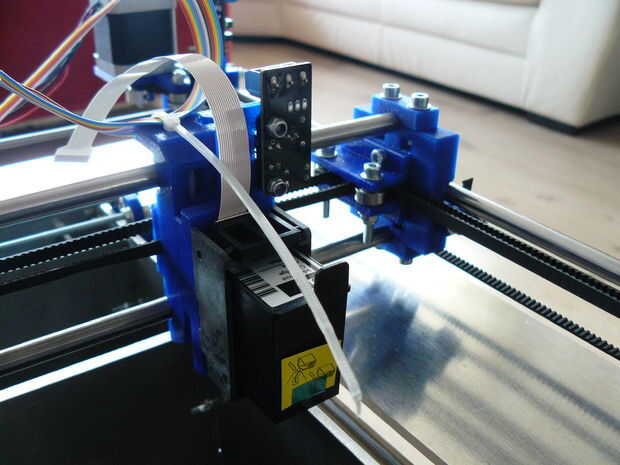

Montar el carro, el portador del cartucho se monta en el carro con lazo de rips.

Montar el eje y montar el carro en él.

Montar el eje y montar el eje x con el carro en él.

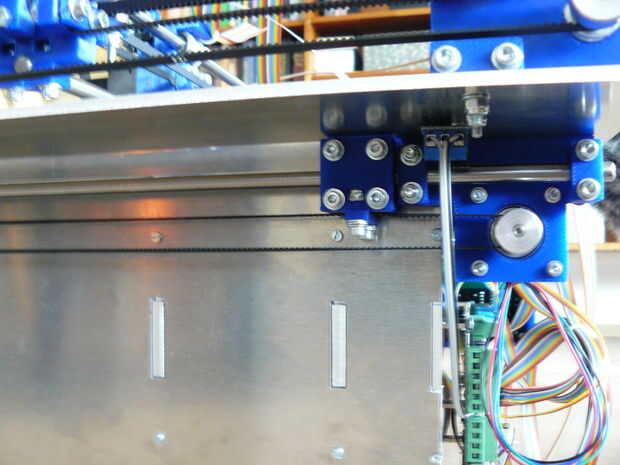

Asegúrese de que todos teniendo funcionamiento liso. Si los rodamientos dan resistencia, tratar de empujar el rodamiento a mano para moverlo un poco o afloje ligeramente el tornillo que sostiene el cojinete. Esto moverá el rodamiento de tal manera que da menos resistencia. Cuando todos los cojinetes lisos, puede Agregar las correas dentadas.

Los pistones pasará una vez en la electrónica. Son casi imposibles de montar sin poner en marcha los motores.
