Placa de Arduino proyecto (15 / 15 paso)

Paso 15: pernos

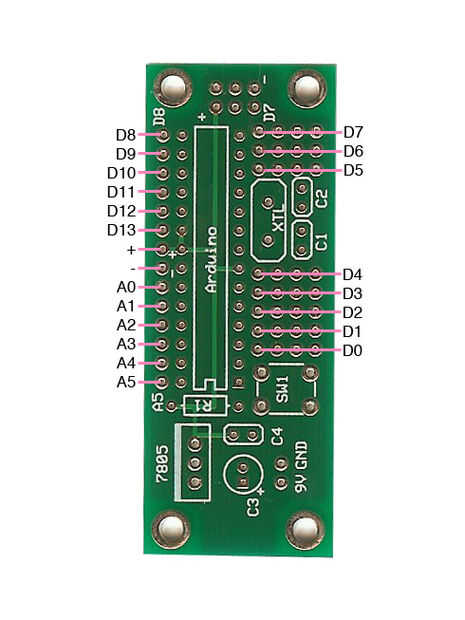

Tomar nota del gráfico del diagrama etiquetado tablero pin. Esto muestra exactamente donde están cada uno de los pines de Arduino.

Nota: pin 7 - pin 10 tienen no hay brotes en la Junta. Para compensar los terminales de alimentación en las patillas 7 y 8 no se sacó, 3 energía extra y extra 3 cojines de suelo se han incluido a la derecha de la Arduino.
