Paso 6: Construcción de la pantalla

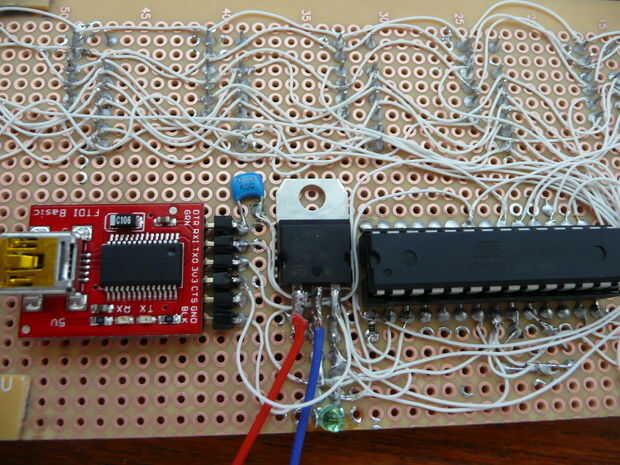

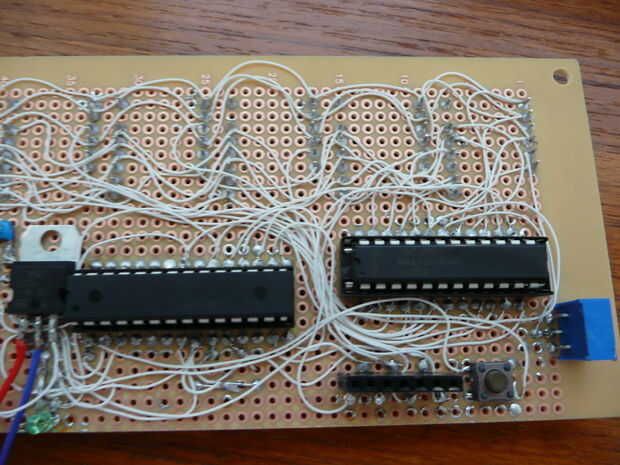

He montado un rudimentario código y comenzó a construir la pantalla. Todo el circuito fue construido en un tablero de perf que obtuve de Radio Shack. No tomar muchas fotos durante esta parte de la construcción pero se puede ver el producto terminado a continuación. Hay un montón de cables que hay que hacer. La exhibición de cada LED necesita conectarse a las líneas ABCEDFG en cada segmento y el MAX7219 deben conectarse a las 12345678 líneas. También enganchado el Atmega y los pernos para el RTC. Mi consejo es hacer cada componente por separado porque es fácil de confundir que cables van donde.
Asegúrese de seguir las instrucciones en la hoja de datos para el chip 7219 ya que es importante que las clavijas de la pantalla led Haz conectadas a los pines correctos del controlador. De lo contrario, cuando el controlador imprime un "3" puede enciende los segmentos mal.

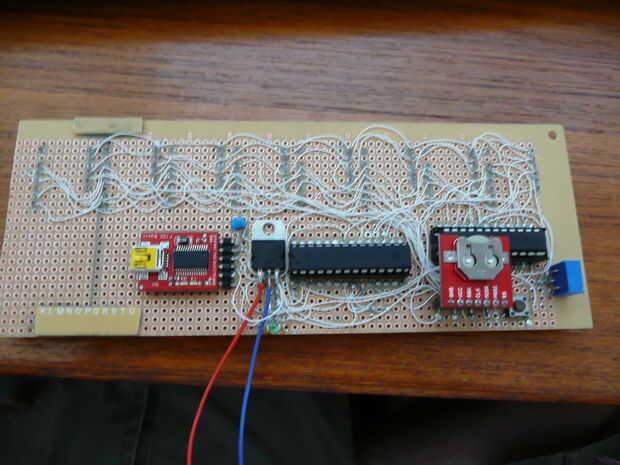

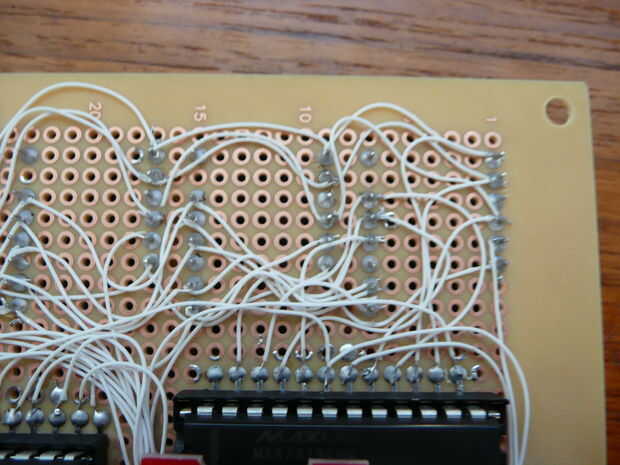

La mayoría de los componentes se suelda a la parte posterior de la Junta para facilitar el acceso en una especie de "pseudo-superficie Monte" método. El resto del agujero a través de componentes (cristal, tapas) eran soldados desde el frente.
Una muy importante nota es los condensadores de desacoplamiento. Estos se colocan en el RTC y el controlador de led para evitar ruido en las líneas de energía de interferir con otros componentes. Antes de éstos, el RTC ganaría tiempo a un ritmo sorprendente, unos 2 minutos al día, bien fuera de la especificación de 2 ppm. Nunca me di cuenta de por qué esto ocurrió, pero suponer que podría haber sido un resultado de picos de voltaje en las líneas de tierra.

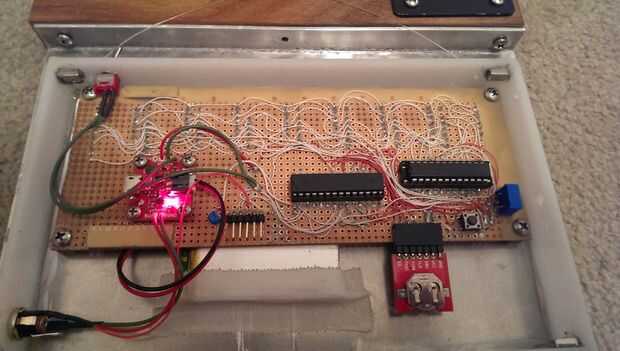

En la última foto puedes ver el cambio que hice del circuito final. Todo lo que realmente cambió fue la posición de la RTC y la adición de la PowerCell
