Paso 5: Colocación de PIC

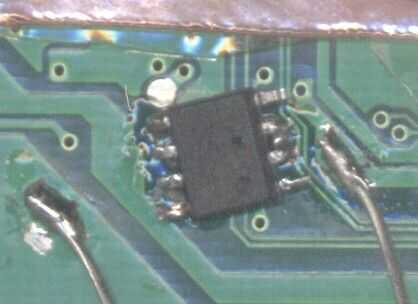

Los tres pasadores desplegados en el lado izquierdo individualmente se conectarán a las tres pastillas JTAG en una fila que aplicar soldadura a antes. Los dos pernos en el lado derecho se conectarán a la plataforma JTAG de independiente - en realidad, sólo el pin 3 debe conectarse, pero no hay nada mejor que hacer con el pin 2, y no deben ser dejado flotantes. El PIC se alineará con todas estas pastillas un poco mejores si inclinado ligeramente hacia la izquierda, como se muestra.
Que no es necesario aplicar cualquier soldadura más en este paso. La idea es mantener el PIC con pinzas y aplicar una ligera presión hacia abajo mientras que los pernos en un lado de la calefacción. Tan pronto como el existente de la soldadura se derrita, retire la plancha, pero mantener pulsado el PIC inmóvil con las pinzas hasta que la soldadura resolidifies. Repita con el otro lado.
Compruebe su trabajo otra vez con la lupa. No debe haber ningún puente de soldadura, salvo la intencional entre los pines 2 y 3. No debe ser nada tocar cualquier parte del circuito que no eran instrucciones para aplicar la soldadura. Debe haber tres pernos PIC que están completamente desconectados en este punto.
