PIXAR DIY: Lámpara Luxo Jr. (10 / 12 paso)

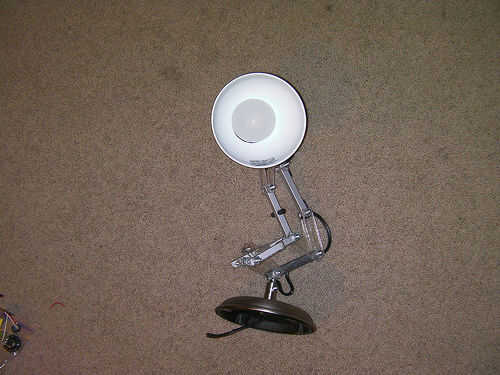

Paso 10: Montaje de Luxo Jr.

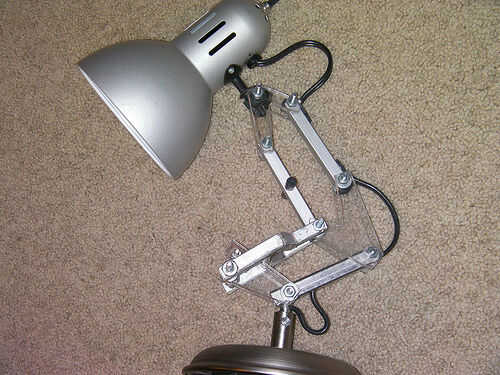

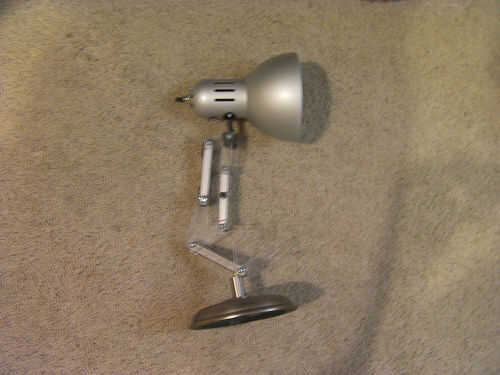

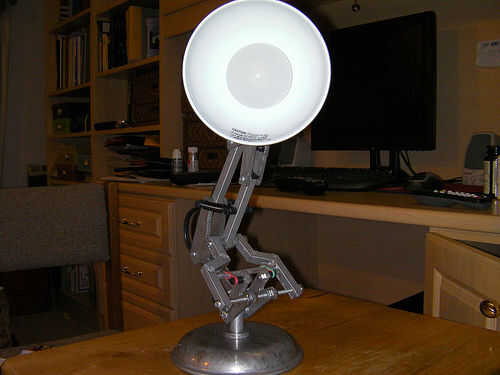

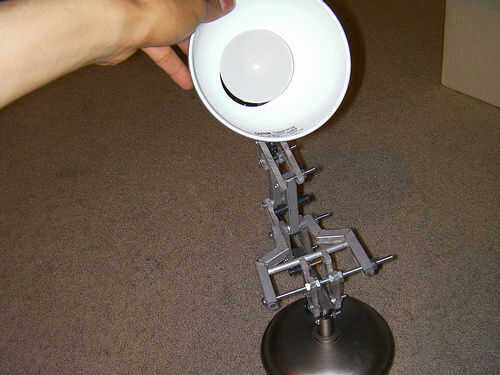

Bien, ahora es el momento para finalmente comenzar a armar tu lámpara de Luxo Jr.!  Para este paso, yo se ser rompiendo lo en dos diferentes partes del conjunto de la estructura principal 1), 2) cableado

Estructura principal

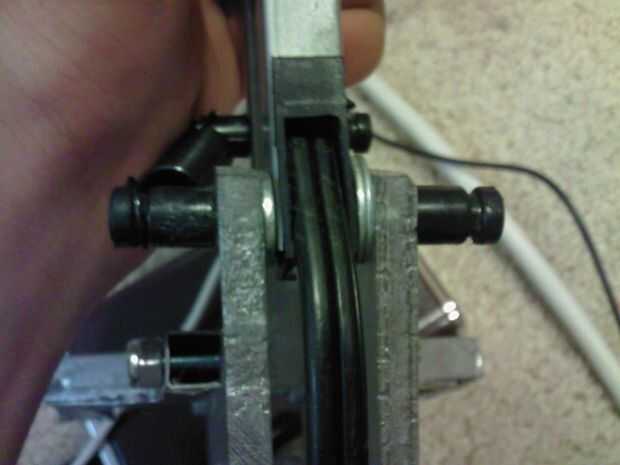

Empezar por la cabeza de conexión a las principales Articulaciones del cuello.  Coloque los tres tornillos cortos (1 1/2 '', #8-32) así como sus correspondientes tuercas de tornillo, a través tres agujeros de tornillo de la articulación de cuello.  Una vez que ha medido cuánto deben ser los tornillos, corte el exceso usando una sierra para metales.  Luego conecte los Soportes rectos a la articulación del cuello (debe ser el soporte con la clavija de resorte en la parte inferior).

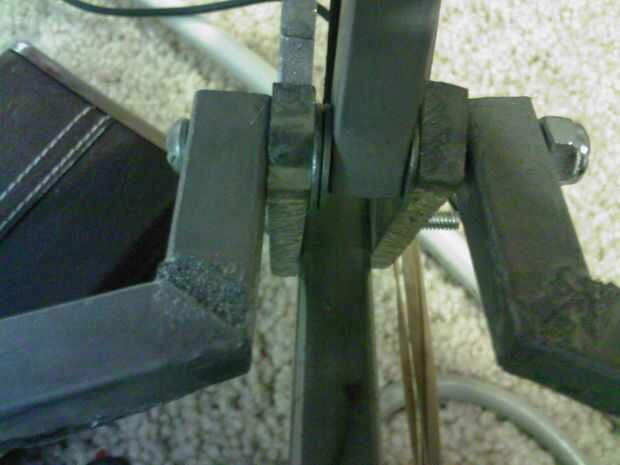

A continuación, empezar por fijar la Media conjunta a los Soportes rectos y luego a la Barra de acero de espesor.  Usted necesitará utilizar las arandelas, para proporcionar suficiente espacio entre los soportes rectos regulares y la barra de acero gruesa. Luego, coloque el Soporte en forma de Z, a ambos lados de la media conjunta.  Conecte esto con Medio tornillos y tuerca de Nylon .

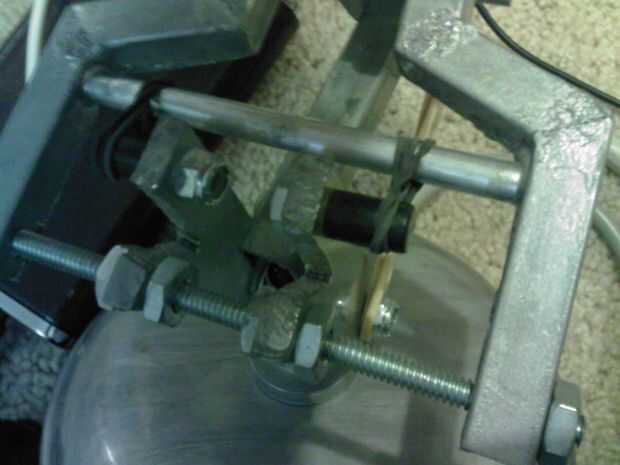

Finalmente, conecte el Conjunto de pata a la Base de la lámpara y el Tornillo largo de alimentación a través de la articulación de la pierna en la parte inferior.  Conservar las articulaciones de la pierna en lugar de utilizando las cuatro Tuercas de Nylon y coloque la barra en forma de Z a la articulación de la pierna usando gomas.

Cableado

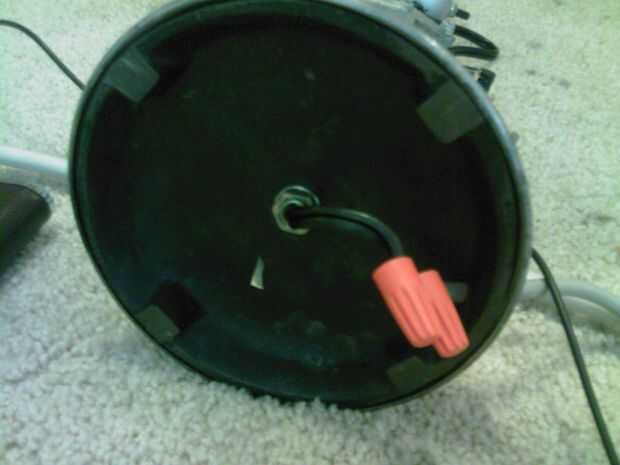

Cableado de la lámpara de definitivamente no es difícil, si quieres usar el cable original de lámparas.  Conecte el cable de la cabeza de lámpara y alimentación a través del recta soporte y la barra de acero espesor hasta que llega a la parte inferior de la base.  Entonces conecte los dos cables con dos Conectores.

Sin embargo, fui un poco más lejos y decidió darle a Luxo Jr. el tipo de cable round-ish que tenía en el corto original.  He utilizado un cable de repuesto de un Cable de extensión, con el fin de adaptarse a mis necesidades.
