Paso 5: amplificador

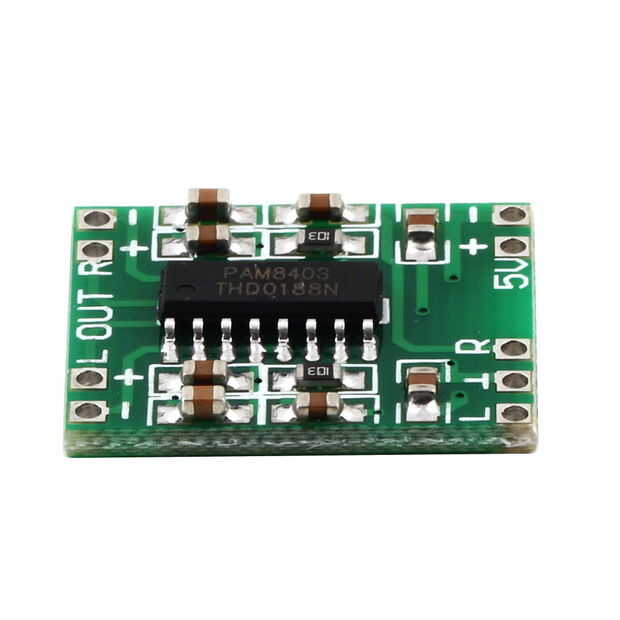

Compré un módulo de amplificador estéreo clase D 5 voltios en Ebay por menos de un euro. Pueden entregar hasta 3 vatios por canal, y aquí estamos utilizando un único canal. El amplificador es construir alrededor de un chip de PAM8403. Es sorprendentemente potente y corre bien en la celda de LiPo.

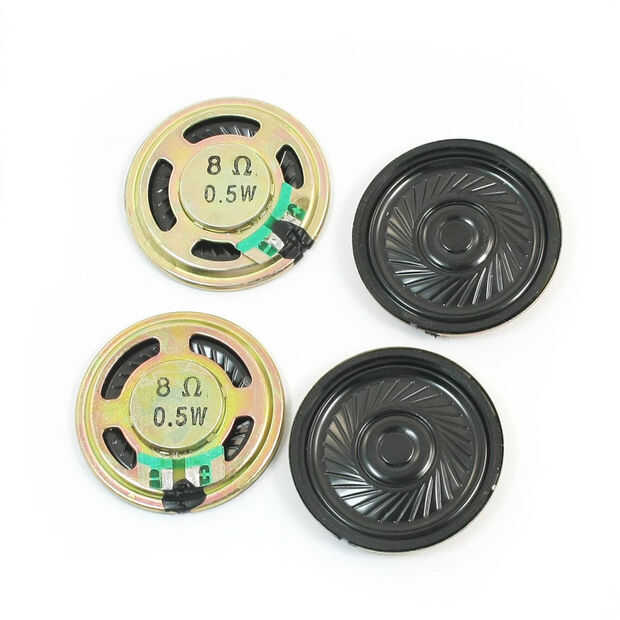

La salida del amplificador está conectada directamente a un altavoz de 0,5 vatios minúsculo 8 ohmios. Esto fácilmente puede ser frito, pero siempre y cuando la pistola no se dispara continuamente, la sobrecarga corta está bien. Como el amplificador es estéreo, usted puede decidir usar dos altavoces y simplemente conectar los dos pines de entrada. Pegar los altavoces en una especie de caja de resonancia mejora significativamente la intensidad y calidad de sonido. Usé un pedazo largo de 3 cm de tubo de PVC. Esto es por supuesto bastante dependiente de lo que has creado como "arma".
Quería que todo el circuito a desconectar completamente de la batería cuando no está en uso. El amplificador es la única parte que necesita una demora de arranque corto, por lo que el código espera un ms 125 apenas perceptible antes de reproducir el sonido y el láser que destella.
Un amigo mío que reconstruir este terminó con una tarjeta del amplificador como mina, pero había una más grande clasificado condensador de puesta en marcha. Esto dio como resultado el proyecto solamente jugar "---uuwww". No estamos preocupados por la energía-en, haga clic en, la solución fue simplemente soldar el pin 8 del chip amplificador de la placa. Este pin está conectado al condensador de arranque, que tiene su otro pin conectado a GND. Si usted quiere estar seguro que este es el problema antes de toquetear el tablero amplificador, todo lo enciende, luego restablezca el ATtiny85 conectando su pin 1 a tierra para momentáneamente. Si ahora escuchas al completo "PeePeePeeuuwww", Sabe usted el tiempo de arranque de la viruta del amplificador es demasiado alto para este proyecto y no es algún otro problema.
