PiStation - una consola de emulación de frambuesa Pi (3 / 10 paso)

Paso 3: El Cable de alimentación

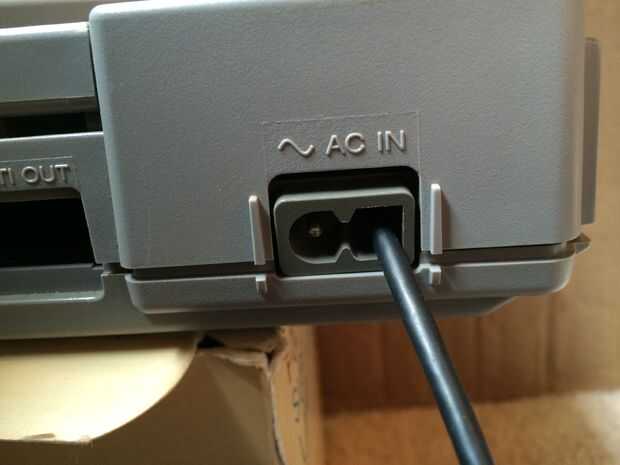

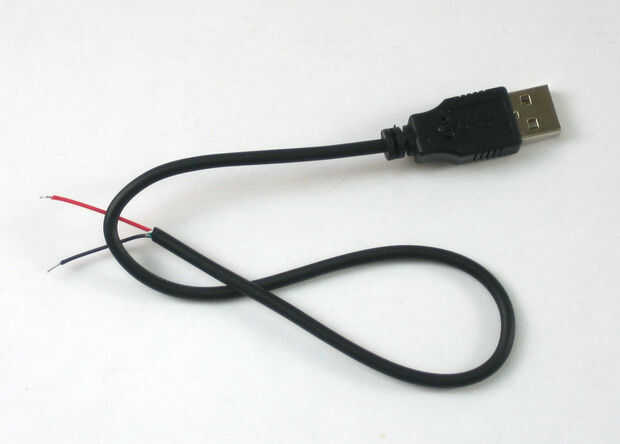

En caso de no era conscientes, que frambuesa Pi no tiene interruptores encendido-apagado, enciende tan pronto como reciban energía. Debido a esto, podemos utilizar el interruptor de alimentación PS1 original como el interruptor para el Pi. Lo primero que vas a querer hacer es agujeros por encima y por debajo de donde se encuentra la Junta original para que podamos conseguir el cable USB desde la parte posterior, así como el cable micro del USB desde el lado. También apareció una de las dos clavijas de metal desde el puerto original de AC hacia fuera, luego rosca el cable USB con alimentación a través de él, tomó un poco de la perforación para hacer el agujero lo suficientemente grande. Vas a querer enchufe el "Power USB" (uno negro en mi primer cuadro) en un ladrillo de la energía USB que generalmente se cobra el teléfono (siempre y cuando sea 5 voltios).

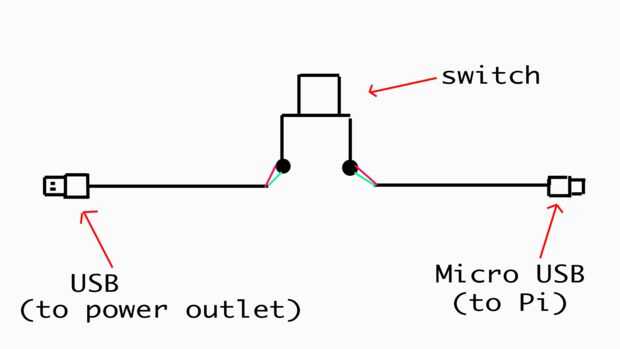

Luego tomar los dos cables USB micro y tira cada uno en el lado necesario para hacer una conexión desde el ladrillo de la energía USB a la Pi para conectarse. Hilo por los agujeros y soldar dos cables a cada lado del interruptor PS1 desde debajo de la. Uso un voltammeter para probar que la soldadura de puntos están conectados por el interruptor. Si usted soldar derecha, cuando el usb está enchufado en la pared, la Pi solamente debe recibir poder cuando se empuja el interruptor PS1.

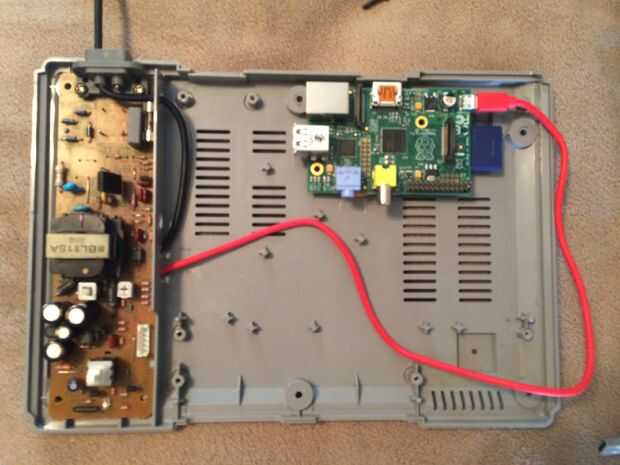

Todo hecho, cuidadosamente coloque los cables debajo de la tabla y coloque la Junta en el caso. Puede atornillar el puerto AC hacia abajo en la caja para sostener la Junta hacia abajo.
