Paso 3: Operación de Astable
![]()

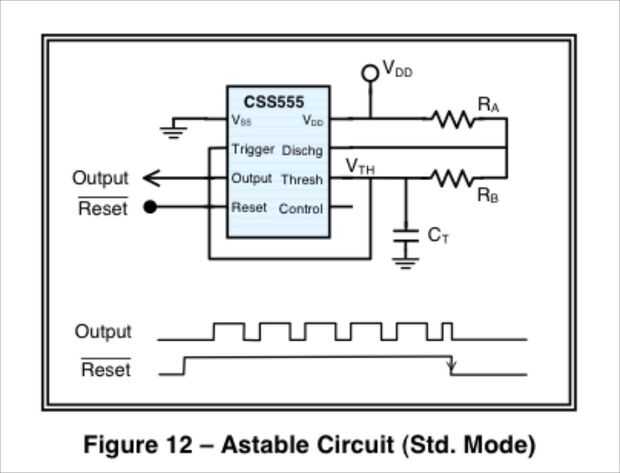

El circuito básico que se utiliza aquí es la configuración de 555 astable estándar. En el inicio de un ciclo constante, el capacitor de tiempo CT empieza a cargar para arriba a través de los resistores RA y RB; el pin de descarga es abierto y el pin de salida es alto (es decir, la tensión de alimentación VDD). Cuando la tensión creciente del condensador alcanza el punto superior, que es 2/3 de la tensión de alimentación VDD, los pines de salida y descarga vaya bajo, es decir, están conectados a tierra o 0V. El voltaje del condensador cae luego vía resistor RB hasta que se alcanza el viaje un voltaje menor, 1/3VDD, lo que lleva el pasador del gatillo a la menor tensión de viaje y que causa el pin de salida para volver a alta y el pin de descarga para desconectar. Entonces el ciclo se repite como antes. Tenga en cuenta que el pin de reset debe conectarse alta para la operación; establecer bajo este pin detiene el temporizador y el pin de salida baja.
