PIR energía ahorra el interruptor de la luz (3 / 12 paso)

Paso 3: Crear caja de conmutación del relé

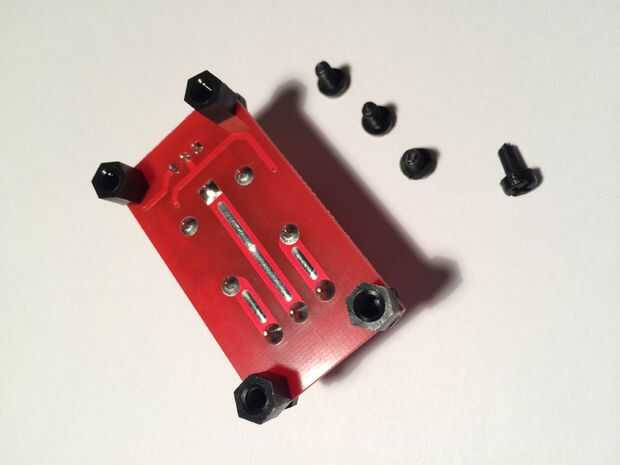

Separar la caja de relé de circuito microcontrolador y PIR. Esto garantiza la seguridad adecuada y también puede ayudar a volver a designar el interruptor relé para otros proyectos. Taladro y montar el relé tablero usando tornillos y tuercas de Nylon y soporte offs como se muestra en las fotos. No utilice tornillos de metal ya que son buenos conductores de electricidad. Tuercas/tornillos de Nylon de excelente calidad se pueden comprar de muchos nosotros basada en tiendas online.

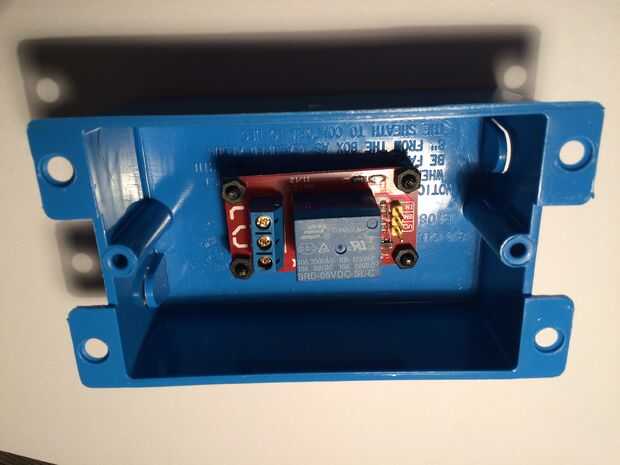

El azul de la caja de interruptor eléctrico tiene 2 ranuras a la izquierda y derecha para cables a entrar, tomar un destornillador, doble un poco y empuje el cable. No romper las ranuras abiertas y se trabe el cable en su lugar más adelante.
