Pinya3: una alimento impresora plataforma 3d (3 / 12 paso)

Paso 3: Piezas de impresora Custom

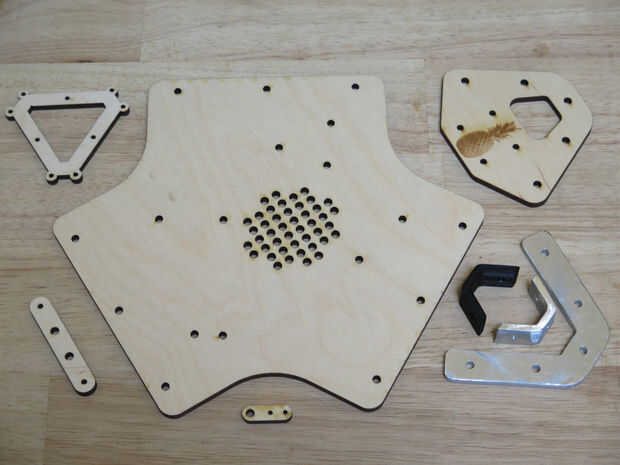

Hay algunas piezas que utiliza la impresora que se realizan mediante prototipado rápido. Estos son:

  • Esquina superior
  • Esquina inferior
  • Esquina ángulo
  • Electrónica de soporte de la bandeja
  • Tope soporte
  • Transporte
  • Efector final

Que suerte de estar en el muelle 9 el la construcción. Quería probar como muchas opciones diferentes para hacer las diferentes partes de la impresora para la diversión y para seguir aprendiendo. Utilicé un cortador láser, una impresora 3d, una fresadora y un chorro de agua.

Láser de corte de las esquinas superiores, carros, efector final, titulares de topes y la electrónica de soporte de la bandeja. En gran medida es la herramienta más rápida y sencilla.

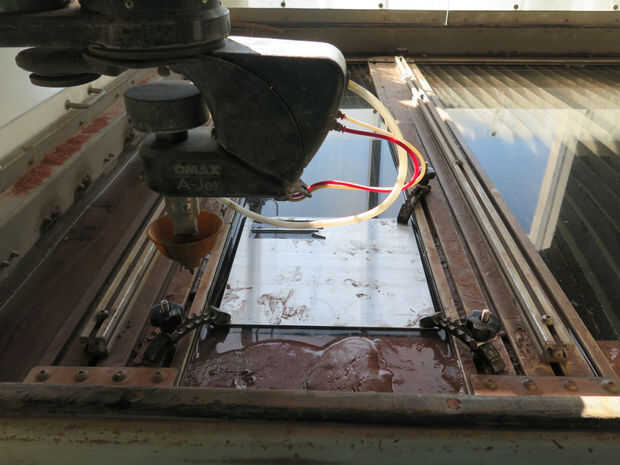

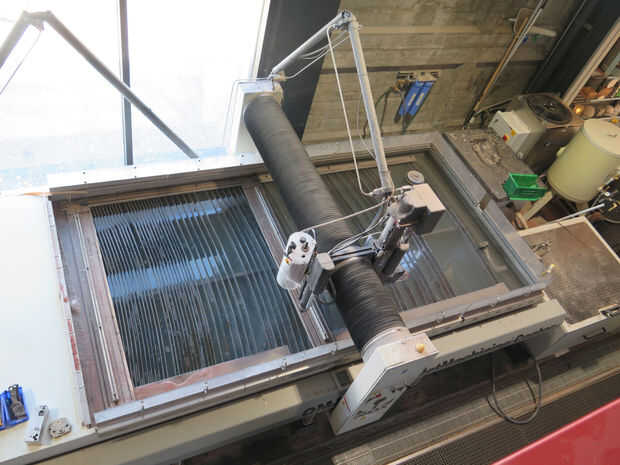

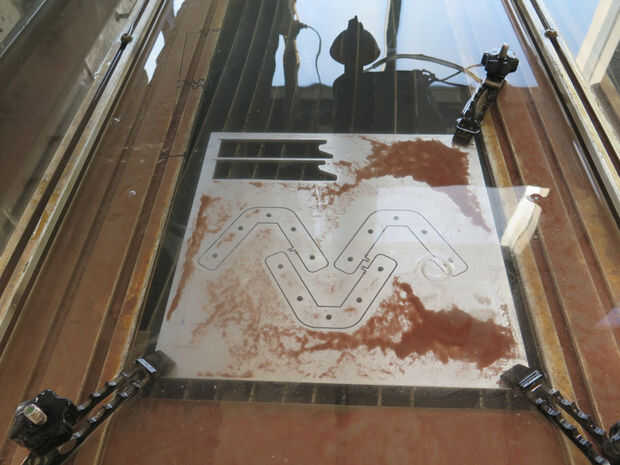

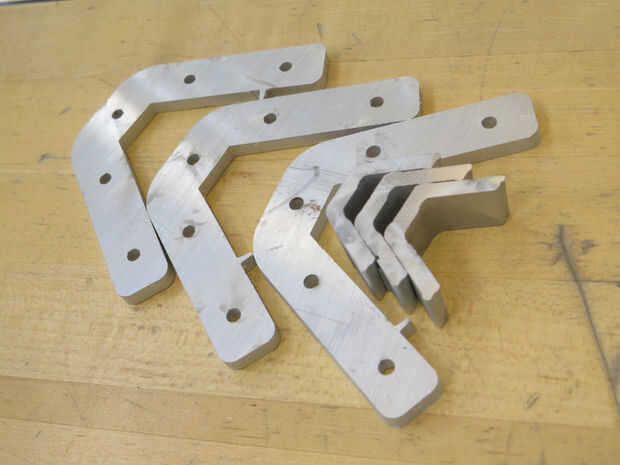

Utiliza el chorro de agua para cortar las esquinas de ángulo de aluminio y esquinas inferiores. Las esquinas inferiores eran fáciles de cortar, porque el material que tenía ya un espesor útil.

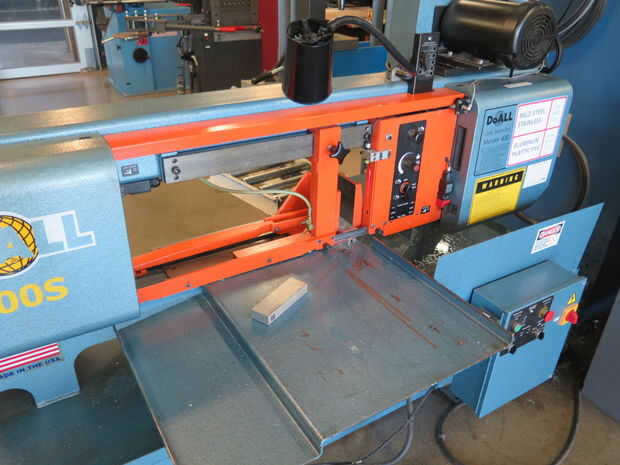

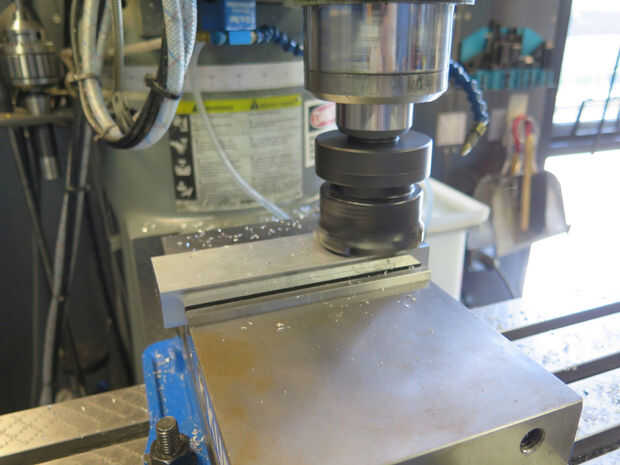

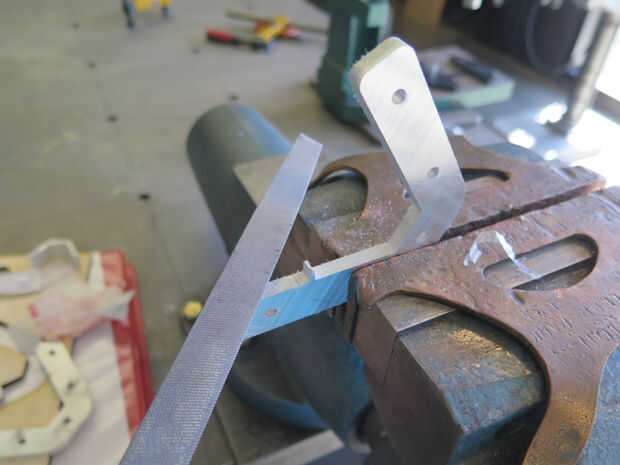

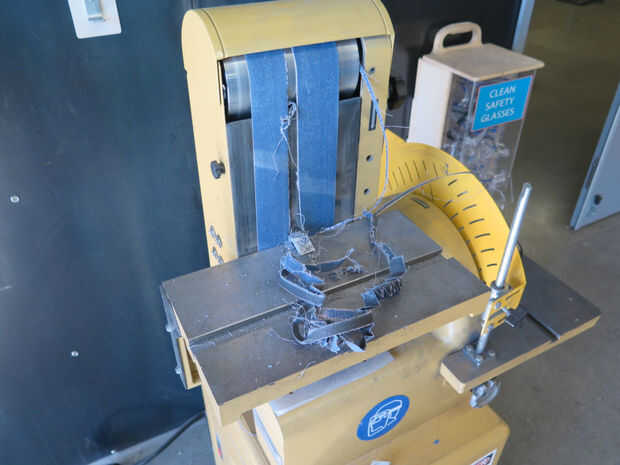

Utilicé una impresora del tipo FDM para probar y comparar las esquinas de ángulo con piezas por chorro de agua. No puedo comparar pero si merece la pena el esfuerzo para ir de aluminio piezas en lugar de madera contrachapada o PLA en cuanto a la resistencia de la estructura. Pero puedo decir que tarda loooooonger para hacerlos. Cortar la acción, frente a ella, con el chorro de agua, presentar las fichas y taladrar los agujeros. Incluso tuve tiempo y pequeño incidente tratando de alisar las piezas más pequeñas con la lijadora de banda (sin atajos) y rasgar la cinta. También camino más difícil obtener un resultado decente debido a la cantidad de los distintos procesos involucrados. Una gran conferencia en general.
