Paso 5: Inkscaping

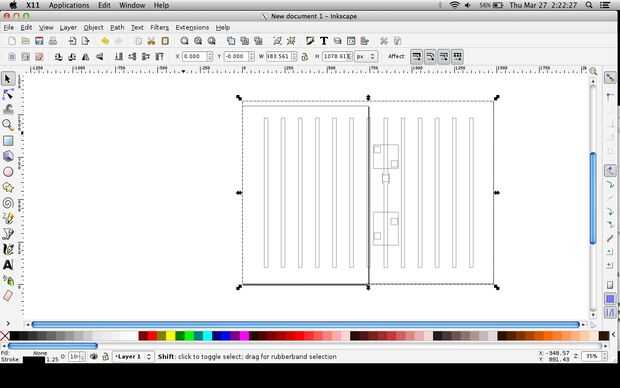

Ahora que tengo 3 archivos svg, abra Inkscape y todos ellos importar en un proyecto (archivo -> Importar).
A continuación, haga clic en cada objeto importado y moverlo a la posición (0,0).
Generalmente tengo que cambiar el tamaño del documento para hacer todo lo que cabe, haciendo clic en el archivo -> opción de menú de propiedades del documento.

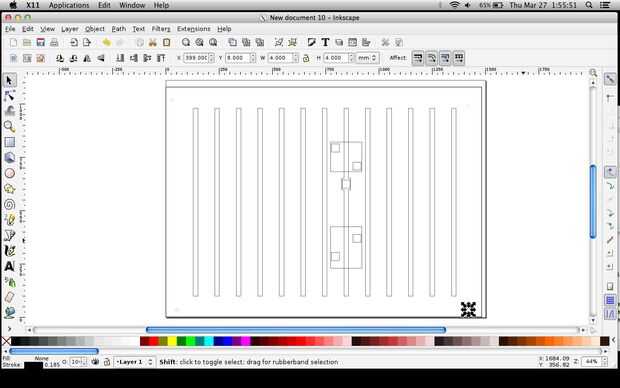

Con todas las capas que muestra, escoger lugares alrededor de las 4 esquinas donde hay formas ni hacer 4 agujeros de igual tamaño. Generalmente hago alrededor de 4 o 5 mm de diámetro y de que no es muy importante para hacer su colocación simétrica, como salen en el mismo lugar en todas las capas.
No pude averiguar cómo desactivar ciertos objetos, o exportar objetos separados de la misma capa, por lo que este paso puede no ser el más eficiente.

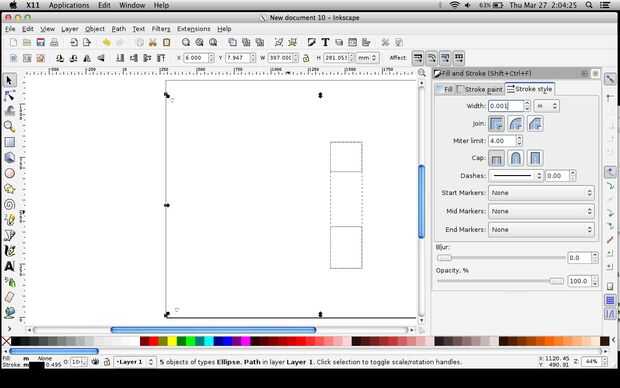

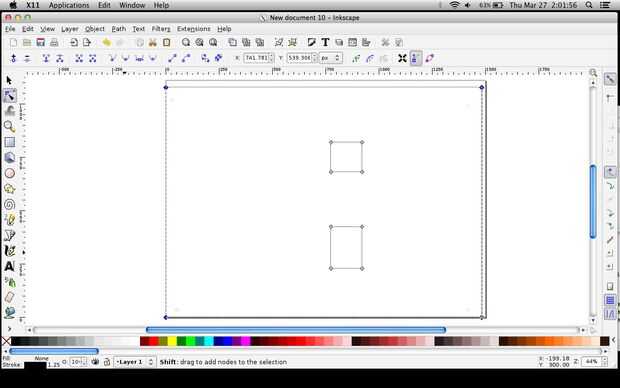

I eliminar todos los paths, excepto uno y asegúrese de que está todavía en la posición 0,0. Seleccione el trazado de la frontera utilizando los caminos de editar nodos la herramienta y bórrela. A continuación, seleccione todas las trayectorias (Editar -> seleccionar todo) y cambiar su anchura de trazo a 0,001 pulgadas. (Pestaña estilo de trazo del objeto -> relleno y trazo)

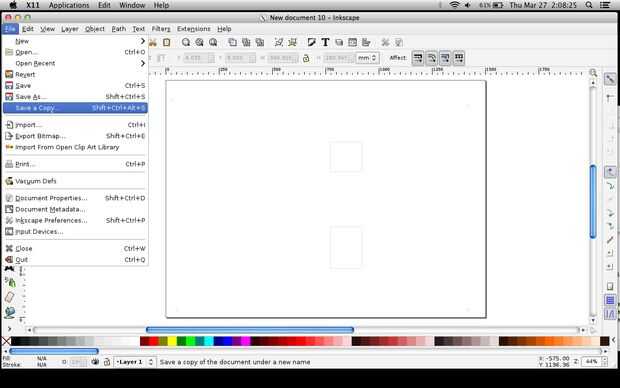

Exportar el resultado como un svg (archivo -> guardar una copia) y repetir el último paso para todos los caminos/colores restantes.
El resultado es un conjunto de archivos svg, con registro de agujeros y líneas de trayectoria fina.
He intentado añadir los agujeros de registro en el GIMP, para exportar sólo los caminos de svg directamente desde allí, pero no fue tan simple como que quería que fuese. No puedo asegurarme de que los trazos de ruta son 0,001 pulgadas, y los agujeros salen tipo de pixelado. Tal vez podría has hecho algunas matemáticas y jugó con el DPI, pero... ¡ ay...
