Pinguino mm8 - 8 bit Socket Dual (1 / 3 paso)

Paso 1: Construir la placa

Hay muchos métodos para construir placas electrónicas, yo recurrí a mandarla hacer, con los ficheros Gerber fueron generados (los águilas actuales son una actualización de la placa para adaptarla al modelo uno32 del chipkit)

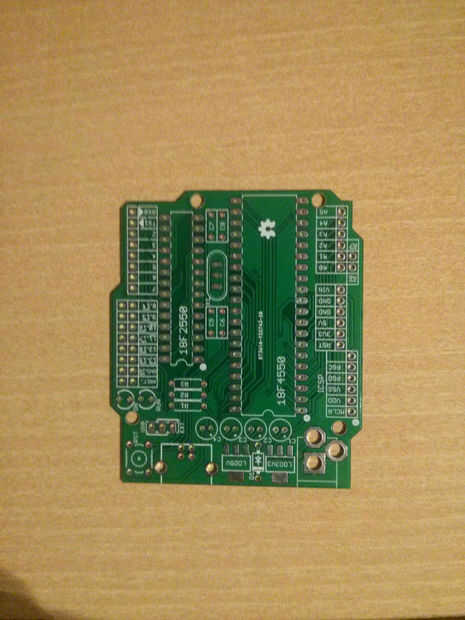

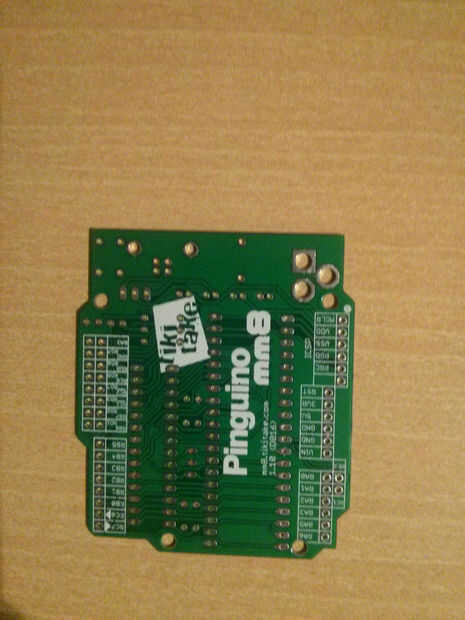

Mas o menos queda así como en las fotos (la versión representada en la foto es la 1.10), si recurres a hacerlo en casa recuerda modificar tus águilas porque el diseño esta para placas de dos caras con vias muy finas.

Cuando toque, recomiendo soldar primero los elementos superficiales, luego el reset, puente de los pinos para el, los cajetines, los filtros, etc. porque esa zona es complicadas (el sector de los cajetines) luego ir a por las resistencias, condensadores de leds, cristal, las ranuras de los micros y por ultimo los encabezados que no molestan mucho, es mi recomendación pero eso ya como lo vean , es asunto de comodidad así recomienda unas pinzas para sujetar y otras para cortar los alambres, busca representatividad y un buen estaño antes de pasar un paso próximo.
