Paso 1: La construcción

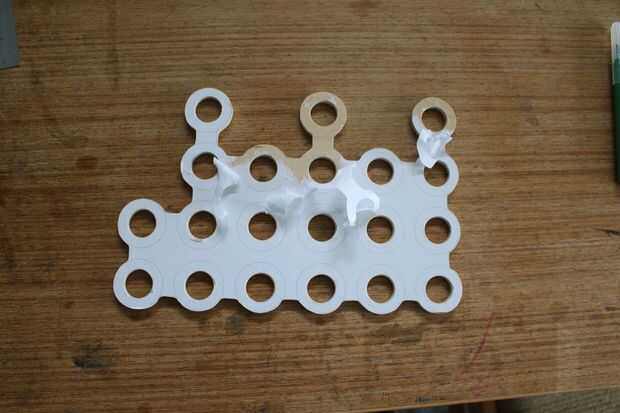

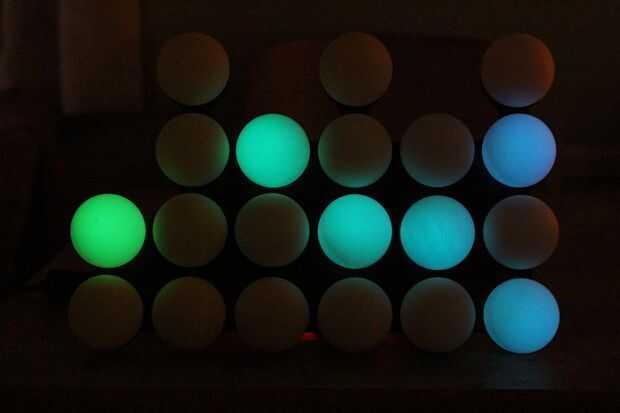

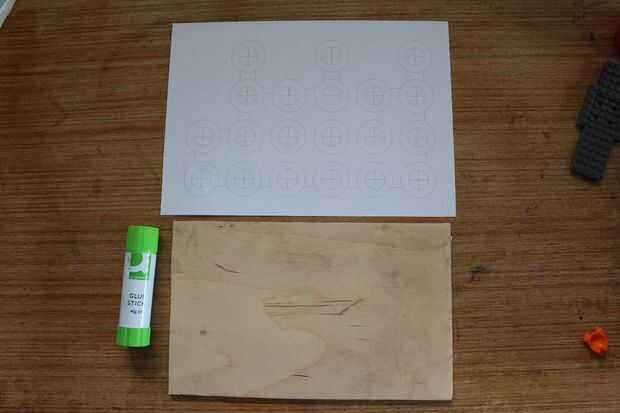

Quería este reloj parece agradable! así que las pelotas de ping pong eran la característica principal y la ¼" poco de capas que se montan en fue cortado cuidadosamente para ser escondida detrás de las bolas. Se puede ver en las fotos que utilicé mi método de construcción favoritos (diseño una frambuesa pi con QCAD, luego impreso y pegado a la madera)

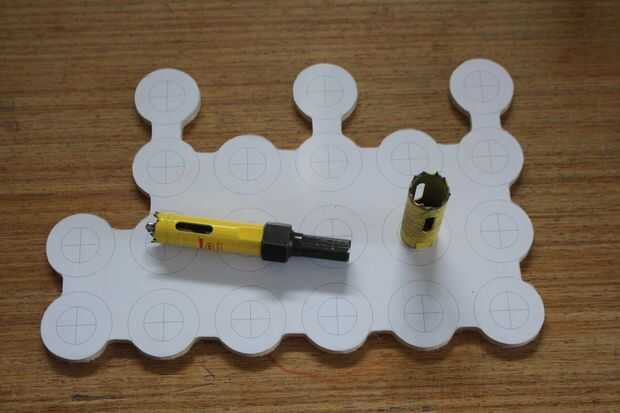

Elijo perforar todos los agujeros utilizando una sierra para que las bolas se sientan muy bien en la madera contrachapada. Luego tuve mi niña a "pintar" la madera de la capa usando tinta negra.

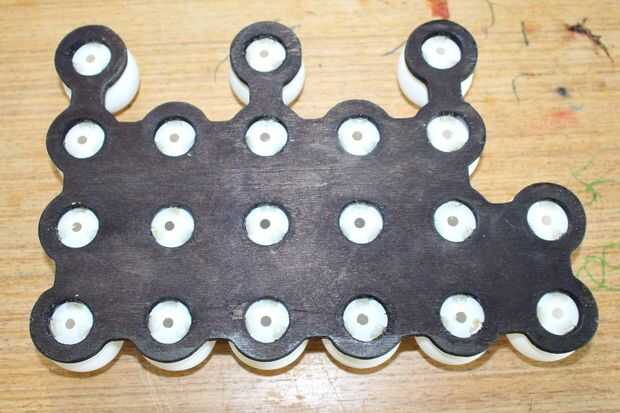

Luego las bolas estaban pegadas a la madera usando una pistola de pegamento.
Entonces trabajando desde la parte posterior y con el ping bolas de ping-pong descansando sobre un paño (para que no conseguir rasguñados) perforado cada pelotita de ping pong con la punta de un soldador, luego limpiar el agujero con una Lima.

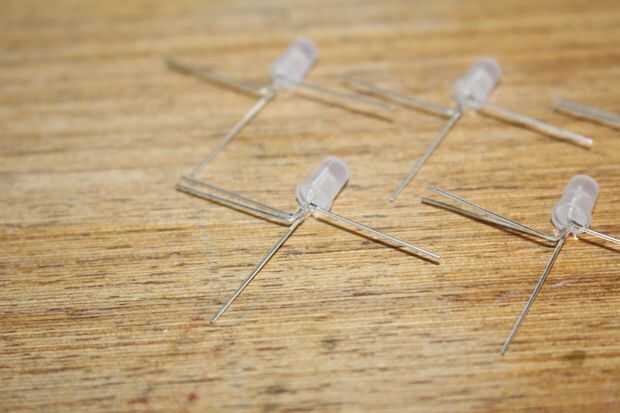

Las patas del LED fueron luego dobladas sobre direcciones y alturas por lo que pude conectar cada azul rojo verde para arriba en columnas (6) y el positivo común en rows(4). Podrás ver el detalle en las fotos, he añadido un pequeño trozo de aislante al cable donde pasa otro cable. Los mejores tres LEDs fueron cableados utilizando cable negro de la pata positiva.
En esta etapa he probado rápidamente todos los LEDS con un multímetro en prueba de diodos. Esto encenderá el led con una tensión pequeña.
Una vez que estaba feliz que todos los LED estaban ok, he añadido cables de diferente color a cada fila y columna. 22 en total (3 para cada columna y 4 cables positivo)
Luego agregó una pequeña plataforma encima de la conexión de cables y montar el funduino.
A continuación cada alambre necesario para soldar a los pines en el funduino, y lo más importante que necesitaban para estar en el lugar correcto,
Segundos pin unidades 8
Pin de segundos decenas 7
Minutos pin unidades 6
Pin de minutos decenas 5
Horas unidades pin 4
Pin de decenas de horas 3
En todos los casos tienes 3 cables (rojo, azul y verde)
A continuación, los 4 cables positivo ir a
Pasador de fila inferior 8
Segundo pasador fila 7
Tercera patilla de la fila 6
Pin 5 de la fila superior
